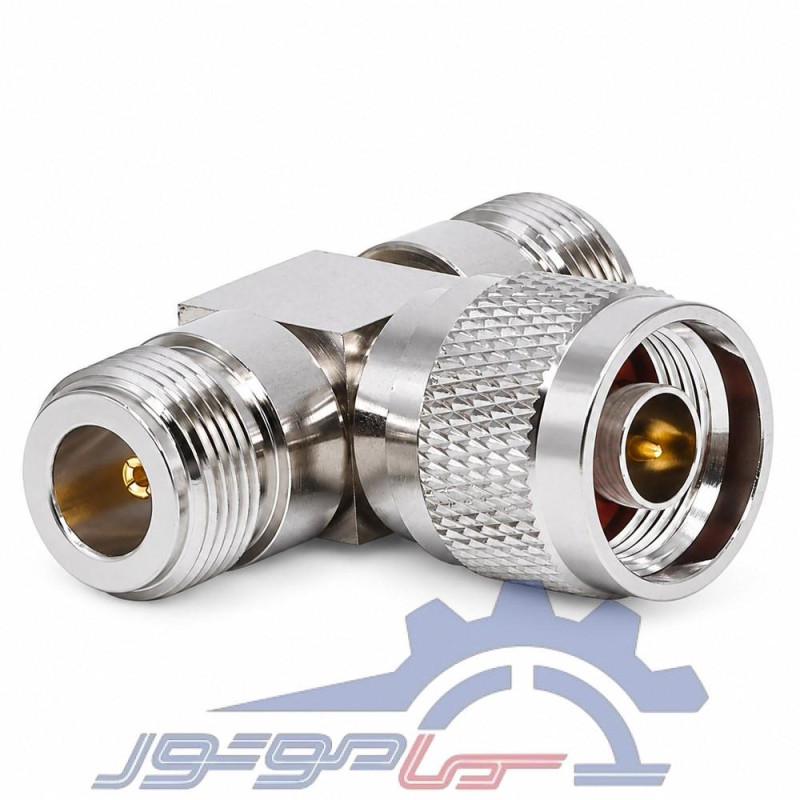

معرفی سهراهی N یک نری به دو مادگی مدل N-KJK
آداپتور N-KJK یک رابط کواکسیال سهراهی با بدنه T شکل است که یک اتصال N نری و دو اتصال N مادگی دارد. این قطعه برای تقسیم یک مسیر کواکسیال به دو شاخه یا جمع‌کردن دو مسیر در نقطه‌ای مشترک به کار می‌رود؛ با این حال، اتصال سهراهی به‌تنهایی تقسیم‌کننده مقاومتی یا قطعه‌ای برای جداسازی سیگنال نیست. رفتار توان، تطبیق امپدانس و بازتاب در هر شاخه به ساختار مدار، بارهای متصل و فرکانس کاری بستگی دارد. پیش از انتخاب، نقشه مسیر و نیاز سیستم را بررسی کنید و اگر تقسیم توان مشخص لازم است، از قطعه‌ای استفاده کنید که برای همان کاربرد طراحی شده باشد.
آرایش اتصال‌ها
یک شاخه این سهراهی دارای پین مرکزی و رزوه خارجی N نری است. دو شاخه دیگر پورت‌های N مادگی با کنتاکت مرکزی سوکتی هستند. پورت‌ها به‌صورت T قرار گرفته‌اند و هر سه از خانواده رابط N هستند. مدل N-KJK با پورت‌های مادگی N تجهیزات یا کابل‌هایی جفت می‌شود که در انتهای خود کانکتور N نری دارند؛ شاخه نری آن نیز به رابط N مادگی متصل می‌شود. هنگام سیم‌کشی یا مونتاژ، جنسیت کانکتور را با شکل ظاهری پوسته اشتباه نگیرید و نوع تماس مرکزی را نیز بررسی کنید.
مشخصات الکتریکی
در نقشه فنی، امپدانس مشخصه ۵۰ اهم و بازه فرکانسی DC تا ۳ گیگاهرتز درج شده است. تحمل دی‌الکتریک حداقل ۲۵۰۰ ولت RMS در فرکانس ۵۰ هرتز و در سطح دریا اعلام شده و مقاومت عایقی حداقل ۵۰۰۰ مگااهم است. مقاومت تماس هادی مرکزی حداکثر ۱ میلی‌اهم و مقاومت تماس پوسته حداکثر ۰٫۲۵ میلی‌اهم ذکر شده است. نقشه برای این مدل مقدار VSWR یا ولتاژ کاری پیوسته مشخص نکرده؛ بنابراین این مقادیر در مشخصات محصول ادعا نمی‌شوند. تحمل دی‌الکتریک را با ولتاژ کاری اشتباه نگیرید و قطعه را خارج از شرایط و حدود تأییدشده سامانه به کار نبرید.
ابعاد و رزوه‌ها
ابعاد نشان‌داده‌شده در نقشه حدود ۴۸٫۳ میلی‌متر در راستای دو شاخه افقی و ۳۶ میلی‌متر در راستای شاخه عمودی است. اندازه قسمت آچارخور ۱۴ در ۱۴ میلی‌متر درج شده است. هر دو ورودی مادگی N دارای رزوه 5/8-24 UNEF-2A هستند و رزوه رابط N نری 5/8-24 UNEF-2B است. این اندازه‌ها ابعاد قطعه‌اند و ابعاد مرسوله یا بسته‌بندی را نشان نمی‌دهند. رزوه‌ها را پیش از اتصال با قطعه مقابل مقایسه کنید، سپس کانکتورها را هم‌راستا ببندید تا از آسیب‌دیدن دنده‌ها جلوگیری شود. برای سفت‌کردن، از واردکردن نیروی جانبی به بدنه سهراهی پرهیز کنید.
مواد، آبکاری و شرایط محیطی
طبق جدول همراه نقشه، بدنه، هادی مرکزی و غلاف اتصال از برنج ساخته شده‌اند. عایق از PTFE است؛ آبکاری بدنه و غلاف نیکل و آبکاری کنتاکت مرکزی طلا درج شده است. محدوده دمای کاری منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد و دوام حداقل ۵۰۰ چرخه اتصال گزارش شده است. انطباق کامل با RoHS نیز در مشخصات سازنده ذکر شده است. نگهداری سطح تماس تمیز و جلوگیری از ورود گردوغبار یا رطوبت به داخل رابط‌ها، به عملکرد مطمئن‌تر اتصال کمک می‌کند. در محیط‌های دارای لرزش یا کشش کابل، مسیر کابل را مهار کنید تا وزن آن به اتصالات وارد نشود.
کاربرد و نکات انتخاب
این سهراهی برای سامانه‌های رادیویی، مخابراتی، ابزار دقیق و تجهیزات آزمایشگاهی دارای رابط N مناسب است. برای مسیر ۵۰ اهم باید کابل، آنتن، فرستنده یا گیرنده و بارهای متصل نیز با امپدانس سامانه هماهنگ باشند. سه شاخه می‌توانند مسیر را از نظر فیزیکی به هم وصل کنند، اما توان میان دو شاخه خروجی لزوماً به‌طور مساوی تقسیم نمی‌شود. بارگذاری هم‌زمان پورت‌ها ممکن است امپدانس معادل و رفتار فرکانسی شبکه را تغییر دهد؛ بنابراین پس از نصب، کل مسیر را با ابزار مناسب برای کاربرد خود بررسی کنید.
محتویات و محدودیت اطلاعات
محتوای این مدل یک عدد آداپتور سهراهی N-KJK است. کابل و لوازم جانبی در اطلاعات محصول ذکر نشده‌اند. نقشه وزن قطعه و ابعاد بسته‌بندی را مشخص نمی‌کند؛ در نتیجه این مقادیر حدس زده نشده‌اند. برای سفارش، آرایش یک نری و دو مادگی، نوع رزوه و ابعاد درج‌شده را با تجهیزات خود تطبیق دهید. مشخصات الکتریکی و مکانیکی این توضیح از نقشه ارائه‌شده استخراج شده‌اند و ممکن است عملکرد نهایی به کیفیت کابل، نصب و بارهای متصل وابسته باشد.
