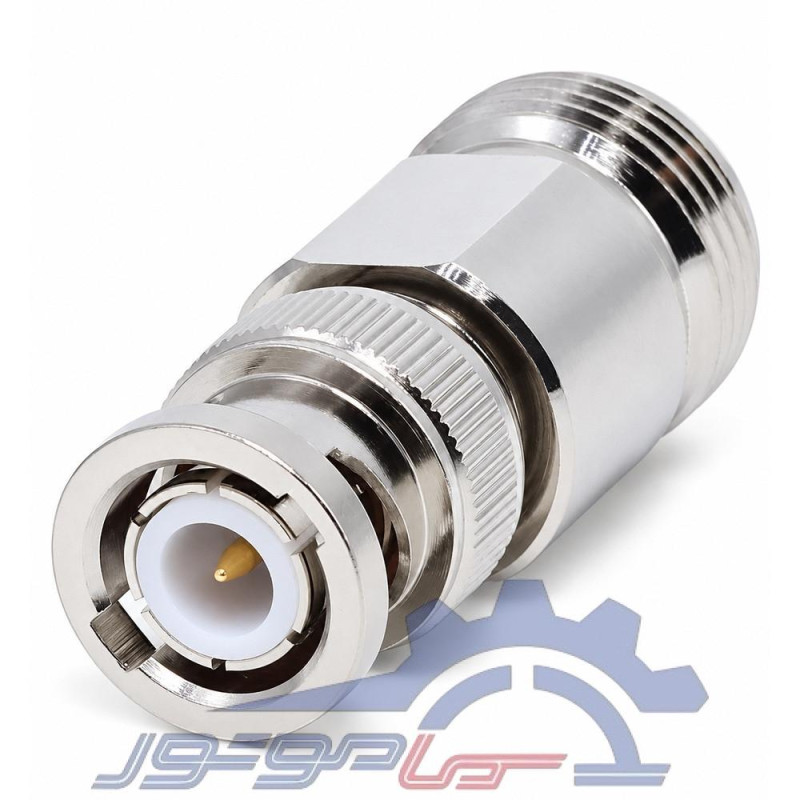

معرفی آداپتور N مادگی به BNC نری N/BNC-KJ
آداپتور N/BNC-KJ یک مبدل کواکسیال مستقیم برای اتصال رابط N مادگی به رابط BNC نری است. در سمت N، این مدل دارای رابط مادگی رزوه‌ای است و در سمت BNC، اتصال نری قفل‌شونده با سازوکار بایونتی دارد. این آرایش برای زمانی مناسب است که کابل، دستگاه، آنتن یا ابزار آزمون دارای درگاه‌های متفاوت N و BNC باشند. پیش از خرید، جنسیت هر دو درگاه مقصد را بررسی کنید: این مدل باید به N نری و BNC مادگی متصل شود. ظاهر و شیوه اتصال BNC با رابط N متفاوت است و این دو با یکدیگر جایگزین مستقیم نیستند.
مشخصات فرکانسی و الکتریکی
بر اساس نقشه فنی همراه همین مدل، امپدانس مشخصه ۵۰ اهم، بازه فرکانسی DC تا ۶ گیگاهرتز و مقدار VSWR حداکثر ۱٫۲۵ اعلام شده است. حفظ امپدانس و کیفیت تماس برای کاهش بازتاب و افت ناخواسته سیگنال در مسیر RF اهمیت دارد. نتیجه عملی به کل زنجیره شامل کابل، آداپتور، کانکتورهای دستگاه و نحوه نصب وابسته است. در اندازه‌گیری یا سامانه‌های حساس، کل مسیر را پس از اتصال بررسی کنید و از تطبیق مشخصات همه اجزا مطمئن شوید.
اندازه و رابط‌ها
طول محوری کلی طبق نقشه ۳۶ میلی‌متر است. رزوه رابط N در نقشه 5/8-24 UNEF-2A درج شده است. سمت BNC از اتصال قفل‌شونده استفاده می‌کند و باید با رابط BNC مادگی سازگار باشد. طول اعلام‌شده مربوط به بدنه آداپتور است و ابعاد بسته یا مرسوله را نشان نمی‌دهد. هنگام نصب سمت N، رزوه‌ها را هم‌راستا کرده و بدون نیروی جانبی ببندید. برای BNC، پین و شیارها را هم‌راستا کنید، رابط را کامل جا بزنید و حلقه را تا درگیری قفل بچرخانید. از فشار یا چرخش نامناسب که ممکن است به پین مرکزی، سطح تماس یا رزوه آسیب بزند خودداری کنید.
مواد و ساختار
جدول نقشه، بدنه و هادی مرکزی را از جنس برنج و عایق را از PTFE معرفی می‌کند. برای سمت N آبکاری نیکل ذکر شده و برای پین مرکزی آبکاری طلا درج شده است. ولتاژ تحمل دی‌الکتریک حداقل ۱۰۰۰ ولت RMS در ۵۰ هرتز و سطح دریا و مقاومت عایقی حداقل ۵۰۰۰ مگااهم اعلام شده‌اند. مقاومت تماس حداکثر سمت N برابر ۱ میلی‌اهم برای تماس مرکزی و ۰٫۲ میلی‌اهم برای تماس بیرونی است. در سمت BNC مقادیر حداکثر ۱٫۵ میلی‌اهم برای مرکز و ۱ میلی‌اهم برای پوسته در نقشه آمده است. بازه دمایی منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد، دوام حداقل ۵۰۰ چرخه اتصال و انطباق کامل با RoHS نیز در برگه فنی درج شده‌اند.
کاربرد و سازگاری
این رابط برای تبدیل میان تجهیزات دارای ورودی یا خروجی N و BNC در سامانه‌های مخابراتی، آزمایشگاهی، RF و اندازه‌گیری قابل استفاده است؛ انتخاب آن باید بر مبنای نوع رابط، امپدانس ۵۰ اهم، محدوده فرکانسی و شرایط مکانیکی انجام شود. این قطعه اتصال مستقیم است و نقش تقسیم‌کننده، محافظ اضافه‌ولتاژ یا کابل را ندارد. برای اطمینان از سازگاری، به جنسیت کانکتورهای مقابل، استاندارد رزوه سمت N، مکانیزم قفل BNC و فضای نصب توجه کنید.
محتویات و نکات نصب
محتویات این کالا یک آداپتور N مادگی به BNC نری است و کابل یا لوازم جانبی در تصاویر و اطلاعات سفارش قید نشده است. موجودی ثبت‌شده بر اساس ردیف سفارش ۷۰ عدد است. وزن و ابعاد بسته‌بندی در نقشه یا اطلاعات ارائه‌شده مشخص نشده‌اند و در این صفحه نیز مقدار حدسی برای آن‌ها درج نشده است. برای اتصال پایدار، از تمیز و سالم بودن سطوح رابط اطمینان بگیرید، قطعه را بدون پیچاندن کابل نصب کنید و از وارد کردن بار مکانیکی به محل اتصال پرهیز نمایید. مشخصات بیان‌شده، مقادیر درج‌شده در نقشه محصول هستند و برای الزامات ویژه باید با شرایط کاربرد و مستندات قطعه نهایی تطبیق داده شوند.
