معرفی آداپتور N نری به UHF مادگی N/SL16-JK

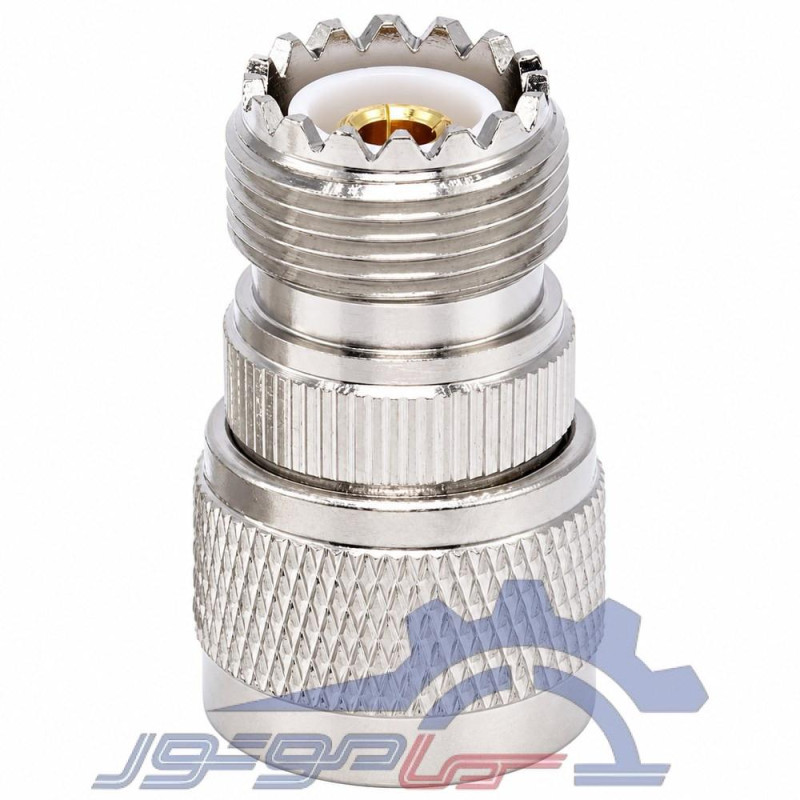

آداپتور N/SL16-JK یک مبدل کواکسیال مستقیم برای اتصال رابط N نری به رابط UHF/SL16 مادگی است. سمت N دارای پین مرکزی و رزوه خارجی است و سمت دیگر، کانکتور مادگی UHF که با نام SO-239 نیز شناخته می‌شود. این آداپتور هنگامی استفاده می‌شود که تجهیزات یا کابل‌ها با دو نوع رابط متفاوت باید به یکدیگر متصل شوند. پیش از خرید، جنسیت و نوع رابط هر دو دستگاه را بررسی کنید: این مدل باید به پورت N مادگی و کانکتور UHF نری متصل شود.
مشخصات الکتریکی و فرکانسی
نقشه فنی این مدل امپدانس مشخصه ۵۰ اهم، بازه فرکانسی DC تا ۱ گیگاهرتز و VSWR حداکثر ۱٫۲ را اعلام می‌کند. تحمل دی‌الکتریک حداقل ۱۵۰۰ ولت RMS در ۵۰ هرتز و سطح دریا، ولتاژ کاری حداکثر ۷۵۰ ولت RMS و مقاومت عایقی حداقل ۵۰۰۰ مگااهم درج شده‌اند. مقاومت تماس برای هادی مرکزی و پوسته حداکثر ۵ میلی‌اهم ذکر شده است. تطبیق امپدانس و اتصال صحیح می‌تواند به کاهش بازتاب و افت ناخواسته کمک کند، اما عملکرد نهایی به کابل و سایر اجزای مسیر نیز وابسته است. برای استفاده در مسیرهای حساس یا اندازه‌گیری دقیق، کل مجموعه پس از نصب بررسی شود.
ابعاد و رزوه‌ها
طول کلی آداپتور طبق نقشه ۳۵٫۵ میلی‌متر است. رزوه خارجی سمت N برابر 5/8-24 UNEF-2B و رزوه داخلی کانکتور مادگی UHF/SL16 برابر 5/8-24 UNEF-2A درج شده‌اند. این اندازه‌ها مربوط به خود قطعه‌اند و ابعاد بسته‌بندی یا مرسوله نیستند. هنگام نصب، هر دو رزوه را هم‌راستا کنید تا از آسیب به دنده‌ها جلوگیری شود؛ از نیروی جانبی و سفت‌کردن بیش از اندازه پرهیز کنید. پیش از اتصال، پین مرکزی و سطح تماس را از نظر آلودگی یا آسیب بررسی کنید.
ساختار و مواد
طبق جدول فنی، بدنه، هادی مرکزی و اتصال از جنس برنج هستند و عایق از PTFE ساخته شده است. آبکاری بدنه و اتصال نیکل و آبکاری هادی مرکزی طلا ذکر شده است. بازه دمایی عملکرد منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد و دوام مکانیکی حداقل ۵۰۰ چرخه اتصال اعلام شده‌اند. انطباق کامل با RoHS نیز در مشخصات ارسالی درج شده است. این ویژگی‌ها از نقشه ارائه‌شده استخراج شده‌اند و برای شرایط کاری خاص باید با نیاز سامانه و تجهیزات مقابل سنجیده شوند.
کاربرد و سازگاری
این مبدل برای مسیرهای کواکسیال در تجهیزات مخابراتی، رادیویی، آزمایشگاهی و اندازه‌گیری که پورت‌های N و UHF دارند قابل استفاده است. انتخاب رابط باید علاوه بر جنسیت کانکتورها، امپدانس ۵۰ اهم، فرکانس کاری، محدودیت ولتاژ و شرایط مکانیکی را در نظر بگیرد. این کالا یک آداپتور مستقیم است و کابل، تقسیم‌کننده یا محافظ اضافه‌ولتاژ نیست. اتصال صحیح، تمیز نگه‌داشتن رابط‌ها و پرهیز از بار مکانیکی روی کابل به حفظ تماس مناسب کمک می‌کند.
محتویات
محتویات سفارش یک آداپتور N نری به UHF/SL16 مادگی است. کابل یا لوازم جانبی همراه در اطلاعات محصول ذکر نشده‌اند. موجودی طبق ردیف سفارش ۵۰ عدد است. وزن قطعه و ابعاد بسته‌بندی در نقشه و داده‌های ارسال‌شده مشخص نشده‌اند؛ بنابراین برای آن‌ها مقدار حدسی درج نشده است. مشخصات بالا را پیش از استفاده با پورت تجهیزات خود تطبیق دهید و در صورت نیاز به انطباق آزمون رسمی، مستندات فنی قطعه نهایی را ملاک قرار دهید.
