معرفی کانکتور N نری مستقیم پرسی N-C-J-3

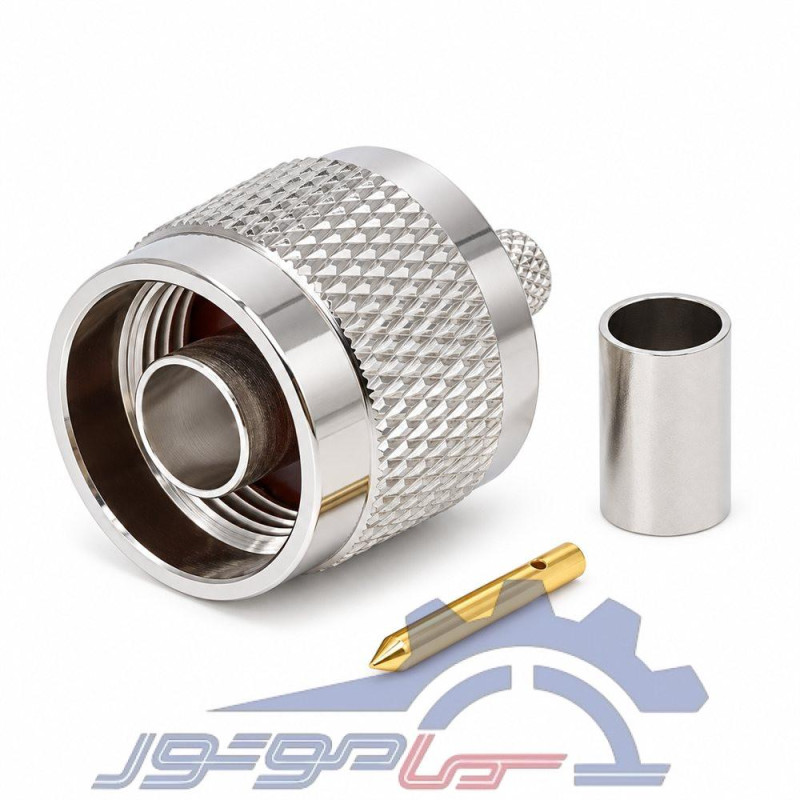

کانکتور N نری مستقیم پرسی مدل N-C-J-3 برای اتصال کابل کواکسیال به تجهیزات دارای رابط N مادگی استفاده می‌شود. بر اساس تصویر مشخصات تأییدشده، این مدل برای کابل‌های RG223، RG400 و RG142 معرفی شده است. طراحی مستقیم، کابل را در امتداد محور اتصال قرار می‌دهد و برای مسیرهایی مناسب است که در محل کانکتور به خروج زاویه‌دار نیاز ندارند. مجموعه محصول شامل بدنه اصلی، حلقه پرسی و پین مرکزی مجزا است و برای استفاده باید روی کابل مناسب مونتاژ شود.
جنس بدنه و آبکاری قطعات
بدنه این کانکتور از برنج ساخته شده و سطح آن با نیکل آبکاری شده است. حلقه پرسی نیز طبق مشخصات مرجع از برنج با پوشش نیکل تولید می‌شود. ساختار فلزی بدنه، بخش خارجی اتصال کواکسیال را تشکیل می‌دهد. سطح آج‌دار مهره اتصال به گرفتن و چرخاندن آن هنگام نصب کمک می‌کند. برای حفظ کیفیت اتصال، باید از آسیب‌زدن به رزوه‌ها، اعمال نیروی نامناسب و استفاده از ابزار ناسازگار جلوگیری شود.
پین مرکزی و عایق PTFE
هادی مرکزی از برنج با آبکاری طلا ساخته شده است و ارتباط الکتریکی مغزی کابل را برقرار می‌کند. عایق PTFE، این هادی را از بدنه فلزی جدا نگه می‌دارد. این جدایی برای جلوگیری از اتصال کوتاه و حفظ ساختار کواکسیال اهمیت دارد. پین همراه محصول باید متناسب با مغزی کابل نصب شود و اتصال آن مطابق روش مونتاژ توصیه‌شده سازنده انجام شود. وجود پین مجزا به معنی آماده‌بودن محصول برای اتصال مستقیم بدون مونتاژ نیست.
مشخصات الکتریکی و فرکانسی
امپدانس مشخصه N-C-J-3 برابر ۵۰ اهم است و محدوده فرکانسی آن از جریان مستقیم تا ۶ گیگاهرتز اعلام شده است. نسبت موج ایستاده ولتاژ یا VSWR در مشخصات مرجع حداکثر ۱٫۲۵ درج شده است. مقاومت تماس هادی مرکزی حداکثر ۱ میلی‌اهم و مقاومت تماس هادی خارجی حداکثر ۰٫۲۵ میلی‌اهم است. عملکرد مجموعه نهایی علاوه بر کانکتور، به کابل، کیفیت نصب و تطابق تجهیزات متصل نیز وابسته است.
استقامت عایقی و شرایط کاری
در تصویر مرجع، استقامت عایقی حداقل ۲۵۰۰ ولت RMS در فرکانس ۵۰ هرتز و در سطح دریا و مقاومت عایقی حداقل ۵۰۰۰ مگااهم ذکر شده است. این اعداد مشخصات آزمون هستند و نباید به‌عنوان ولتاژ کاری مجاز هر کاربرد تفسیر شوند. محدوده دمای کاری از منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد است. سازنده همچنین دوام حداقل ۵۰۰ چرخه اتصال و جداسازی و انطباق با RoHS را اعلام کرده است.
ابعاد بدنه و حلقه پرسی
طول بدنه طبق نقشه ۲۵ میلیمتر است. طول بخش انتهایی ۸ میلیمتر و قطر مشخص‌شده آن ۳٫۱ میلیمتر درج شده است. حلقه پرسی دارای طول ۱۲ میلیمتر، قطر داخلی ۵٫۵ میلیمتر و قطر خارجی ۶٫۵ میلیمتر است. رزوه رابط با مشخصه 5/8-24 UNEF-2B معرفی شده است. این اندازه‌ها برای بررسی تطابق قطعات اهمیت دارند؛ اندازه بخش انتهایی نباید با قطر خارجی کل کابل یا اندازه بسته حمل اشتباه گرفته شود.
نکات نصب و کاربرد
برای مونتاژ، کابل باید با طول لخت‌کردن مناسب آماده شود و حلقه پرسی با فک و ابزار صحیح پرس شود. رشته‌های شیلد نباید با پین مرکزی تماس پیدا کنند و هادی مرکزی نیز نباید هنگام آماده‌سازی آسیب ببیند. پس از نصب، استحکام مکانیکی، پیوستگی الکتریکی و نبود اتصال کوتاه بررسی شود. این کانکتور در ساخت کابل رابط تجهیزات رادیویی، آنتن و مجموعه‌های آزمایشگاهی RF کاربرد دارد، مشروط بر اینکه رابط، کابل و شرایط کاری با مشخصات همین مدل مطابقت داشته باشند.
