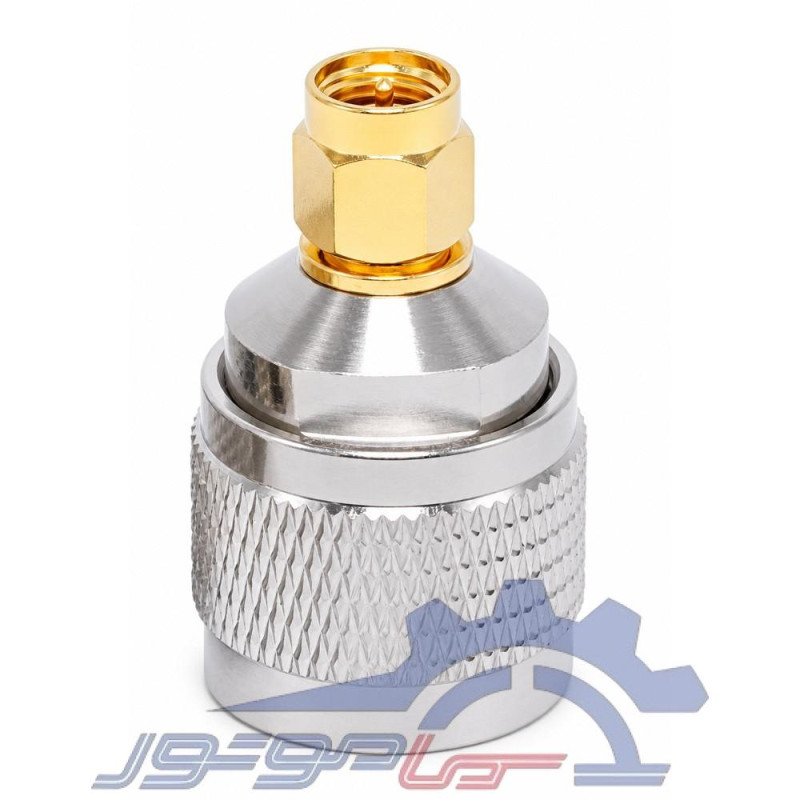

معرفی آداپتور N نری به SMA نری N/SMA-JJ-1
آداپتور N/SMA-JJ-1 یک رابط کواکسیال مستقیم است که کانکتور N نری را به کانکتور SMA نری متصل می‌کند. این قطعه برای پیوند میان تجهیزات رادیویی، کابل‌های کواکسیال، آنتن‌ها و ابزارهای آزمون با رابط‌های متفاوت به کار می‌رود. قبل از انتخاب، جنسیت کانکتور طرف مقابل را بررسی کنید: این مدل در هر دو انتها کانکتور نری دارد و برای اتصال مستقیم به درگاه‌های مادگی N و مادگی SMA طراحی شده است. آداپتور به‌تنهایی کابل یا تبدیل زاویه‌دار نیست.
مشخصات RF
طبق نقشه فنی ارائه‌شده برای همین مدل، امپدانس مشخصه ۵۰ اهم، بازه فرکانسی DC تا ۶ گیگاهرتز و VSWR حداکثر ۱٫۲ است. مشخصه تطبیق امپدانس در یک مسیر RF اهمیت دارد و کیفیت اتصال نهایی به کابل، کانکتورهای مقابل، نصب صحیح و وضعیت سطح تماس نیز وابسته است. در کاربردهایی که افت یا بازتاب سیگنال اهمیت بالایی دارد، کل مسیر پس از مونتاژ بررسی و اندازه‌گیری شود.
ابعاد و ساختار
طول محوری کلی در نقشه ۳۳٫۳ میلی‌متر درج شده است. رزوه رابط N برابر 5/8-24 UNEF-2B و رزوه رابط SMA برابر 1/4-36 UNS-2A مشخص شده‌اند. این اندازه‌ها مربوط به خود قطعه هستند و ابعاد بسته‌بندی یا مرسوله را بیان نمی‌کنند. برای نصب، دو کانکتور را هم‌راستا کنید و رزوه‌ها را بدون اعمال نیروی جانبی ببندید. از سفت‌کردن بیش از اندازه خودداری کنید تا رزوه، آبکاری و سطوح تماس صدمه نبینند.
مواد، عایق و دوام
در جدول فنی همراه محصول، بدنه و هادی مرکزی برنجی و عایق PTFE اعلام شده است. آبکاری سمت N نیکل و آبکاری سمت SMA و پین مرکزی طلا ذکر شده است. ولتاژ تحمل دی‌الکتریک حداقل ۱۰۰۰ ولت RMS در ۵۰ هرتز و سطح دریا و مقاومت عایقی حداقل ۵۰۰۰ مگااهم عنوان شده‌اند. مقاومت تماس اعلام‌شده برای سمت N حداکثر ۱ میلی‌اهم در مرکز و ۰٫۲ میلی‌اهم در پوسته است؛ برای سمت SMA به‌ترتیب حداکثر ۳ و ۲ میلی‌اهم است. بازه دمای کاری منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد و دوام مکانیکی حداقل ۵۰۰ چرخه اتصال است. در مشخصات ارسالی، انطباق کامل با RoHS نیز درج شده است.
وزن و محتویات
وزن خالص این نمونه در نقشه فنی یا تصاویر ارسالی درج نشده است. مقدار حدود ۳۵ گرم صرفاً برآوردی بر پایه نمونه‌های هم‌رده N نری به SMA نری است و وزن دقیق همین قطعه با ترازو تأیید نشده؛ بنابراین وزن مرسوله و بسته‌بندی نیز جداگانه اعلام نمی‌شود. محصول یک آداپتور است و کابل یا لوازم جانبی همراه آن نیست. موجودی ثبت‌شده طبق ردیف سفارش ۵۰ عدد است.
نکات پیش از خرید
پیش از سفارش، نوع N و SMA، نری یا مادگی بودن درگاه‌های دستگاه، رزوه و نیاز فرکانسی سامانه را بررسی کنید. اطلاعات RF و مکانیکی بالا از نقشه ارائه‌شده استخراج شده‌اند؛ برای کاربردهای خاص یا الزامات آزمون رسمی، برگه فنی قطعه نهایی و شرایط سیستم را مبنا قرار دهید. استفاده صحیح، اتصال هم‌محور و جلوگیری از آلودگی یا خراش روی سطح تماس به حفظ عملکرد کمک می‌کند.
