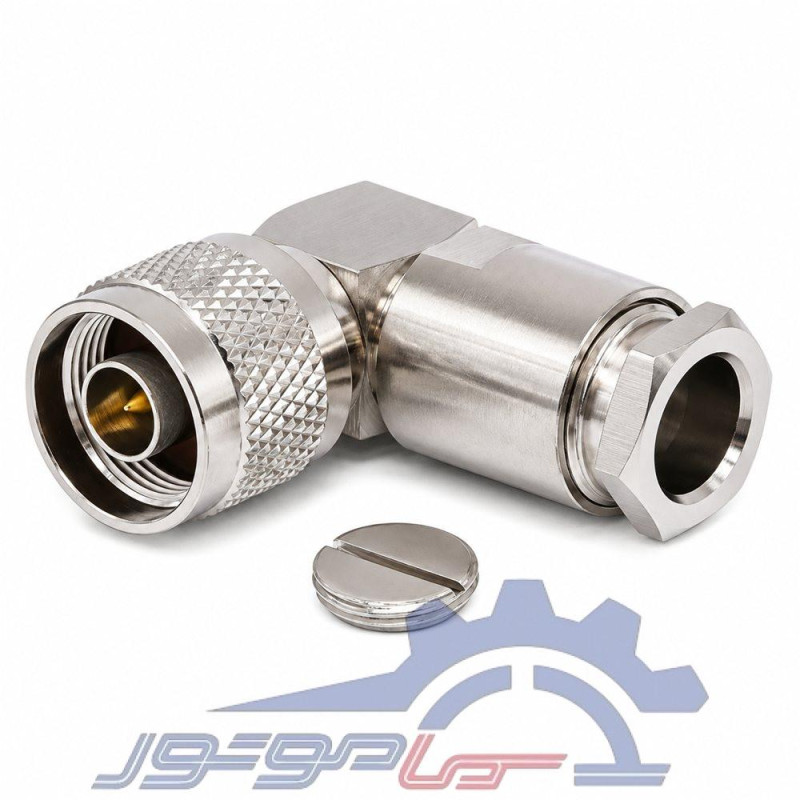

کانکتور N نری زاویهدار ۹۰ درجه کلمپی
کانکتور N نری زاویهدار ۹۰ درجه کلمپی برای نصب روی کابل‌های LMR400 و 50-7 معرفی شده است. ساختار زاویهدار این محصول باعث می‌شود مسیر خروج کابل در محل کانکتور تغییر جهت دهد. این شکل برای جانمایی‌هایی کاربرد دارد که خروج مستقیم کابل فضای کافی ندارد یا جهت رابط تجهیزات با مسیر عبور کابل متفاوت است. انتخاب کانکتور باید با توجه به فضای اطراف رابط و شعاع خمش مجاز کابل انجام شود تا فشار نامناسب به اتصال وارد نشود.
ساختار کلمپی و قطعات اتصال
روش تثبیت مکانیکی کابل در این مدل کلمپی است. مجموعه مهره، قطعه بوش، واشرها و حلقه نشان‌داده‌شده در تصویر اجزا در مونتاژ کابل نقش دارند. این ساختار با حلقه پرسی مدل‌های Crimp تفاوت دارد و نباید ابزار یا دستور مونتاژ آن مدل‌ها بدون بررسی برای این محصول استفاده شود. ترتیب قرارگیری قطعات و روش اتصال هادی مرکزی باید مطابق دستورالعمل همین کانکتور انتخاب شود. وجود حلقه در مجموعه به‌تنهایی اثبات‌کننده درجه حفاظت مشخص در برابر آب نیست.
جنس بدنه و آبکاری
طبق PDF سازنده، بدنه اصلی و قطعه اتصال از برنج با آبکاری نیکل ساخته شده‌اند. هادی مرکزی از برنج با آبکاری طلا تولید می‌شود و عایق PTFE میان هادی مرکزی و بخش فلزی خارجی قرار دارد. این اجزا ساختار اتصال کواکسیال را تشکیل می‌دهند. مهره رابط N دارای سطح آج‌دار است که گرفتن و چرخاندن آن را آسان‌تر می‌کند. برای حفظ کیفیت مونتاژ، باید رزوه‌ها تمیز نگه داشته شوند و از سفت‌کردن بیش از حد یا استفاده از ابزار نامناسب جلوگیری شود.
مشخصات الکتریکی و فرکانسی
امپدانس مشخصه این مدل ۵۰ اهم و محدوده فرکانسی اعلام‌شده از جریان مستقیم تا ۳ گیگاهرتز است. مقاومت تماس هادی مرکزی حداکثر ۱ میلی‌اهم و مقاومت تماس هادی خارجی حداکثر ۰٫۲۵ میلی‌اهم درج شده است. مقاومت عایقی حداقل ۵۰۰۰ مگااهم اعلام شده است. عملکرد مجموعه کامل به کابل، نصب و تطابق تجهیزات نیز وابسته است. در PDF مقدار مشخصی برای VSWR درج نشده و نباید عدد مربوط به یک مدل دیگر به این محصول نسبت داده شود.
ولتاژ و شرایط محیطی
سازنده استقامت عایقی حداقل ۲۵۰۰ ولت RMS و ولتاژ کاری حداکثر ۱۰۰۰ ولت RMS را در فرکانس ۵۰ هرتز و در سطح دریا اعلام کرده است. این شرایط باید هنگام تفسیر مشخصات در نظر گرفته شوند و مقدار آزمون عایقی با ولتاژ کاری یکسان فرض نشود. محدوده دمای کاری از منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد است. دوام مکانیکی حداقل ۵۰۰ چرخه اتصال و جداسازی و انطباق با RoHS نیز در برگه مرجع ذکر شده‌اند.
ابعاد و فضای نصب
در نقشه فنی، اندازه افقی ۳۵ میلیمتر و اندازه عمودی مشخص‌شده ۳۹٫۵ میلیمتر درج شده است. قطر ورودی کابل ۱۰٫۸ میلیمتر و اندازه عرض قسمت انتهایی ۱۸٫۳ میلیمتر است. اندازه‌های آچارخور HEX 17 و HEX 16 و رزوه رابط 5/8-24 UNEF-2B نیز مشخص شده‌اند. این داده‌ها برای بررسی فضای نصب و انتخاب ابزار اهمیت دارند. ابعاد روی نقشه باید با محل دقیق خطوط اندازه‌گذاری تفسیر شوند و اندازه بسته حمل یا وزن محصول از آن‌ها قابل استخراج نیست.
نصب و کاربردهای مناسب
پیش از مونتاژ، ابعاد کابل، هادی مرکزی و شیلد باید با این کانکتور تطبیق داده شوند. آماده‌سازی کابل باید بدون بریدن رشته‌های شیلد یا آسیب‌زدن به عایق انجام شود و قطعات کلمپی در ترتیب درست قرار بگیرند. پس از اتصال، پیوستگی الکتریکی، نبود اتصال کوتاه و استحکام مکانیکی بررسی شود. این محصول برای ساخت کابل رابط آنتن، تجهیزات رادیویی و مجموعه‌های آزمایشگاهی RF در محدوده مشخصات اعلام‌شده قابل استفاده است. کابل یا قطعاتی که در تصاویر و منابع تأیید نشده‌اند، به‌عنوان اقلام همراه معرفی نمی‌شوند.
