معرفی کانکتور N نری زاویهدار پرسی

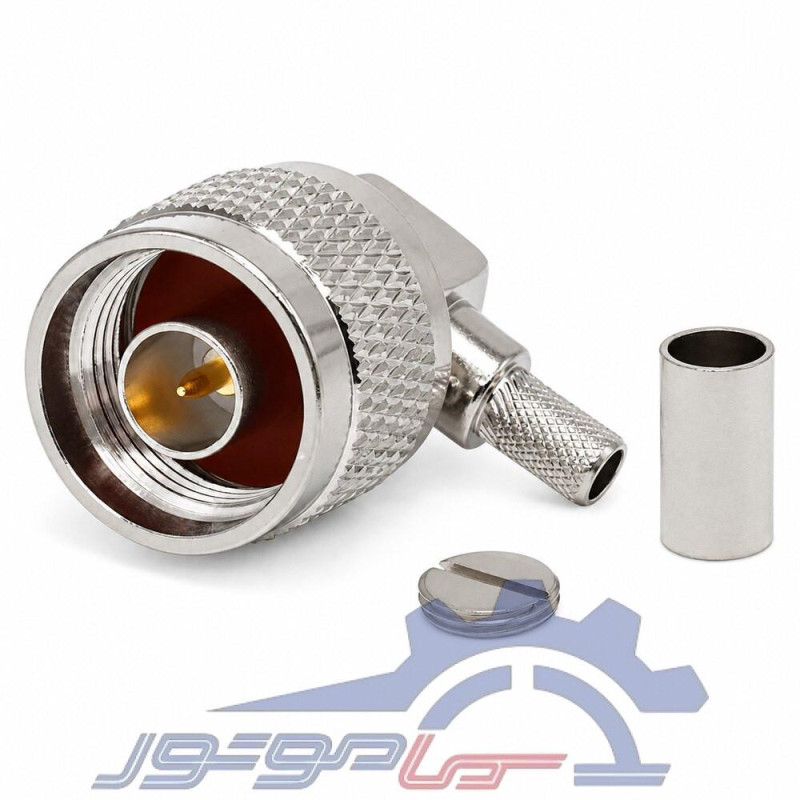

کانکتور N نری زاویهدار ۹۰ درجه پرسی مدل N-C-JW-3 برای ایجاد اتصال در مسیرهای هم‌محور فرکانس رادیویی ساخته شده است. شکل زاویهدار، خروج کابل را در امتداد عمود بر محور رابط هدایت می‌کند و می‌تواند در چیدمان‌هایی که مسیر مستقیم کابل مناسب نیست، به نظم‌دهی مجموعه کمک کند. رابط از نوع N نری است و برای اتصال باید با رابط N مادگی هم‌نوع و رزوه سازگار جفت شود. اتصال بخش کابل با روش پرس انجام می‌شود.
عملکرد الکتریکی
امپدانس مشخصه این کانکتور ۵۰ اهم و محدوده فرکانسی درج‌شده در دیتاشیت از DC تا ۶ گیگاهرتز است. مقدار نسبت موج ایستاده ولتاژ یا VSWR حداکثر ۱٫۳ اعلام شده است. این مشخصات برای انتخاب رابط در مسیرهای RF اهمیت دارند؛ در یک مجموعه واقعی، کیفیت کابل، آماده‌سازی هادی‌ها، ابزار اتصال و کیفیت جفت‌شدن دو رابط نیز در عملکرد نهایی اثر می‌گذارند. استاندارد رابط در برگه سازنده IEC 60169-16 ذکر شده است.
حداکثر ولتاژ کاری درج‌شده ۱۵۰۰ ولت RMS در فرکانس ۵۰ هرتز و در سطح دریاست. استقامت عایقی حداقل ۲۵۰۰ ولت RMS در همان شرایط اعلام شده و مقاومت عایقی حداقل ۵۰۰۰ مگااهم است. مقاومت تماس هادی مرکزی حداکثر ۱ میلی‌اهم و مقاومت تماس هادی خارجی حداکثر ۰٫۲۵ میلی‌اهم عنوان شده است. این اعداد بر پایه مشخصات سازنده‌اند و به شرایط آزمون ذکرشده وابسته هستند.
ساختار و مواد
بدنه از برنج ساخته شده و با نیکل آبکاری شده است. هادی مرکزی نیز برنجی است و سطح تماس آن آبکاری طلا دارد. عایق داخلی از PTFE ساخته شده و حلقه اتصال به کابل از برنج با آبکاری نیکل است. ترکیب مواد و پوشش‌ها در دیتاشیت همین مدل آمده و برای انتخاب قطعه در کاربردهای RF قابل بررسی است. جنس و آبکاری را هنگام نصب با ابزار فلزی آسیب‌زننده خراش ندهید؛ آسیب سطح تماس می‌تواند کیفیت اتصال را کاهش دهد.
نصب و استفاده
پیش از نصب، مدل رابط، رزوه و نوع کابل را با قطعات موجود در پروژه تطبیق دهید. روش پرس باید با کابل و حلقه اتصال انتخاب‌شده سازگار باشد. انتهای کابل را مطابق راهنمای ابزار و قطعات پرس آماده کنید، هادی مرکزی را در جای خود بنشانید و اتصال را با قالب مناسب پرس کنید. به دلیل اختلاف جزئی میان شرح کابل در ردیف سفارش و عنوان دیتاشیت، نوع کابل سازگار باید پیش از نصب از روی نمونه یا تأیید فروشنده کنترل شود؛ از این صفحه نوع کابل مشخصی را به‌عنوان سازگار قطعی معرفی نمی‌کنیم.
پس از پرس، ثابت‌بودن حلقه و سلامت هادی مرکزی را بررسی کنید و مطمئن شوید رشته‌های بافته‌شده با هادی مرکزی تماس ندارند. رزوه را هم‌راستا ببندید و از اعمال نیروی بیش از اندازه به کابل یا بدنه زاویهدار خودداری کنید. در صورت نیاز، پیوستگی و VSWR مسیر را آزمایش کنید.
شرایط محیطی و انتخاب
بازه دمای کاری اعلام‌شده منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد است و دوام اتصال و جداسازی حداقل ۵۰۰ چرخه ذکر شده است. سازنده انطباق کامل با RoHS را اعلام کرده است. این ویژگی‌ها برای مقایسه فنی قطعات مهم‌اند، اما نتیجه نهایی به کیفیت مونتاژ، محافظت محیطی مجموعه و شرایط بهره‌برداری وابسته است. این رابط را می‌توان در مسیرهای آنتن، تجهیزات مخابراتی، سامانه‌های اندازه‌گیری و سایر اتصالات RF به کار برد، به شرط آنکه نوع رابط، امپدانس، فرکانس، کابل و توان مورد نیاز پروژه با مشخصات قطعه هماهنگ باشند.
