معرفی آداپتور N نری به BNC مادگی N/BNC-JK

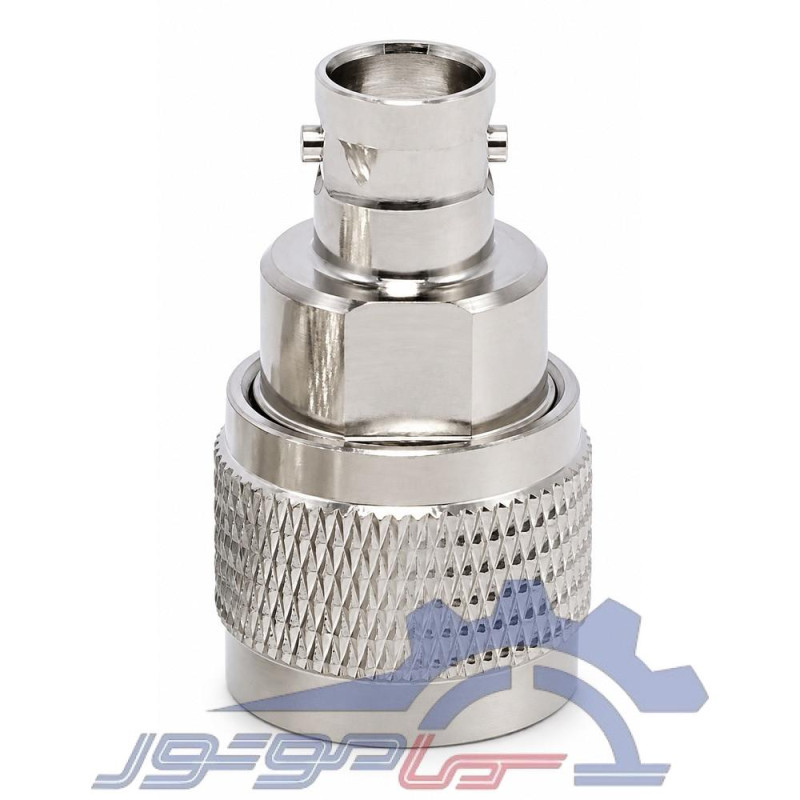

آداپتور N/BNC-JK یک مبدل کواکسیال مستقیم برای اتصال رابط N نری به رابط BNC مادگی است. سمت N دارای رزوه بیرونی است و برای درگاه N مادگی به کار می‌رود؛ سمت BNC دارای سوکت مادگی و قفل بایونتی است و به کانکتور BNC نری متصل می‌شود. این مدل برای وصل‌کردن تجهیزات، کابل‌ها و ابزارهای اندازه‌گیری با دو نوع رابط متفاوت استفاده می‌شود. هنگام سفارش، جنسیت دو سر را با پورت‌های دستگاه تطبیق دهید؛ N و BNC از نظر شکل، رزوه و سازوکار اتصال متفاوت‌اند و جایگزین مستقیم یکدیگر نیستند.
ویژگی‌های فرکانسی و الکتریکی
طبق نقشه فنی همین مدل، امپدانس مشخصه ۵۰ اهم، بازه فرکانسی DC تا ۴ گیگاهرتز و VSWR حداکثر ۱٫۲۵ درج شده است. تطبیق امپدانس و تماس صحیح در مسیرهای RF به کاهش بازتاب ناخواسته کمک می‌کند. عملکرد نهایی مجموعه به کیفیت کابل، کانکتورهای مقابل، نحوه نصب و وضعیت سطح تماس وابسته است. اگر آداپتور در مسیر اندازه‌گیری دقیق یا سامانه حساس استفاده می‌شود، پس از اتصال، کل زنجیره را با تجهیزات مناسب بررسی کنید و از سازگاری همه اجزا مطمئن شوید.
ابعاد و نوع رابط
طول محوری کلی در نقشه ۳۵٫۱ میلی‌متر ذکر شده است. رزوه رابط N برابر 5/8-24 UNEF-2B است. سمت BNC مادگی از اتصال قفل‌شونده بایونتی استفاده می‌کند و رزوه ندارد. نقشه همچنین طول ۱۱ میلی‌متر را برای بخش انتهایی BNC نشان می‌دهد. این اندازه‌ها مربوط به خود قطعه‌اند و اطلاعاتی درباره بسته‌بندی یا مرسوله نمی‌دهند. هنگام نصب رابط N را هم‌راستا کرده و از اعمال نیروی جانبی یا بستن بیش از اندازه خودداری کنید. برای BNC، پین را با سوکت هم‌راستا کنید، اتصال را کامل جا بزنید و قفل را بچرخانید تا در جای خود بنشیند.
مواد و مشخصات محیطی
در جدول فنی همراه محصول، بدنه و هادی مرکزی از برنج و عایق از PTFE معرفی شده‌اند. آبکاری بدنه و اتصال برنجی نیکل و آبکاری پین مرکزی طلا درج شده است. تحمل دی‌الکتریک حداقل ۱۰۰۰ ولت RMS در ۵۰ هرتز و سطح دریا و مقاومت عایقی حداقل ۵۰۰۰ مگااهم اعلام شده‌اند. مقاومت تماس سمت N حداکثر ۱ میلی‌اهم برای مرکز و ۰٫۲۵ میلی‌اهم برای پوسته است؛ برای BNC به‌ترتیب حداکثر ۱٫۵ و ۱ میلی‌اهم در نقشه ذکر شده‌اند. بازه دمای کاری منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد، دوام مکانیکی حداقل ۵۰۰ چرخه اتصال و انطباق کامل با RoHS نیز در مشخصات ارسالی آمده است.
کاربرد و سازگاری
این آداپتور برای اتصال تجهیزات RF یا اندازه‌گیری دارای درگاه‌های N و BNC در مسیرهای کواکسیال قابل استفاده است. استفاده مناسب به نیاز فرکانسی، امپدانس سامانه، فضای نصب و جنسیت کانکتورهای مقابل بستگی دارد. قطعه، مبدل مستقیم است و کابل، تقسیم‌کننده سیگنال یا محافظ اضافه‌ولتاژ محسوب نمی‌شود. پیش از استفاده در شرایط ویژه، بررسی کنید که استاندارد رابط‌ها و الزامات سیستم با مشخصات نقشه مطابقت داشته باشند.
محتویات و نکات نصب
محتویات سفارش یک آداپتور N نری به BNC مادگی است و کابل یا لوازم جانبی دیگری برای آن ذکر نشده است. موجودی محصول طبق ردیف سفارش ۶۰ عدد است. وزن قطعه و ابعاد بسته‌بندی در نقشه و داده‌های ارائه‌شده مشخص نشده‌اند؛ بنابراین در این صفحه نیز مقدار حدسی برای آن‌ها درج نشده است. پیش از اتصال از تمیز و سالم بودن رزوه، پین مرکزی، سطح تماس و قفل BNC مطمئن شوید. قطعه را بدون پیچاندن کابل نصب کنید و از واردکردن فشار مکانیکی به محل اتصال پرهیز نمایید. داده‌های فنی فوق از نقشه ارائه‌شده استخراج شده‌اند و برای مصارف خاص باید با شرایط واقعی کار و مستندات محصول نهایی تطبیق داده شوند.
