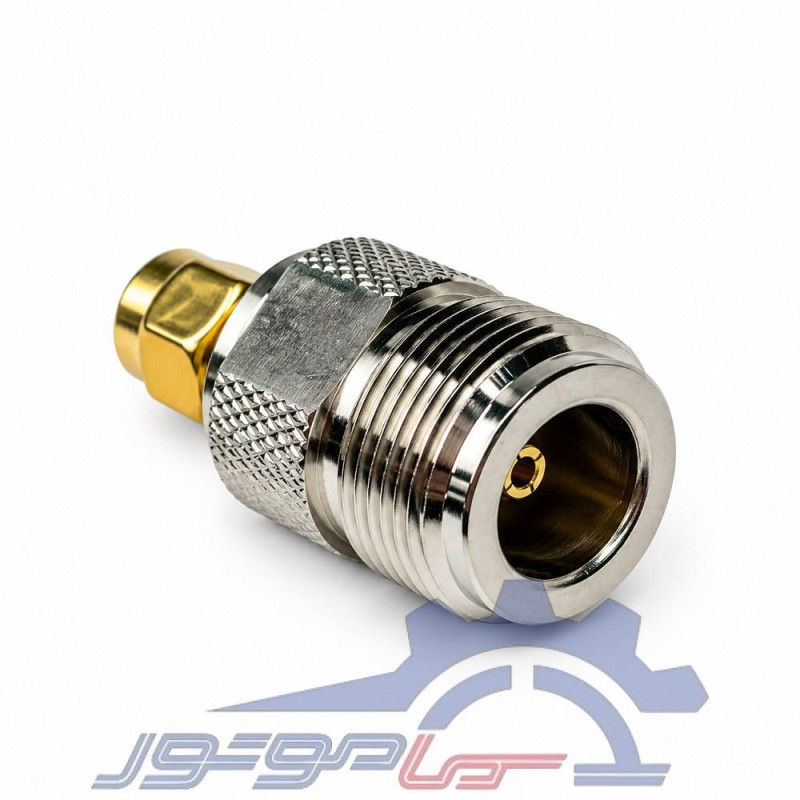

آداپتور تبدیل N مادگی به SMA نری (N Female to SMA Male Adapter)

معرفی تبدیل N مادگی به SMA نری N/SMA-JK-1

تبدیل N/SMA-JK-1 یک آداپتور کواکسیال مستقیم برای اتصال دو رابط متفاوت در یک مسیر RF است. یک سمت آن رابط N مادگی و سمت دیگر رابط SMA نری دارد. این آرایش زمانی کاربرد دارد که تجهیز، کابل یا مجموعه آزمایشگاهی با درگاه N باید به قطعه‌ای با درگاه SMA متصل شود. پیش از سفارش، جنسیت کانکتورهای مقابل و فضای مکانیکی اطراف اتصال را با نیاز سامانه تطبیق دهید.

بر اساس نقشه فنی برای همین مدل، امپدانس مشخصه ۵۰ اهم و بازه فرکانسی DC تا ۶ گیگاهرتز است. مقدار VSWR در نقشه حداکثر ۱٫۲ درج شده است.برای کاربردهای حساس، اندازه‌گیری مجموعه پس از نصب توصیه می‌شود.

طول محوری کلی طبق نقشه 31.5 میلی‌متر است. این ابعاد مربوط به خود آداپتور است و اندازه بسته‌بندی یا ابعاد مرسوله محسوب نمی‌شود. هنگام اتصال، رابط‌ها را هم‌راستا کنید و از وارد کردن نیروی جانبی یا بستن بیش از حد خودداری کنید تا رزوه و سطح تماس آسیب نبیند.

در مشخصات فنی، بدنه و هادی مرکزی از برنج، عایق از PTFE، آبکاری بدنه رابط N از نیکل و آبکاری بخش SMA و هادی مرکزی از طلا ذکر شده است. ولتاژ تحمل دی‌الکتریک حداقل ۱۰۰۰ ولت RMS در ۵۰ هرتز و سطح دریا و مقاومت عایقی حداقل ۵۰۰۰ مگااهم اعلام شده‌اند. مقاومت تماس برای رابط N حداکثر ۱ میلی‌اهم در مرکز و ۰٫۲ میلی‌اهم در پوسته است؛ برای رابط SMA این مقادیر به‌ترتیب حداکثر ۳ و ۲ میلی‌اهم هستند. بازه دمای کاری منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد و دوام مکانیکی حداقل ۵۰۰ چرخه اتصال در نقشه درج شده است. انطباق کامل با RoHS نیز اعلام شده است.

 وزن خالص همین نمونه با ترازو در تصاویر میباشد. وزن مرسوله و ابعاد بسته‌بندی نیز تا زمان اندازه‌گیری بسته تعیین نشده‌اند. موجودی این مدل بر اساس ردیف سفارش ۸۰ عدد ثبت شده است. این آداپتور بدون کابل ارائه می‌شود و برای نصب باید دو کانکتور مقابل با نوع رابط و مشخصات RF آن سازگار باشند.
