کانکتور N مادگی پنلی با فلنج چهار سوراخ

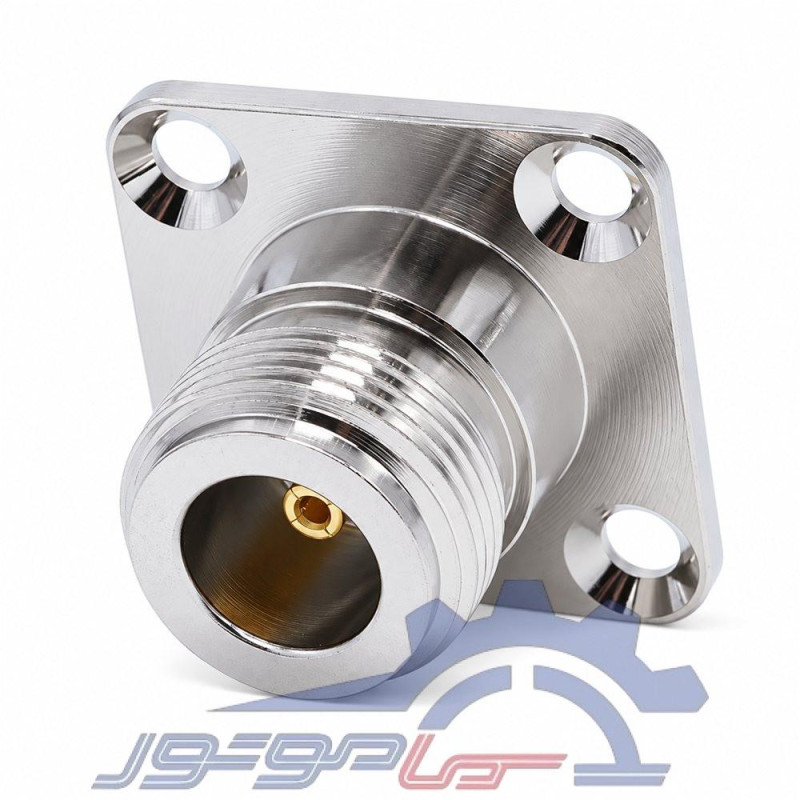

کانکتور N مادگی پنلی فلنج چهار سوراخ برای ایجاد رابط کواکسیال ثابت روی پنل یا بدنه تجهیزات طراحی شده است. این محصول دارای رابط N مادگی در سمت بیرونی و ترمینال مرکزی لحیمی در سمت پشت است. شکل مستقیم بدنه، اتصال را در امتداد محور کانکتور قرار می‌دهد و فلنج مربع امکان تثبیت مکانیکی آن روی سطح نصب را فراهم می‌کند. این مدل برای پروژه‌هایی مناسب است که به یک اتصال قابل جداسازی در بیرون دستگاه و دسترسی به محل لحیم در داخل نیاز دارند.
نصب پنلی و ساختار فلنج
فلنج این کانکتور دارای چهار سوراخ نصب است. استفاده از چهار نقطه اتصال امکان تثبیت بدنه روی پنل را فراهم می‌کند و هنگام نصب باید محل سوراخ‌ها با نقشه محصول تطابق داشته باشد. ضخامت پنل، فضای پشت آن و مسیر عبور سیم یا کابل باید پیش از مونتاژ بررسی شوند. وجود فلنج به معنی همراه بودن پیچ، مهره یا واشر نیست؛ اقلام نصب همراه در منابع ارائه‌شده تأیید نشده‌اند. انتخاب بست مناسب باید با توجه به ساختار پنل و شرایط کاربرد انجام شود.
جنس بدنه، هادی مرکزی و عایق
طبق برگه مشخصات، بدنه اصلی از برنج ساخته شده و دارای آبکاری نیکل است. هادی مرکزی نیز از برنج با آبکاری طلا تولید می‌شود. عایق PTFE میان هادی مرکزی و بخش فلزی خارجی قرار دارد و آن‌ها را از یکدیگر جدا نگه می‌دارد. این ترکیب مواد در مشخصات سازنده ذکر شده و مبنای معرفی محصول است. برای جلوگیری از آسیب، رزوه رابط و بخش لحیمی باید هنگام مونتاژ تمیز نگه داشته شوند و از وارد کردن فشار نامناسب به کنتاکت مرکزی پرهیز شود.
مشخصات الکتریکی و محدوده فرکانسی
امپدانس مشخصه این کانکتور ۵۰ اهم و محدوده فرکانسی اعلام‌شده از جریان مستقیم تا ۶ گیگاهرتز است. مقاومت تماس هادی مرکزی حداکثر ۱ میلی‌اهم و مقاومت تماس هادی خارجی حداکثر ۰٫۲۵ میلی‌اهم درج شده است. مقاومت عایقی حداقل ۵۰۰۰ مگااهم و استقامت عایقی حداقل ۱۵۰۰ ولت RMS در فرکانس ۵۰ هرتز و در سطح دریا اعلام شده است. مقدار استقامت عایقی مربوط به شرایط آزمون است و نباید مستقیماً ولتاژ کاری مجاز یک مدار در نظر گرفته شود.
ابعاد و جانمایی روی پنل
اندازه فلنج برابر ۲۵ در ۲۵ میلیمتر است و فاصله مراکز سوراخ‌ها در دو جهت ۱۸٫۲۴ میلیمتر درج شده است. قطر هر یک از چهار سوراخ نصب ۳٫۵ میلیمتر و طول کلی کانکتور ۲۶٫۵ میلیمتر است. رزوه رابط با مشخصه 5/8-24 UNEF-2A معرفی شده است. این اندازه‌ها برای طراحی محل نصب و بررسی فضای آزاد اهمیت دارند. پیش از سوراخ‌کاری پنل، اندازه‌ها و محل عبور بدنه را با نقشه و نمونه واقعی تطبیق دهید تا مونتاژ بدون اعمال فشار به قطعه انجام شود.
شرایط محیطی و دوام مکانیکی
محدوده دمای کاری محصول از منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد اعلام شده است. دوام مکانیکی رابط طبق مشخصات سازنده حداقل ۵۰۰ چرخه اتصال و جداسازی است. انطباق با RoHS نیز در برگه مرجع ذکر شده است. این اطلاعات به‌تنهایی درجه حفاظت در برابر آب یا گردوغبار را تعیین نمی‌کنند و برای کاربرد بیرونی باید شرایط آب‌بندی مجموعه جداگانه بررسی شود. ویژگی‌هایی مانند ضدآب بودن یا گواهی آزمون مستقل در منابع ارائه‌شده تأیید نشده‌اند.
لحیم‌کاری و کاربردهای محصول
ترمینال پشتی مرکزی به شکل کاسه لحیم است و اتصال الکتریکی باید با روش مناسب و کنترل حرارت انجام شود. گرمای بیش از حد یا کشش سیم می‌تواند به اتصال و عایق آسیب بزند. پس از مونتاژ، پیوستگی هادی مرکزی، اتصال بخش خارجی و نبود اتصال کوتاه میان آن‌ها بررسی شود. این محصول در پنل تجهیزات رادیویی، جعبه‌های رابط آنتن و مجموعه‌های آزمایشگاهی RF قابل استفاده است، مشروط بر اینکه رابط، فرکانس، امپدانس و روش اتصال با نیاز مجموعه مطابقت داشته باشند.
