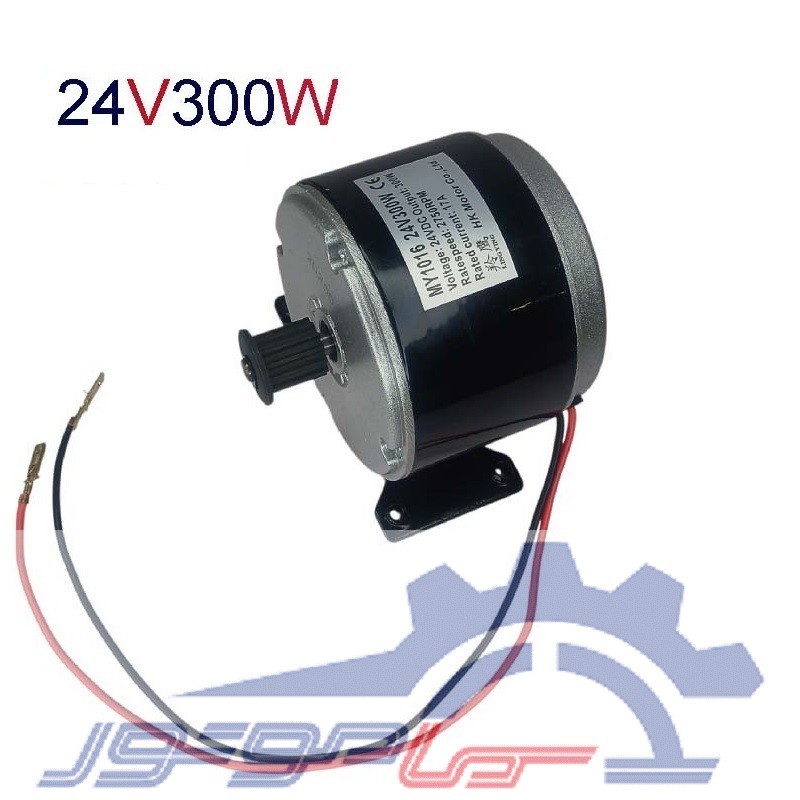

موتور دی سی 24 ولت 300 وات مدل MY1016

موتور DC براشدار 24 ولت 300 وات | موتور دی‌سی صنعتی سبک

موتور DC یا موتور جریان مستقیم (Direct Current Motor)، نوعی موتور الکتریکی است که انرژی الکتریکی جریان مستقیم (DC)  را به انرژی مکانیکی تبدیل می‌کند

موتورهای DCبراشدار به عنوان یکی از ساده‌ترین و کاربردی‌ترین انواع موتورهای الکتریکی شناخته می‌شوند که در پروژه‌های صنعتی، رباتیک و دستگاه‌های نیمه‌صنعتی کاربرد فراوان دارند. این موتورها با طراحی ساده، هزینه مناسب و قابلیت کنترل آسان، انتخابی ایده‌آل برای طیف وسیعی از پروژه‌ها هستند.

یکی از محصولات پرکاربرد در این دسته، موتور DC براشدار 24 ولت 300 وات است که با ولتاژ کاری ۲۴ ولت و توان خروجی ۳۰۰ وات، عملکرد قدرتمند و پایداری را ارائه می‌دهد. این موتور با بدنه فلزی مقاوم، قابلیت تغییر جهت چرخش و امکان کنترل سرعت از طریق درایور یا کنترلر، مناسب استفاده در ماشین‌های کوچک، سیستم‌های حمل و نقل سبک، تجهیزات بسته‌بندی، ربات‌های صنعتی و پروژه‌های DIY می‌باشد.

این موتور به دلیل طراحی استاندارد و انعطاف‌پذیری در نصب و راه‌اندازی، انتخاب مناسبی برای افرادی است که به دنبال راه‌حلی ساده و کارآمد برای تأمین نیروی محرکه در پروژه‌های خود هستند.

🛠️ اجزای اصلی موتور DC براشدار

استاتور: بخش ثابت موتور که میدان مغناطیسی را تأمین می‌کند.

روتور: بخش متحرک که انرژی مکانیکی تولید می‌کند.

کلکتور و زغال‌ها (براش): برای انتقال برق از مدار خارجی به روتور.

🎛️ ویژگی‌ها و مزایا:

• کنترل سرعت آسان با استفاده از درایور PWM
• نصب سریع و بدون پیچیدگی خاص
• مناسب برای ماشین‌های کوچک، نوار نقاله، ربات‌های صنعتی و پروژه‌های آموزشی
• مصرف انرژی بهینه با کارایی بالا
• طول عمر مناسب و نگهداری آسان
• بدنه فلزی مستحکم و مقاوم
• قابلیت تغییر جهت چرخش (چپ‌گرد و راست‌گرد) با تغییر پلاریته تغذیه
• قابلیت اتصال به انواع کنترلر و درایور
• ارتفاع:82mm
• قطر:100mm
• طول سیم ها:30mm
• فاصله مرکز به مرکز پیچ های طولی:95mm
• فاصله مرکز به مرکز پیچ های عرضی:43mm
• طول پایه:112mm
• عرض پایه:56mm
• طول شفت: 27mm
• قطر شفت:26mm

🎯 کاربردهای موتور:

• ساخت ربات‌های متحرک و صنعتی
• ماشین‌های مدل و دستگاه‌های سبک صنعتی
• تجهیزات بسته‌بندی و نوار نقاله‌های کوچک
• پروژه‌های DIY و سفارشی‌سازی دستگاه‌های برقی
• وسایل نقلیه برقی سبک مانند اسکوتر یا ماشین شارژی کوچک
• قابل استفاده دردوچرخه برقی،موتور برقی واسکوتر

روش سیم کشی:

روش صحیح سیم‌کشی و راه‌اندازی موتور DC براشدار (به‌ویژه مدل 24 ولت 300 وات) بسیار ساده است، اما رعایت نکات ایمنی و اصول صحیح اتصال باعث عملکرد بهتر و افزایش عمر موتور می‌شود. در ادامه، روش سیم‌کشی و اتصال این موتور را به‌صورت مرحله‌ای برایت توضیح می‌دهم:

📌آموزش گام‌به‌گام سیم‌کشی موتور DC براشدار 24 ولت 300 وات

️⃣ بررسی اتصالات موتور

این موتورها معمولاً دارای دو سیم اصلی هستند (یکی مثبت و یکی منفی).

در این موتور رنگ‌بندی سیم‌ها به صورت قرمز (مثبت) و مشکی (منفی) مشخص شده اند

 ️⃣ تامین منبع تغذیه مناسب

برای راه‌اندازی این موتور، نیاز به یک منبع تغذیه 24 ولت DC با آمپر مناسب (معمولاً بالای 15 آمپر) یا باتری 24 ولت دارید.

در صورت استفاده از باتری، حتماً از فیوز مناسب برای محافظت استفاده کنید.

️⃣ روش‌های سیم‌کشی

▫️حالت ساده (بدون کنترل سرعت)

سیم مثبت منبع تغذیه ← به سیم مثبت موتور

سیم منفی منبع تغذیه ← به سیم منفی موتور

➡️ در این حالت، موتور با حداکثر سرعت و در یک جهت مشخص کار خواهد کرد.

▫️حالت کنترل سرعت با درایور PWM یا کنترلر موتور

برق 24 ولت را به ورودیدرایور یا کنترلر PWM متصل کنید.

خروجی درایور را به دو سیم موتور وصل کنید:

خروجی مثبت کنترلر → سیم مثبت موتور

خروجی منفی کنترلر → سیم منفی موتور

➡️ با تغییر ولوم یا تنظیم کنترلر، می‌توانید سرعت موتور را تنظیم کنید.

▫️تغییر جهت چرخش موتور

کافی است دو سر تغذیه موتور را جابجا کنید:

سیم مثبت منبع تغذیه را به سیم منفی موتور وصل کنید و برعکس.

➡️ این کار باعث معکوس شدن جهت چرخش موتور می‌شود.

️⃣ نکات ایمنی مهم

هنگام سیم‌کشی، برق را قطع نگه دارید.

از سیم‌های ضخیم و با کیفیت استفاده کنید.

بهتر است مسیر تغذیه موتور مجهز به فیوز یا مدار حفاظت جریان باشد.

اتصالات را محکم و مطمئن ببندید تا از ایجاد جرقه جلوگیری شود.

✅دیاگرام ساده سیم‌کشی

منبع تغذیه 24V (+)  ─────►  سیم قرمز موتور (مثبت)

منبع تغذیه 24V (−)  ─────►  سیم مشکی موتور (منفی)

برای تغییر جهت چرخش:

منبع تغذیه 24V (+)  ─────►  سیم مشکی موتور (منفی)

منبع تغذیه 24V (−)  ─────►  سیم قرمز موتور (مثبت)

🔰 نکات مهم در استفاده:

برای کنترل بهتر سرعت و حفاظت از موتور، استفاده از درایور مناسب 24 ولت 300 وات توصیه می‌شود.

در صورت نیاز به معکوس کردن جهت چرخش، کافی است پلاریته تغذیه را تغییر دهید.

در پروژه‌های صنعتی سنگین استفاده نشود.

✅نکات مهم هنگام خرید موتور DC:

• بررسی ولتاژ و توان موتور متناسب با نیاز پروژه
• توجه به نوع و قدرت درایور یا کنترلری که در اختیار دارید
• بررسی محل نصب، نوع شافت، ابعاد و نحوه قرارگیری موتور
• اطمینان از وجود سیستم تهویه یا خنک‌کاری مناسب برای استفاده مداوم

✅ نتیجه‌گیری:

موتور DC براشدار 24 ولت 300 وات به دلیل توان مناسب، قابلیت کنترل سرعت، نصب و کاربری آسان، و قیمت اقتصادی، یکی از محبوب‌ترین گزینه‌ها برای پروژه‌های صنعتی سبک، رباتیک و سیستم‌های حرکتی کوچک است. اگر به دنبال موتوری ساده، مقاوم و کارآمد هستید که بتواند به راحتی با درایور یا منبع تغذیه ساده کار کند و به شما کنترل کامل بر روی سرعت و جهت چرخش بدهد، این محصول بهترین انتخاب برای شماست.
