📌درایور dc 24 ولت 500 وات 25 آمپر دوچرخه برقی:
درایور dc با ولتاژ 24 ولت و توان 500 وات و جریان 25 آمپر یکی از اجزای اساسی در سیستمهای دوچرخه برقی است که برای کنترل و مدیریت موتورها و سیستمهای الکتریکی از آن استفاده میشود. این درایور با ویژگیها و قابلیتهای منحصر به فرد خود، امکان اجرای عملکردهای مختلفی را در دوچرخه برقی به ارمغان میآورد. در ادامه، به ویژگیها، عملکرد و کاربردهای این درایور در دوچرخه برقی میپردازیم.

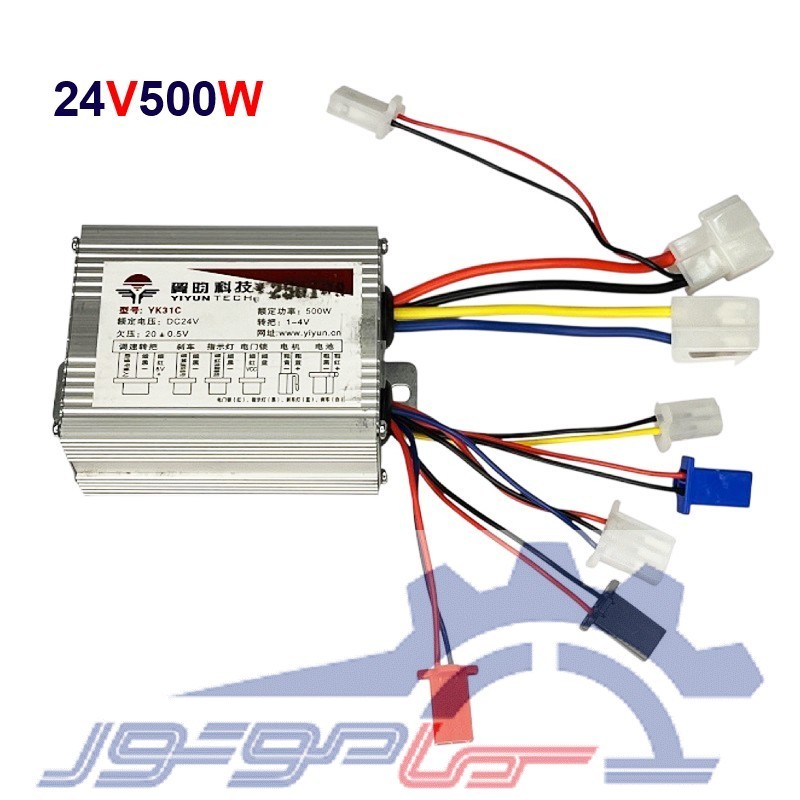

درایور موتور DC مدل YK31C یک کنترلر الکترونیکی مخصوص موتورهای جاروبکدار 24 ولت با توان 500 وات و جریان تا 25 آمپر است. این درایور برای کاربردهایی مانند دوچرخههای برقی، اسکوترهای الکتریکی و سایر وسایل نقلیه سبک طراحی شده است. کنترل سرعت موتور توسط سیگنال گاز (Throttle) بهصورت PWM انجام میشود که حرکت نرم و دقیق را فراهم میکند. از قابلیتهای مهم این مدل میتوان به ترمز الکتریکی (E-Brake) اشاره کرد. اتصالات برق و موتور بهصورت ساده و مشخص روی دستگاه طراحی شدهاند. سیستم خنککاری آن بدون فن و بهصورت هواخنک است، که برای فضاهای بسته و دارای تهویه مناسب است. این درایور تنها با موتورهای DC براشدار سازگار است و نباید به موتورهای براشلس متصل شود. استفاده از فیوز مناسب (۳۰ آمپر) در مسیر باتری توصیه میشود. طراحی صنعتی و مقاومت مناسب این مدل، آن را به گزینهای مطمئن برای پروژههای نیمهحرفهای و تجاری تبدیل کرده است.
📝ویژگیها و عملکرد:
- ولتاژ و توان: این درایور برای ولتاژ 24 ولت و توان 500 وات طراحی شده است که قابلیت کنترل و مدیریت موتورها و دستگاههای الکتریکی با توان بالا را فراهم میکند.
- جریان بالا: با توانایی تحمل جریان تا 25 آمپر، قادر به اجرای موتورها و دستگاههای با توان بالا میباشد.
- کنترل سرعت: این درایور امکان کنترل سرعت موتورها را فراهم میکند که این امر به کاربر اجازه میدهد تا سرعت دوچرخه برقی را به دلخواه تنظیم کند.
- کارآیی بالا: با استفاده از تکنولوژیهای پیشرفته، این درایور دارای کارایی بالا و عملکرد استثنایی در شرایط مختلف است.
- محافظتهای مختلف: دارای قابلیتهای حفاظتی مانند حفاظت در برابر اتصال معکوس، حفاظت از ولتاژ بیش از حد، جریان بیش از حد و کوتاهزنی است که امنیت دستگاه را تضمین میکند.
✔️کاربردها:
- دوچرخه برقی: این درایور به عنوان قلب سیستم الکتریکی دوچرخه برقی عمل میکند و برای کنترل موتورها و باتریها استفاده میشود.
- اسکوتر الکتریکی: درایور DC با ولتاژ 24 ولت و توان 500 وات نیز میتواند در اسکوترهای الکتریکی با توان بالا مورد استفاده قرار گیرد.
- سیستمهای ترانسپورت الکتریکی: از جمله کاربردهای دیگر این درایور میتوان به سیستمهای ترانسپورت الکتریکی مانند ماشینهای الکتریکی و اتوبوسهای برقی اشاره کرد.
- ماشینآلات صنعتی: در صنایع مختلف برای کنترل موتورها و ماشینآلات با توان بالا استفاده میشود.
🔹سایر مشخصات درایور dc 24 ولت 500 وات 25 آمپر:
- درایور DC براش
- 24 ولت
- 500 وات
- جریان دائم 25 آمپر
- رگولاتور سرعت:4 -1 ولت
- بدنه آلومینیوم
- مدل YK31C
کاربرد اصلی این درایور برای دوچرخه های برقی با موتور DC 24 ولت می باشد ولی می توان از آن در بالابر ها و ولیچر برقی، اسکوتر، اسکیت برد و غیره استفاده کرد.
از مهمترین ویژگی های آن وجود فرمان ترمز است. به این صورت که زمانی که به سیم ورودی ترمز فرمان داده می شود، برق خروجی در هر شرایطی باشد بطور موقتی قطع شده و مادامی که فرمان ترمز وجود داشته باشد موتور حرکت نمی کند، ضمنا یک سوکت خروجی با قدرت جریان دهی 2 آمپر نیز دارد که می توان از آن برای روشن کردن لامپ ترمز عقب استفاده کرد.
وزن این درایور 0.205 کیلوگرم و ابعاد آن 38*65*82 میلیمتر (ارتفاع*عرض*طول) می باشد.
ترتیب سیم بندی و سوکت ها :
سوکت سفید رنگ بزرگ ، برق ورودی یا باطری است : دو سیم ضخیم با رنگ قرمز و مشکی (+ قرمز و - مشکی ). از جابجایی مثبت و منفی ورودی جدا خودداری کنید.
سوکت سفید رنگ بزرگ، برای اتصال به موتور یا خروجی است: دو سیم ضخیم زرد و آبی : با اتصال سیم زرد به مثبت موتور و آبی به منفی موتور جهت حرکت چیگرد و بلاعکس جهت چرخش راستگرد می شود.
سوکت کنترل یا دسته گاز یک سوکت با رنگ سفید و سه سیم با رنگ آبی (متغیر 0الی 4 ولت) ،سیم قرمز (+5 ولت) سیم مشکی (0V) است که برای اتصال به پدال و دسته گاز مناسب است.
سوکت قرمز رنگ دوتایی با سیم قرمز و آبی برای روشن و خاموش کردن درایور می باشد.با اتصال کوتاه کردن این پورت درایور فعال و مدار باز بودن آن درایور را غیر فعال می کند.
سوکت سفید رنگ دوتایی با سیم های زرد و مشکی به عنوان ترمز است ، نکته مهم اینکه با اتصال کوتاه کردن این سوکت تاثیر خاصی نداشته و فقط باعث غیر فعال کردن موقت درایور می شود.یعنی موتور قفل نمی شود، فقط برق آن قطع میگردد.
سوکت آبی رنگ با سیم مشکی و قرمز، چراغ ترمز است و با فعال کردن سوکت مربوطبه ترمز ، ولتاژ باتری دو سر این سوکت قرار میگیرد و با اتصال این سوکت به یک لامپ مناسب باعث روشن شدن آن میگردد.
سوکت شارژر به رنگ مشکی دوتایی است و سیم های مشکی و قرمز دارد که برای شارژ کردن باتری از آن استفاده میگردد.
💡راهنمای نصب و استفاده از درایور :
- مهمترین مسئله برای این درایور نصب باتری با قطبین اشتباه می باشد (مثبت و منفی جابجا زده شود) در این حالت درایور دچار آسیب جدی می شود.
- مسئله دیگر اتصال کوتاه کردن سیم های خروجی یا همان موتور است با این کار جریان بسیار زیادی از درایور عبور کرده و باعث صدمه دیدن آن می شود.
- سعی کنید سوکت + و - را با رنگ و نوع سوکت از یک دیگر تفکیک کنید تا درایور دچار مشکل نشود.
- حتما از چسب برق مناسب حتی در زمان تست استفاد کنید تا از اتصال کوتاه درایور جلوگیری شود.
- سوکت های که لازم ندارید را حتما چسب بزنید.
- بدنه آلومینیومی درایور برای خنک کردن آن است از قرار دادن درایور در محفظه کاملا بسته یا پوشاندن آن خودداری نمایید.
- اگر ولتاژ ورودی از 21 ولت کمتر شود درایور بطور خودکار قطع می کند این کار برای جلوگیری از آسیب به باتری ها می باشد.
- برای کنترل می توانید از یک ولوم 20کیلو اهم یا یک دستگاه گاز اثر هال استفاده کنید.
- در صورتی که جهت حرکت موتور برعکس نیاز شما باشد می توانید با جابجا کردن سیم های موتور جهت آن را تغییر دهید.
🔹مزایای درایور DC 24 ولت 500 وات:
- 1- ابعاد کوچک
- 2- از باتری محافظت می کند، در صورت افت ولتاژ واحد کنترل خاموش می شود.
- 3- مناسب برای موتورهای DC براش با جاروبک توان از 100 الی 500 وات
- معایب درایور DC 24 ولت 500 وات:
- 1-کاملا ضد آب نیست(در صورت غوطه ور شدن در آب آسیب خواهد دید.)
- 2- توان ذکر شده 500 وات نامی است و بهتر است تا قدرت 350 وات استفاده شود.
⁉️آیا می توان الکتروموتور با ولتاژ 12 ولت راهاندازی کرد :
خیر، این درایور جهت محافظ باتری در ولتاژ کمتر از 21 ولت قطع خواهد کرد و می بایست از درایور های بدون محافظ باتری استفاده شود.
برای فرمان از چه قطعاتی می توان استفاده کرد:
- دسته گاز : هر مدل دسته گاز برای این درایور قابل استفاده می باشد.(نکته در صورت که دسته گاز نمایشگر داشته باشد حتما 24 ولت تهیه نمایید)
- پدال : برای کنترل از پدال هایی که از سنسور اثر هال استفاده می کنند می توانید بهره بگیرید.
- پتانسویمتر و ولوم : برای کنترل آن می توان از یک ولوم 5 کیلو الی 20 کیلو اهم در قسمت کنترل نصب کنید.
- میکرو کنترلر و DAC : اگر ولتاژ بین 1.1 ولت الی 4.1 ولت به ورودی سوکت کنترل تامین نماید توان الکتروموتور را می تواند کنترل نمایید.
📃نتیجه گیری:
در نهایت، اگر به دنبال یک کنترلر یا درایور قدرتمند، قابل اعتماد و سازگار با موتورهای DC 24 ولت هستید، این درایور 500 وات با جریان خروجی 25 آمپر انتخابی ایدهآل برای دوچرخهها و اسکوترهای برقی است. طراحی مستحکم، کارایی بالا و نصب آسان، این محصول را به گزینهای مناسب برای ارتقاء یا تعمیر سیستم محرکه وسایل نقلیه برقی سبک تبدیل کرده است. با انتخاب این درایور، عملکرد بهینه و عمر طولانیتری را برای وسیله برقی خود تضمین کنید.
