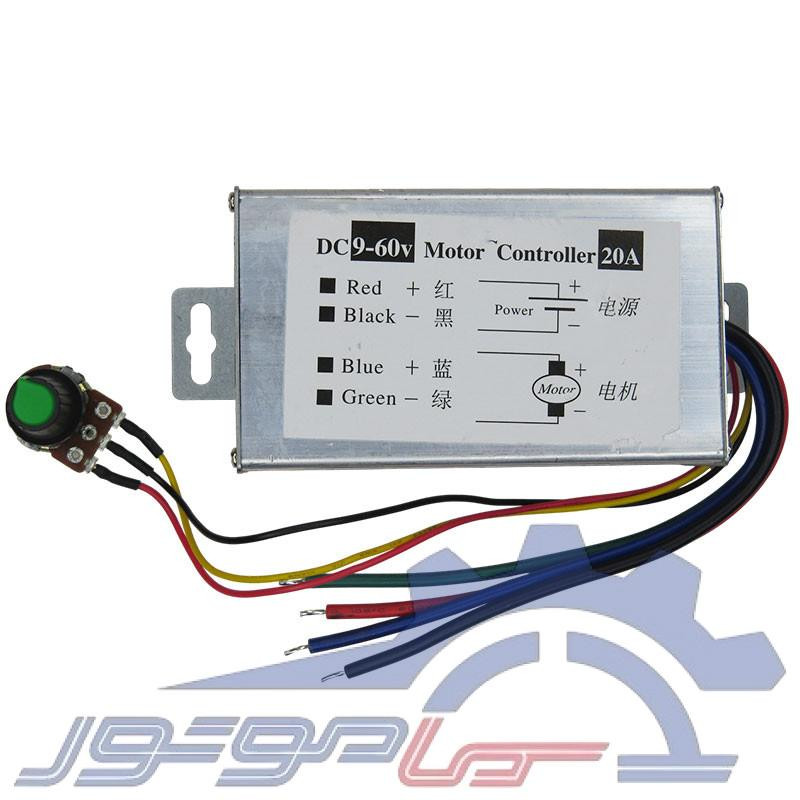

درایور DC ولومی 9-60 ولت - 20 آمپر

    کد DDC00005

  •     درایور مناسب برای موتور های 750 ، 775 ، 795
  •    ولتاژ ورودی: 9 تا 60 ولت
  •     20 آمپر جریان حداکثر
  •     دارای ولوم نصب شده
  •     امکان کنترل الکتروموتور0 الی 100 درصد دور نامی
  •     مناسب الکتروموتور DC از 9 الی 60 ولت
موجود
1,370,000 ریال
تخفیف 280,000 ریال
1,090,000 ریال

سایر مشخصات محصول

وزن (گرم) : 100
کشور سازنده : چین
چرخه کاری : S1(کارکرد دائم)
نوع کالا : درایو DC
حداکثر توان درایو (POWER) : 20 آمپر
نحوه کنترل درایو : ولوم 5K اهم
وضعیت قطعه : نو
طول محصول(میلیمتر) : 90 میلیمتر
عرض محصول (میلیمتر) : 50 میلیمتر
ارتفاع محصول (میلیمتر) : 35 میلیمتر

سایر مشخصات درایور  DC ولومی  9-60 ولت - 20 آمپر

  • درایور DC برای ولتاژ 9 الی 60 ولت
  • حداکثر جریان دائم 20 آمپر
  • کنترل دور توسط ولوم و پتایسومتر 3 سی(توجه : امکان استفاده از دسته گاز و پدال وجود ندارد)
  • جعبه آلمینومی
  • ورودی و خروجی سیمی
  • فرکانس کاری 25 کیلوهرتز
  • روش کنترل دور PWM

کاربردها

  • ماشین برقی کودک
  • کنترل دور موتور تا 300 وات
  • تغییر سرعت پمپ های دی سی
  • کنترل توان لامپ خودرو
  • کنترل سرعت الکتروموتورهای 12 ولت با برق خودرو
  • کاهش و کنترل جریان در مدارات دی سی

از این درایور برای الکتروموتور های تا توان 200 وات مناسب بوده و حداکثر جریان 20 آمپر را تحمل می نمایید. نحوه عملکرد آن بصورت PWM است. بدین معنی که با سرعت بالا حدود 20 هزار بر ثانیه الکترموتور را خاموش و روشن می کند. این زمان با توجه به لختی الکتروموتور بسیار ناچیز بوده و اصلا به چشم نمی آیند. حال با کنترل زمان روشن بودن و خاموش بودن از صفر الی 100 درصد توان اعمالی به الکتروموتور تغییر می کند که نتیجه آن کنترل سرعت روی شفت خروجی الکتروموتور است. این روش دقیقی برای کنترل سرعت نیست و با تغییر بار دور خروجی تغییر می کند.

دیگر مقالات که می توانید مطالعه فرمایید :

طراحی درایور برای موتور های براشلس دیسی

ملاحضات کاربردی و راه‌اندازی:

  • ورودی و خروجی را حتما شناسایی و به هیچ عنوان جابجا وصل نکنید.
  • پلاریته سیم های ورودی را توجه بفرمایید اشتباه نشود. چون در این دایور ها هیچ حفاظتی برای این مسئله در نظر گرفته نشده است
  • جریان 20 آمپر به عنوان نامی و حداکثر می باشد لذا می بایست جریان راه‌اندازی الکتروموتور را در نظر گرفت
  • حتما در قسمت ورودی از فیوز 20 آمپر استفاده نمایید

نحوه راه‌اندازی :

راه‌اندازی این درایور بسیار ساده است. نقشه روی بدنه درایور کاملا گویا و کافی است.

  • محمد
    1399-06-04

    آیا این درایور دسته گاز میخوره

    پاسخ مدیر

    سلام، خیر


    برای اتصال دسته گاز این این مدل استفاده نمایید


    درایور با قابلیت ورودی دسته گاز و پدال

  • هادی
    1399-06-13

    سلام ایا این درایو سنسور هال پشتیبانی میکنه؟

    پاسخ مدیر

    سلام


    خیر این درایور بصورت مدار بسته نیست و فقط پنهای پالس را کنترل می کند (در واقع توان اعمالی روی الکتروموتور )
