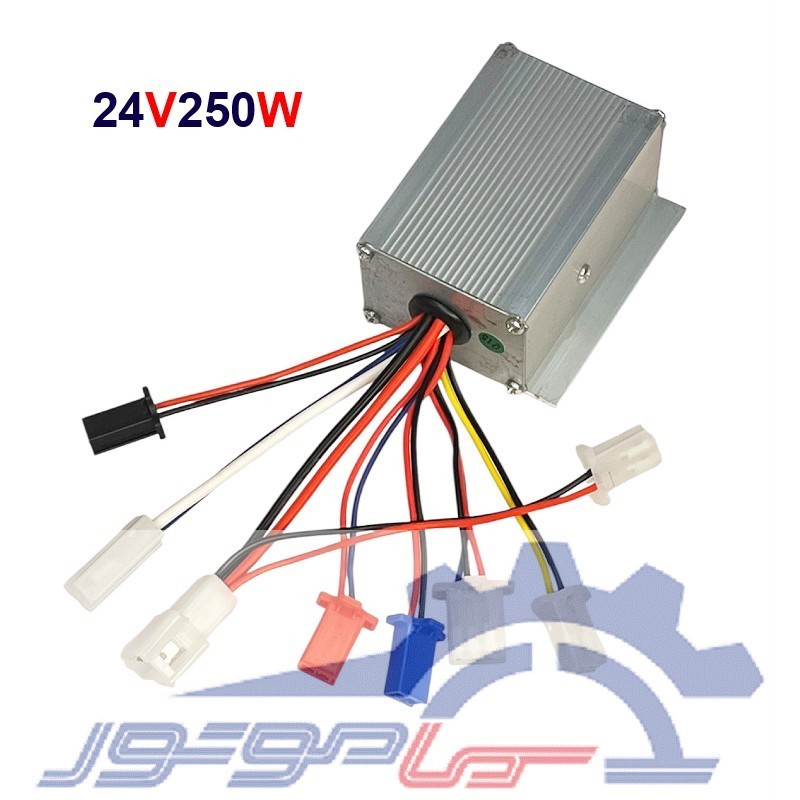

درایور 24 ولت 250 وات دوچرخه و اسکوتر برقی

درایور 24 ولت 250 وات دوچرخه و اسکوتر برقی:

این درایور برای انواع الکتروموتور های DC که آهنربای ثابت دارند و ولتاژ کاری 24 ولت دارند مناسب است توان الکتروموتور نباید از 250 وات بیشتر باشد. عمده کاربر آن در دوچرخه و اسکوتور برقی است. در صورت که ولتاژ ورودی از 20 ولت کاهش پیدا کند درایور غیر فعال می گردد این عمل مانع از خرابی باتری و سلول های داخلی آن می شود.

درایور موتور DC مدل LB27 یک کنترلر الکترونیکی مخصوص موتورهای جاروبک‌دار با ولتاژ 24 ولت و توان 250 وات است که عمدتاً در دوچرخه‌ها و اسکوترهای برقی استفاده می‌شود.از مهم‌ترین ویژگی‌های آن می‌توان به پشتیبانی از ترمز الکتریکی (E-Brake) اشاره کرد. نصب آن ساده است و به‌صورت مستقیم به باتری و موتور متصل می‌شود. سیستم خنک‌کاری آن از نوع هواخنک بوده و برای فضاهای بسته یا نیمه‌صنعتی مناسب است. این مدل تنها برای موتورهای DC براش‌دار (دو سیمه) طراحی شده است. با استفاده از این درایور می‌توان عملکرد روان، ایمن و قابل اعتماد وسایل نقلیه برقی سبک را تضمین کرد.

 درایور موتور DC مدل LB27مخصوص دوچرخه و اسکوتر برقی:

🔹 ولتاژ ورودی: 24 ولت DC
🔹 توان نامی: 250 وات
🔹 نوع موتور قابل پشتیبانی: موتور DC جاروبک‌دار (دو سیمه)
🔹 روش کنترل: سیگنال گاز دستی (Throttle) - PWM
🔹 خنک‌کاری: هوا خنک بدنه آلومینیومی(Passive Cooling)
🔹 مناسب برای:دوچرخه برقی، اسکوتر برقی، وسایل نقلیه سبک شهری

مدار ترمز :

این مدار دارای یک سوکت ورودی و یک سوکت خروجی است. سوکت ورودی فرمان را از دسته ترمز به درایور می آورد می بایست از یک سوئیچ استفاده گردد. مدار خروجی آن نیز برای چراغ ترمز است که حداکثر دو آمپر لامپ رشته ای یا LED را روشن می کند.

مدار فرمان یا سوئیچ اصلی :

برای فعال سازی مدار داخلی این درایور کافیست سوکت اصلی اتصال کوتاه کنید. این سوکت برق مدار داخلی از خود عبور می دهد و تا زمانی که اتصال برقرار نگردد خروجی ظاهر نخواهد شد.

سوکت شارژر :

این سوکت بصورت مستقیم به باتری متصل است و وظیفه آن شارژ باتری است. لازم به ذکر است که برای شارژ صحیح باتری نیاز به شارژ اتومات که قطع کن داخلی دارند هست

سوکت کنترل سرعت یا دسته گاز :

این سوکت 3 پین سرعت درایور کنترل می نماید. نحوه عملکرد آن بدین صورت است که سیم اول GND سیم دوم +5 ولت و سیم سوم ورودی 1 الی 4 ولت است. این درایور بطور معمول به دسته گاز و پدال متصل می گردد. دسته گاز ها از یک سنسور اثر هال بهره می گیرند که به کمک آن با توجه به زاویه دسته ولتاژ بین 1 الی 4 ولت در خروجی ایجاد می کنند. در صورت لزوم می توانید از یک ولوم یا یک پتانسیومتر 5 الی 10 کیلو اهمی برای کنترل سرعت استفاده نمایید.

ملاحضات کاربردی :

1. این درایور فقط برای الکتروموتور های براش (دارای زغال) مناسب است
2. محافظت اضافه جریان و اتصال کوتاه ندارد لذا استفاده از فیوز در ورودی ضرروی است
3. در ولتاژ کمتر از 20 ولت درایور غیر فعال می گردد
4. محافظت اضافه ولتاژ ندارد
5. می توانید از مدار ترمز و چراغ ترمز استفاده نکنید
6. امکان راه‌اندازی با میکروکنترلر وجود دارد به شرط که به ورودی دسته گاز ولتاژ 1 الی 4 ولت اعمال گردد
7. برای ورودی می توانید از ترانس یا منبع سوئیچیگ با توان مناسب استفاده کنید(سوئیچینگ به عدم توانایی در تامین جریان لحظه ای پیشنهاد نمی شود)
