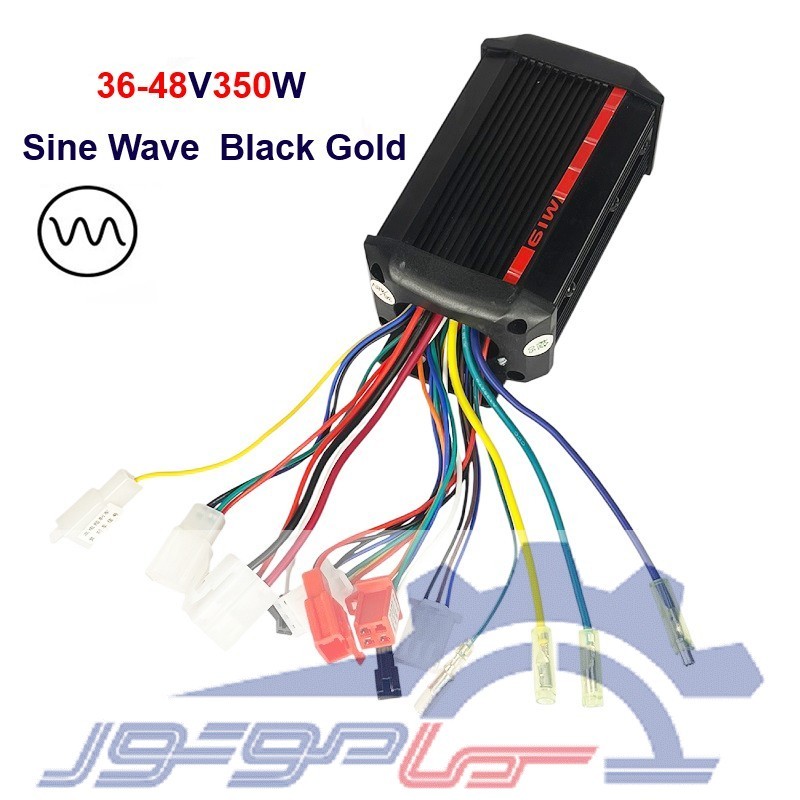

درایور براشلس 36-48 ولت 350 وات Sine wave :
درایور Brushless Black Gold Sine Wave یک نوع کنترلر موتور براشلس (Brushless DC یا BLDC) است که با استفاده از موج سینوسی (Sine Wave Drive) موتور را راهاندازی و کنترل میکند. این درایورها با نامهایی مانند "Black Gold Sine Wave Controller" یا "کنترلر سینوسی مشکی طلایی" در بازار شناخته میشوند و معمولاً در دوچرخهها، اسکوترها و موتورهای برقی نیمهحرفهای و حرفهای استفاده میشوند.
درایور Brushless Black Gold Sine Wave:
کنترلر Black Gold Sine Wave نوعی درایور موج سینوسی برای موتورهای براشلس سهفاز است که عملکرد نرم، بیصدا و بسیار بازدهی را فراهم میکند. برخلاف کنترلرهای موج مربعی (Square Wave) که در دورهای پایین لرزش و نویز دارند، درایورهای موج سینوسی با ایجاد سیگنالهای نرم و هماهنگ به موتور، باعث کاهش نویز صوتی، حرکت روانتر و افزایش بازده انرژی میشوند.
ویژگیها:
-
سازگار با موتورهای BLDC سه فاز با سنسور (Hall Sensor)
-
کنترل سرعت سینوسی واقعی با الگوریتمهای پیشرفته
-
شروع نرم (Soft Start) بدون تکان اولیه یا صدای شدید
-
کارکرد بیصدا، ایدهآل برای دوچرخه و موتور برقی
-
پشتیبانی از ولتاژهای مختلف 36V / 48V
-
حفاظتهای داخلی: اضافهجریان، اتصال معکوس، ولتاژ پایین، حرارت بالا
-
طراحی صنعتی با بدنه آلومینیومی مشکی
درایور براشلس 48-36 ولت 350 وات موج سینوسی یک دستگاه الکترونیکی است که برای کنترل موتور بدون جاروبک طراحی شده است که معمولاً در وسایل نقلیه الکتریکی یا کاربردهای صنعتی استفاده می شود. با ولتاژ 48-36 ولت کار می کند و توان خروجی آن 350 وات است. اصطلاح "موج سینوسی" به نوع شکل موجی اشاره دارد که برای به حرکت درآوردن موتور استفاده می شود و عملکرد روان و کارآمد را تضمین می کند. از درایورهای براشلس برای کنترل سرعت، گشتاور و جهت چرخش موتور بدون جاروبک استفاده می شود که آنها را به اجزای ضروری در کاربردهای مختلف تبدیل می کند.
درایور براشلس sine wave :
درایور موج سینوسی بدون جاروبک وسیله ای الکترونیکی است که برای کنترل موتورهای براشلس استفاده می شود که معمولاً در وسایل نقلیه الکتریکی، هواپیماهای بدون سرنشین و کاربردهای صنعتی یافت می شود. درایور یک شکل موج سینوسی برای به حرکت درآوردن موتور ایجاد می کند، از این رو اصطلاح "موج سینوسی" نامیده می شود. این شکل موج با ارائه کنترل دقیق سرعت، گشتاور و جهت چرخش، عملکرد روان و کارآمد موتور را تضمین می کند. موتورهای براشلس کارآمدتر و قابل اعتمادتر از همتایان برس خورده خود هستند، زیرا از کموتاسیون الکترونیکی به جای برس های مکانیکی استفاده می کنند. محرک موج سینوسی بدون جاروبک نقشی حیاتی در این فرآیند کموتاسیون ایفا می کند. سیگنال هایی را از حسگرهای تعبیه شده در موتور دریافت می کند که بازخوردی را در مورد موقعیت روتور ارائه می دهد. با تجزیه و تحلیل این بازخورد، درایور بدون جاروبک به سیمپیچهای موتور به شیوهای هماهنگ انرژی میدهد تا چرخش صاف را حفظ کند. به طور کلی، محرک موج سینوسی بدون جاروبک جزء حیاتی در سیستمهای موتور بدون جاروبک است که به بهینهسازی عملکرد، بهرهوری انرژی و پایداری کنترل کمک میکند.
ویژگی های درایور براشلس 48-36 ولت 350 وات Sine wave :
- توان 350 وات در ولتاژ 48-36 ولت
- حداکثر جریان نامی 18 آمپر
- قابلیت راه اندازی الکتروموتور بدون سنسور اثر هال (درایور های mode-2 این قابلیت دارند و در هر دو حالت پشتیبانی می کنند)
- خروجی سه فاز برای موتور با زاویه فاز 120 یا 60 درجه که قابلیت آتو لرن دارد و تنظیم خاصی نیاز نیست
- ورورد کنترل سرعت 1 الی 4.2 ولت برای دسته گاز و پدال
- درایور موتور براشلس بدون سنسور
- سرعت قابل انتخاب
- درایور 2 مد با خروجی سینوسی
- درایور موتور براشلس دوچرخه و اسکوتور
- قابلیت راه اندازی با سنسور و بدون سنسور
راه اندازی درایور براشلس 48-36 ولت 350 وات بدون سنسور :
این روش بسیار ساده است و نیازی به سیم کشی خاصی نیست،
- کافیست ابتدا سه سیم به ضخیم به رنگ های سبز/ آبی/ زرد درایور را به سه سیم قدرت موتور متصل نمایید
- پاور یا همان برق ورودی که می بایست در محدوده 48 ولت باشد به دو سیم ضخیم قرمز و مشکی درایور متصل کنید
- دسته گاز به سوکت سه سیم دسته گاز که دارای رنگ مشکی سبز و قرمز است وصل کنید
- در نهایت سیم قرمز تکی که ضخامت کمتری دارد و دارای واریرشو است به ولتاژ 48 وصل کنید تا درایور فعال شد
- دسته گاز بچرخانید می بایست موتور در یک جهت با سرعت که متناسب با زاویه دسته گاز یا پدال است حرکت کند.
مشکلات احتمالی :
- درایور فعال نشده است : ابتدا از سطح ولتاژ و توان منبع اطمینان حاصل فرمایید بعد از سیم سوئیچ یا همان فعال ساز درایور و در نهایت دسته گاز
- درایور حرکت می کند با سرعت ثابت : سیم بندی دسته گاز اشتباه است سیم قرمز 5 ولت و سیم مشکی زمین است سیم سبز ورودی ولتاژ 1 الی 4 ولت است
- اگر موتور حرکت نکرد حتما سیم بندی الکتروموتور چک نمایید. ضمنا هیچ کدام از سوکت ها نباید اتصالی یا به وسیله ای وصل باشند یعنی همه آزاد باشند
راه اندازی درایور براشلس 48-36 ولت 350 وات با سنسور :
در این حالت هیچ تفاوتی با روش بالا ندارد فقط سوکت 5 سیم می بایست به الکتروموتور وصل شود . معمولا رنگ های این 5 سیم با رنگ های روی موتور متناظر است و جای نگرانی نیست و یا حداقل دو سیم قرمز و مشکی در تغذیه 5 ولت سنسور ها می باشد وجود دارد و ممکن است سه سیم دیگر رنگ مشابه نداشته باشد در این حالت می بایست ترتیب رنگ بندی متناسب با ترتیب سیم در سیم های قدرت موتور باشد.
**نحوه سیم بندی درایور را میتوانید از قسمت پیوست ها دانلود کنید**
