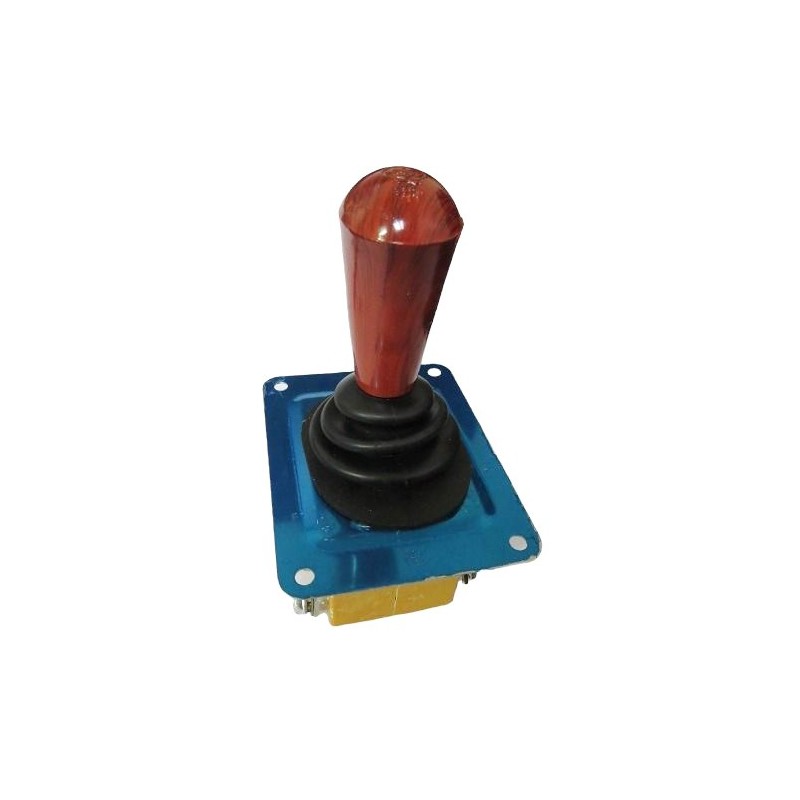

دسته دنده سه حالته ماشین برقی

دسته دنده سه حالته ماشین برقی :

در تولید و ساخت ماشین شارژی،از قطعات مختلفی برای ایجاد حرکت عقب و جلو استفاده می گردد.در بسیاری از ماشین شارژی های تولید شده برای ایجاد این حرکت از پدال ، کلید چکشی یا سلکتوری و همچنین کلید های فشاری استفاده می گردد.
یکی از طراحی های جالب و زیبا استفاده از دسته دنده در انواع ماشین شارژی برای ایجاد حرکت عقب و جلو می باشد.
این دسته کنترل ماشین شارژی، دارای 6 ترمینال پیچی بود که سه عدد آن در طرف راست و سه عدد دیگر در طرف چپ می باشند.پیچ های وسط در هر دو طرف ، پایه مشترک COM بوده و با فشار دادن اهرم به طرف جلو دو ترمینال از هر دو طرف به حالت close تغییر حالت می دهند. در صورتیکه دسته دنده را به عقب فشار دهیم در هر دو طرف دسته دنده دو ترمینال به حالت close تغییر حالت داده و دو ترمینال قبل به حالت open باز میگردند.
در حالتی که دسته دنده دقیقا در مرکز قرار دارد هیچ کدام از ترمینال ها به یکدیگر متصل نیستند.
بدنه پلاستیکی این اهرم دسته دنده به گونه ای طراحی شده که دمای ایجاد شده ناشی از عبور جریان از ترمینال ها را تا حد بالایی به راحتی تحمل می کند.
ترمینال های طراحی شده برای این دسته دنده ماشین شارژی ، به گونه ضخیم و باکیفیت از لحاظ آلیاژی طراحی شده که در حالت دائم بدون ایجاد مشکل توانایی عبور 60 آمپر جریان را دارا می باشد.
به جهت جلوگیری از ورود گرد وغبار به درون دسته دنده ، از عایقی از جنس پلاستیک انعطاف پذیر استفاده شده است.جهت اتصال میکانیکی این دسته دنده با کیفیت می توان از چهار عدد پیچ سایز M6 به همراه مهره به سطح استفاده نمود.
