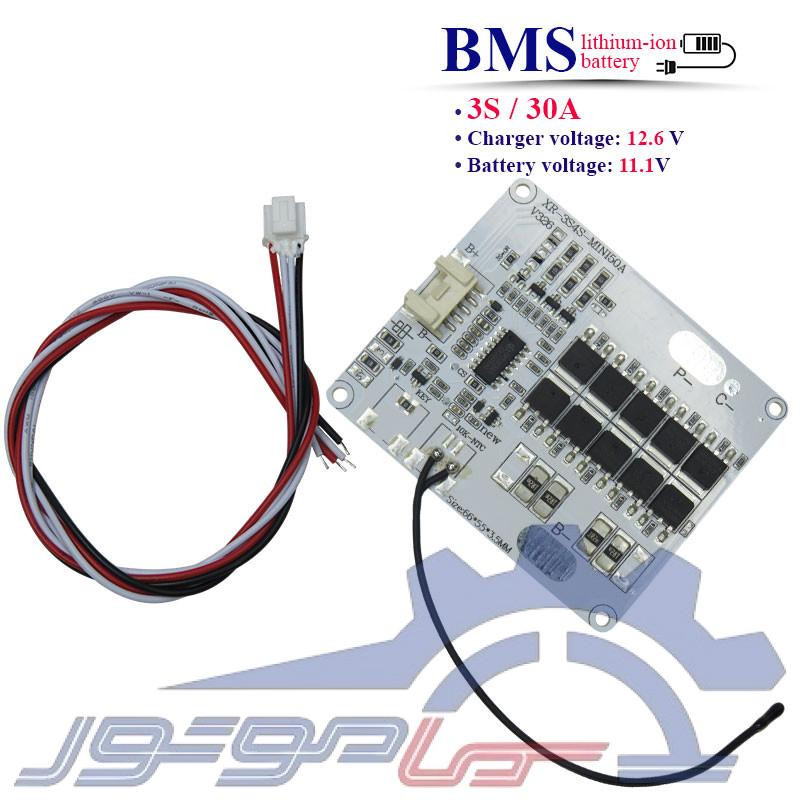

📌 ماژول محافظ شارژ باتری لیتیوم یون 3 سل 30 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 3 سل 30 آمپر (BMS) برای حفاظت و مدیریت پک های باتری لیتیوم یون 3 سل طراحی شده است. این برد با ولتاژ کاری 11.1 ولت و حداکثر ولتاژ شارژ 12.6 ولت، عملکرد شارژ و دشارژ پک را کنترل میکند. همچنین در برابر شارژ بیش از حد، دشارژ بیش از حد، جریان بیش از حد و اتصال کوتاه از باتری محافظت میکند. قابلیت ایجاد تعادل بین سلول ها به هماهنگ تر شدن وضعیت سلول های پک کمک کرده و 10 عدد ماسفت نیز برای پشتیبانی از جریان کاری مداوم 30 آمپر در مدار به کار رفته است.
🧩 ویژگی ها:
- مناسب برای پک باتری لیتیوم یون 3 سل
- حداکثر جریان کاری مداوم: 30 آمپر
- ولتاژ کاری: 11.1 ولت
- حداکثر ولتاژ شارژ: 12.6 ولت
- دارای پورت مشترک شارژ و دشارژ
- قابلیت ایجاد تعادل بین سلول ها
- مجهز به 10 عدد ماسفت
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک باتری لیتیوم یون 3 سل
- تجهیزات الکترونیکی قابل حمل
- منابع تغذیه باتری محور
- تجهیزات روشنایی
- سیستم های ذخیره انرژی
- پروژه های ساخت پک باتری
- تجهیزات کنترلی
- دستگاه های قابل شارژ
⚠️ نکات مهم:
🔹 PCB آلومینیومی: استفاده از PCB آلومینیومی در BMSهای جریان بالا یکی از مزایای مهم این بردها محسوب میشود. این نوع PCB با انتقال بهتر حرارت، دمای مسیرهای مسی را هنگام عبور جریان های بالا کاهش میدهد. افزایش دمای مسیرهای مسی میتواند باعث افزایش مقاومت مسیر و کاهش دقت اندازه گیری جریان توسط مقاومت شنت شود. به کارگیری PCB آلومینیومی این مشکل را برطرف کرده و باعث پایداری بیشتر عملکرد برد در جریان های بالا می شود.
🔹 به جهت خنک کاری بهتر ، بایستی با توجه به آلمینیومی بودن برد، توسط خمیر،نوار یا چسب سیلیکن آن را به سطح فلزی بچسبانیم در روش دوم نیز میتوانیم مقدار آمینیوم مسطح و کامل صاف را با استفاده از نوار سیلیکن روی ماسفت ها قرار دهیم
🔹این محصول یک ویژگی جالب و کاربردی دارد: میتوان با نصب یک کلید روی برد، خروجی را به راحتی قطع و وصل کرد. برای این کار کافی است مقاومت موجود روی برد را باز کرده و به جای آن از یک سوکت استفاده شود. این قابلیت به نوعی مانند یک کلید داخلی عمل میکند و دیگر نیازی به افزودن کلید جداگانه نیست. هر جا که این کانکتور دیده شود، نشاندهنده وجود یک سوییچ داخلی برای کنترل خروجی است، که مزیتی ویژه در طراحی این محصول به شمار می آید.
📐دستورالعمل سیم کشی:
- اتصال B-:سیم منفی از سلول اول (پایین ترین ولتاژ) به B- وصل شود.
- اتصال B1:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- اتصال B3:سر مثبت سل سوم به B+ وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
این برد BMS با جریان کاری 30 آمپر و قابلیت ایجاد تعادل بین سلول ها، انتخابی مناسب برای پک های لیتیوم یون 3 سل است و مجموعه ای از حفاظت های ضروری باتری را ارائه میدهد.
