📌 ماژول محافظ شارژ باتری لیتیوم یون 6 سل 40 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 6 سل 40 آمپر (BMS) برای کنترل و حفاظت از پک های باتری لیتیوم یون 6 سل طراحی شده است. این برد با ولتاژ کاری 22.2 ولت و حداکثر ولتاژ شارژ 25.2 ولت، عملکرد شارژ و دشارژ باتری را مدیریت کرده و از سلول ها در برابر اضافه شارژ، دشارژ بیش از حد، اتصال کوتاه و اضافه جریان محافظت میکند. وجود 12 عدد ماسفت در ساختار ماژول موجب افزایش پایداری مدار در عبور جریان شده و عملکرد مطمئن تری را برای پک های باتری لیتیوم یون فراهم میکند.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم یون 6 سل
- حداکثر جریان کاری مداوم 40 آمپر
- مجهز به 12 عدد ماسفت
- ولتاژ کاری 22.2 ولت
- حداکثر ولتاژ شارژ 25.2 ولت
- دارای پورت مشترک شارژ و دشارژ
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر اضافه جریان
- محافظت در برابر اتصال کوتاه

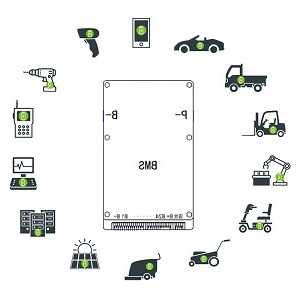

🔧 کاربردها:
- پک های باتری لیتیوم یون 6 سل
- تجهیزات قابل حمل
- سیستم های ذخیره انرژی
- منابع تغذیه قابل شارژ
- تجهیزات الکترونیکی
- پروژه های ساخت پک باتری
- سیستم های روشنایی اضطراری
- تجهیزات صنعتی و کنترلی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B5+: نقطه اتصال بین سلول پنجم و ششم به B5+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🔌 اتصال خروجی و شارژر
-P:این پایه برای خروجی BMS به بار (مثلاً موتور، مدار، لامپ) و همچنین ورودی برای شارژر می باشد. (از این پایه برای شارژ باتری ها هم استفاده می شود). و برای اتصال سر مثبت بار و از +B باتری به خروجی مثبت بار سیم کشی می شود.
🧾 جمع بندی:
این برد محافظ با جریان کاری 40 آمپر و ساختار حفاظتی کامل، گزینه ای مناسب برای مدیریت پکهای باتری لیتیوم یون 6 سل است. استفاده از این ماژول باعث افزایش ایمنی باتری، کنترل بهتر فرآیند شارژ و دشارژ و حفظ عملکرد پایدار در کاربردهای مختلف میشود.
