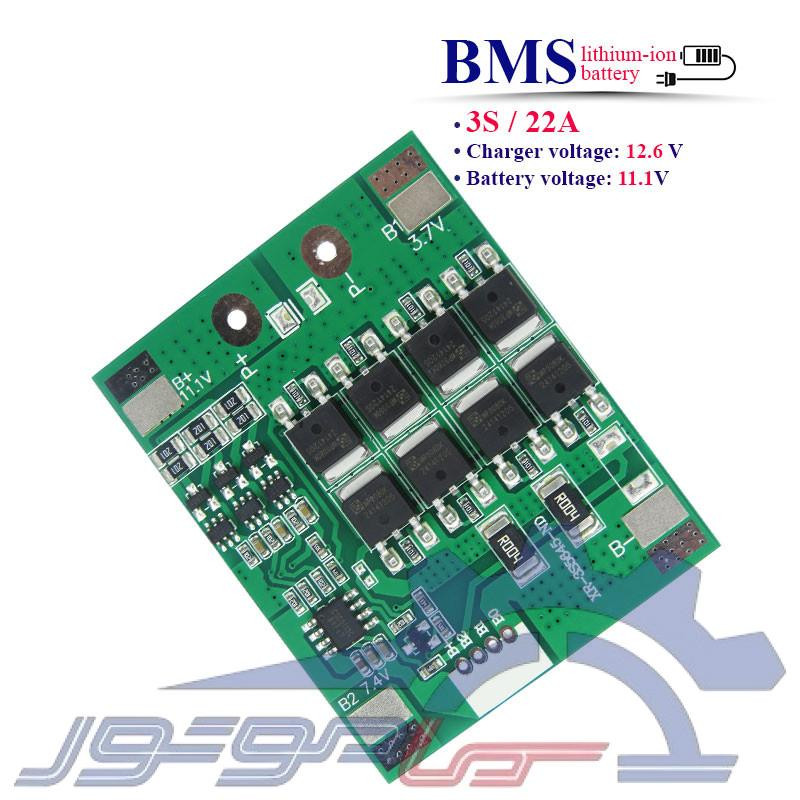

ماژول محافظ شارژ باتری لیتیوم یون 3 سل 22 آمپر

📌 ماژول محافظ شارژ باتری لیتیوم یون 3 سل 22 آمپر 🔋

🧩 ویژگی ها:

• مناسب برای پک های باتری لیتیوم یون 3 سل
• حداکثر جریان کاری مداوم 22 آمپر
• مجهز به 8 عدد ماسفت
• ولتاژ کاری 11.1 ولت
• حداکثر ولتاژ شارژ 12.6 ولت
• دارای پورت مشترک شارژ و دشارژ
• مجهز به سیستم ایجاد تعادل بین سلول ها
• محافظت در برابر شارژ بیش از حد
• محافظت در برابر دشارژ بیش از حد
• محافظت در برابر اضافه جریان
• محافظت در برابر اتصال کوتاه

🔧 کاربردها:

• پک های باتری لیتیوم یون 3 سل
• سیستم های ذخیره انرژی
• تجهیزات خورشیدی
• منابع تغذیه قابل حمل
• تجهیزات الکترونیکی
• سیستم های روشنایی اضطراری
• پروژه های ساخت پک باتری لیتیوم یون
• تجهیزات صنعتی و کنترلی

⚠️ نکات مهم:

• BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion  را برای باتری های LiFePO4 استفاده نکنید.)
• سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
• از باز کردن یا تغییر اجزای BMSخودداری کنید.
• تماس با هسته باتری یا نوار نیکل ممنوع است.
• اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
• استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
• حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
• باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
• هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
• هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
• از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.

📐دستورالعمل سیم کشی:

• اتصال B-:سیم منفی از سلول اول (پایین ترین ولتاژ) به B- وصل شود.
• اتصال B1:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
• اتصال B2:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
• اتصال B3:سر مثبت سل سوم به B+ وصل شود.

🔌 اتصال خروجی و شارژر

P+ و P-:این پایه ها برای خروجی برق به بار (مثلاً موتور، مدار، لامپ) و همچنین ورودی برای شارژر هستند. از این دو پایه برای شارژ باتری ها هم استفاده می شود.
