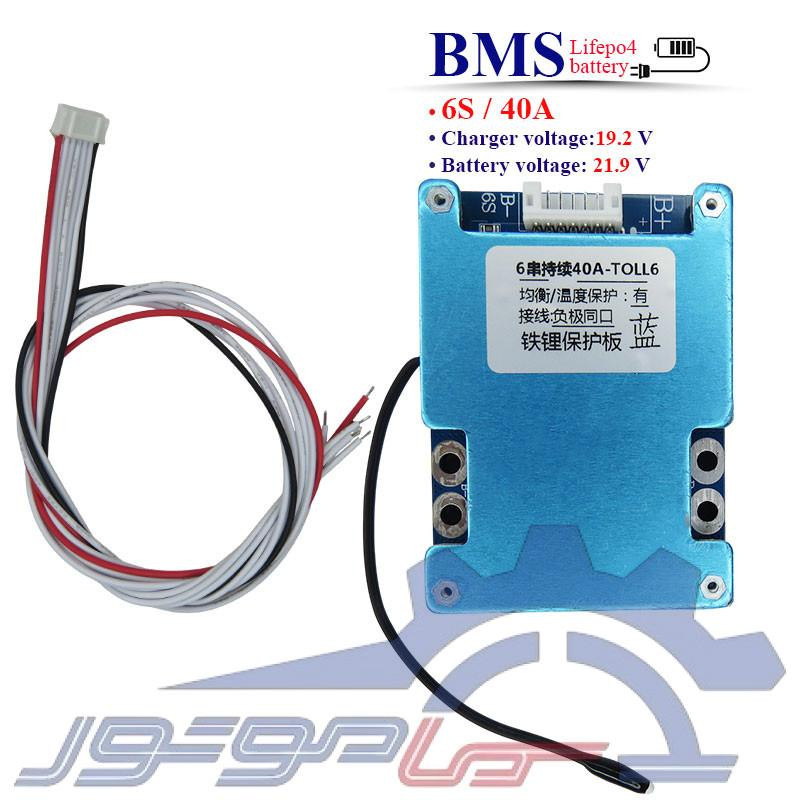

📌ماژول محافظ شارژ باتری لیتیوم فسفات 6 سل 40 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم فسفات 6 سل 40 آمپر (BMS) برای مدیریت و حفاظت از پک های باتری LiFePO4 طراحی شده است. این برد با ولتاژ کاری 19.2 ولت و حداکثر ولتاژ شارژ 21.9 ولت، فرآیند شارژ و دشارژ را به صورت دقیق کنترل کرده و از سلول های باتری در برابر شرایط غیرعادی محافظت میکند. استفاده از 6 عدد ماسفت عملکرد پایدار مدار را در جریان های کاری تضمین کرده و به همراه سیستم بالانس سلول ها، موجب افزایش بازده و طول عمر پک باتری میشود. همچنین مدارهای حفاظتی داخلی از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت میکنند.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم فسفات 6 سل
- حداکثر جریان کاری مداوم 40 آمپر
- مجهز به 6 عدد ماسفت
- ولتاژ کاری 19.2 ولت
- حداکثر ولتاژ شارژ 21.9 ولت
- دارای پورت مشترک شارژ و دشارژ (-P)
- مجهز به سیستم بالانس و تعادل بین سلول ها
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر اضافه جریان
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک های باتری لیتیوم فسفات 6 سل
- سیستم های ذخیره سازی انرژی
- دوچرخه و اسکوتر برقی
- تجهیزات خورشیدی
- منابع تغذیه قابل حمل
- تجهیزات الکترونیکی
- سیستمهای برق DC
- پروژه های ساخت پک باتری LiFePO4
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 7 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B5+: نقطه اتصال بین سلول پنجم و ششم به B4+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
- 🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
برد محافظ باتری لیتیوم فسفات 6 سل 40 آمپر یک ماژول BMS مناسب برای مدیریت شارژ و دشارژ باتری های LiFePO4 است. این محصول با 6 ماسفت، ولتاژ کاری 19.2 ولت و سیستم بالانس سلول ها، از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و باعث افزایش ایمنی، پایداری عملکرد و طول عمر باتری میشود.
