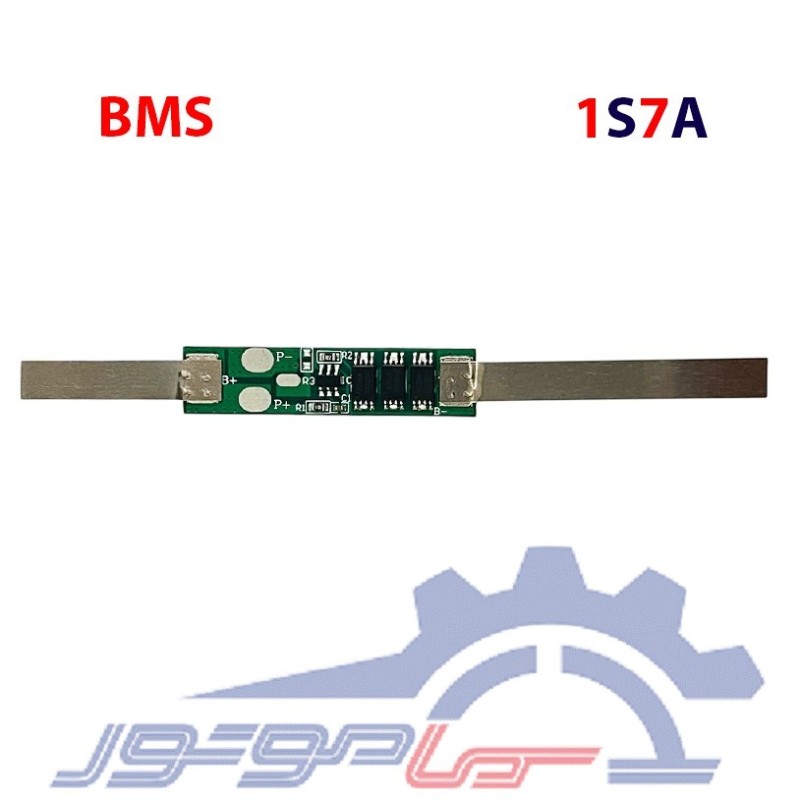

ماژول محافظ شارژ باتری لیتیومی1سل 7 آمپر BMS 1S 7A

ماژول محافظ شارژ باتری لیتیومی BMS 1S 7A با 3 ماسفت:

در دنیای امروز که دستگاه‌های قابل‌حمل و پروژه‌های مبتنی بر باتری روز‌به‌روز گسترده‌تر می‌شوند، حفاظت هوشمند از باتری‌های لیتیوم یون اهمیت بسیار بالایی دارد. استفاده از یک ماژول محافظ قابل‌اعتماد، نه تنها ایمنی سیستم را تضمین می‌کند، بلکه عمر مفید باتری را نیز افزایش می‌دهد.

ماژول XR-1 Series 7A با 3 ماسفت قدرتمند، یک BMS حرفه‌ای برای باتری‌های 18650 تک سل (1S) است که با طراحی دقیق، عملکرد پایدار و حفاظت چندگانه، انتخابی مطمئن برای انواع کاربردهای الکترونیکی، رباتیک، ابزارهای شارژی، سیستم‌های روشنایی و حتی دوچرخه‌های برقی سبک به شمار می‌آید.

مشخصات فنی ماژول :BMS 1S 7A

• نوع باتری پشتیبانی‌شده: لیتیوم یون 3.7 ولت (1 سلول)
• تعداد سلول‌های پشتیبانی‌شده:تک سلول (1S)
• جریان مجاز: 7 آمپر
• ولتاژ قطع شارژ:  4.25 ولت
• ولتاژ قطع دشارژ:  2.5 ولت
• تعداد ماسفت: 3 عدد MOSFET با کیفیت برای کاهش حرارت و افت ولتاژ
• ابعاد:36*8.5mm
• حفاظت در برابر اتصال کوتاه:دارد
• حفاظت در برابر شارژ بیش از حد:دارد
• حفاظت در برابر دشارژ بیش از حد:دارد

ویژگی های مدار محافظ باتری لیتیوم یون 1 سلول:

• پشتیبانی از باتری لیتیوم یون تک سلول (1S)
• جریان خروجی مداوم تا 7 آمپر
• دارای ۳ ماسفت قدرتی برای راندمان بالا
• حفاظت کامل در برابر شارژ بیش‌ازحد و دشارژ بیش‌ازحد
• محافظت در برابر اتصال کوتاه و جریان بیش‌ازحد
• ابعاد کوچک و مناسب پروژه‌های پرتابل و DIY
• مصرف توان پایین در حالت آماده‌به‌کار
• عملکرد پایدار در دمای گسترده (-40 تا +85 درجه سانتی‌گراد)
• سازگار با شارژرهای استاندارد لیتیوم یون
• افزایش عمر و ایمنی باتری
• نصب آسان با پین‌های B+/B- و P+/P-

کاربردهای ماژول XR-1 Series 7A:

• پاوربانک‌های DIY و صنعتی
• چراغ‌های LED شارژی و روشنایی اضطراری
• دوچرخه و اسکوتر برقی تک سل
• ابزارهای بی‌سیم مانند دریل، هویه شارژی و غیره
• پروژه‌های رباتیک
• سیستم‌های امنیتی قابل حمل و وایرلس
• مدیریت انرژی در پروژه‌های آموزشی و تحقیقاتی

نحوه اتصال ماژول :BMS1S 7A

B+ و B- → به دو سر باتری متصل می‌شوند.

P - → خروجی برای شارژ و دشارژ (بار) است.

مزایای استفاده از ماژول محافظ شارژ باتری لیتیومی 1 سل 7 آمپر:

افزایش طول عمر باتری: با کنترل دقیق فرآیند شارژ و دشارژ، عمر مفید باتری شما چندین برابر افزایش می‌یابد.

افزایش ایمنی: جلوگیری از خطرات ناشی از شارژ بیش از حد، دشارژ عمیق و اتصال کوتاه که ممکن است منجر به آتش‌سوزی یا انفجار شود.

کارایی بالا: با جریان 7 آمپر، مناسب برای کاربردهای با نیاز انرژی متوسط تا بالا.

سازگاری گسترده: قابل استفاده در انواع باتری‌های لیتیومی تک سلول، مناسب برای پروژه‌های مختلف الکترونیکی و الکتریکی.

نتیجه‌گیری:

ماژول   BMS 1S 7A  با ویژگی‌های منحصر به فرد خود، گزینه‌ای عالی برای مدیریت باتری‌های لیتیومی در انواع پروژه‌ها و کاربردها است. این ماژول با پشتیبانی از باتری‌های تک‌سلولی لیتیومی 3.7 ولت، محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، و جریان بیش از حد را تضمین می‌کند. از این رو، برای پروژه‌های پاوربانک‌های قابل حمل، سیستم‌های ذخیره‌سازی انرژی، رباتیک، و ابزارهای بی‌سیم کاربردهای گسترده‌ای دارد.
