🔋سیستم مدیریت باتری لیتیوم فسفات
برد BMS (Battery Management System) مدل 3S 80A یک سیستم قابل اعتماد و قدرتمند برای مدیریت، کنترل و حفاظت کامل از پکهای باتری لیتیوم فسفات (LiFePO4) است.
این ماژول برای پکهای سه سل (3S) طراحی شده و با جریان دشارژ پیوسته تا 60 آمپر، گزینهای مناسب برای پروژههای برقی، اسکوترها، دوچرخههای برقی، سیستمهای ذخیره انرژی کوچک، UPS و تجهیزات پرمصرف DC محسوب میشود.
این برد مدیریت باتری، فرآیندهای شارژ، دشارژ و بالانس سلولها را بهصورت هوشمند کنترل کرده و از بروز شرایط خطرناک مانند افزایش بیش از حد ولتاژ (Overcharge)، تخلیه بیش از حد (Overdischarge)، اتصال کوتاه (Short Circuit) و جریان بیش از حد (Overcurrent) جلوگیری میکند.
استفاده از این BMS باعث افزایش عمر مفید سلولهای LiFePO4، پایداری عملکرد پک باتری و ایمنی بالاتر در حین بهرهبرداری میشود.
طراحی فشرده، استفاده از قطعات قدرت با کیفیت و مدار محافظ مقاوم، این مدل را برای کار در شرایط کاری متنوع و جریانهای بالا کاملاً مناسب کرده است.
⚙️ ویژگیها و قابلیتهای کلیدی
🔋 پشتیبانی از پکهای 3 سل لیتیوم فسفات (3S)
- مخصوص پکهای باتری 3 سل سری (10.95V)
- کنترل و محافظت کامل از هر 3 سل بهصورت مستقل
- مناسب برای سلولهای لیتیوم فسفات
- قابلیت پیکربندی 3S, 4S, 5S
⚡ ظرفیت جریان بالا برای مصارف پرقدرت
- جریان پیوسته: تا 80 آمپر
- جریان لحظهای (Peak): تا 100 آمپر
- طراحی با پورت مجزا (Split Port) برای جداسازی مسیر شارژ و دشارژ و کاهش افت ولتاژ و گرما
🌡️ دارای سیستم حفاظت حرارتی هوشمند
- ورودی سنسور دما (NTC) جهت پایش حرارت پک
- قطع خودکار مدار در صورت افزایش بیش از حد دما برای جلوگیری از آسیب به سلها و MOSFET
🛡️ حفاظتهای چندمرحلهای دقیق:
- Overcharge Protection: جلوگیری از شارژ بیش از حد هر سلول
- Overdischarge Protection: قطع مدار هنگام افت بیش از حد ولتاژ سل
- Overcurrent Protection: حفاظت در برابر جریان بالاتر از حد مجاز
- Short Circuit Protection: قطع سریع مدار در اتصال کوتاه
- Cell Disconnect Protection: تشخیص قطع ارتباط هر سلول از مدار
🔁 سیستم بالانس داخلی سلولها (Cell Balancing)
- جریان بالانس: حدود 60 میلیآمپر
- ولتاژ فعالسازی بالانس: 3.4 ولت
- توازن ولتاژ سلها و افزایش عمر مفید پک باتری
- نمایش بالانس سلول ها توسط LED
🧠 طراحی با قطعات باکیفیت و افت توان پایین
- مجهز به چیپست مدیریت دقیق و MOSFETهایی با مقاومت کمتر از 3 میلیاهم
- کاهش تلفات حرارتی و افزایش راندمان سیستم
- مدار مقاوم و ایمن برای کارکرد طولانیمدت
⚙️ کاربردها:
- دوچرخه و اسکوتر برقی
- سیستمهای خورشیدی و UPS
- ابزارهای برقی و پروژههای DIY
- تجهیزات قابلحمل با توان بالا

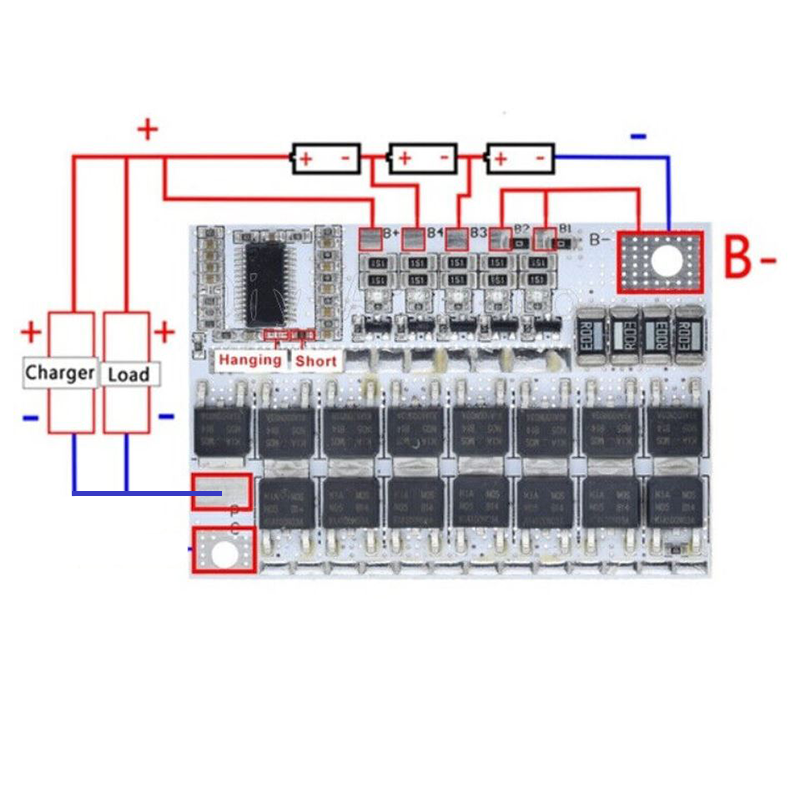

🔗نحوه اتصال
B- :متصل به منفی اولین سلول (سلول شماره 1)
B1 : بدون اتصال یا اتصال به B-
B2: بدون اتصال یا اتصال به B-
B3: بین سلول 1 و سلول 2 → مثبت سلول اول / منفی سلول دوم
B4: بین سلول 2 و سلول 3 → مثبت سلول دوم / منفی سلول سوم
B+ : متصل به مثبت آخرین سلول (سلول شماره 3)
P- : خروجی منفی شارژر (مسیر شارژ) و خروجی منفی مصرفکننده (مسیر دشارژ / بار)
B+ : مثبت مشترک برای شارژر و مصرفکننده (از مثبت آخرین سلول گرفته میشود)
🔧 نکات مهم نصب:
- حتماً ترتیب اتصال سیمها را از B- به سمت B4 رعایت کنید.
- ابتدا سیمهای تعادلی سلولها (B-, B1, B2, B3, B4) را وصل کنید، سپس P- و C- را متصل نمایید.
- اتصال اشتباه در ترتیب سیمها میتواند منجر به آسیب فوری به BMS شود.
- C- فقط مخصوص شارژر است و نباید به بار (Load) متصل شود.
- P- مخصوص بار مصرفی است و نباید برای شارژر استفاده شود.
⚠️نکات ایمنی و توصیههای مهم هنگام استفاده
- این ماژول یک شارژر نیست.
عملکرد آن فقط مدیریت و حفاظت از باتری است. برای شارژ باید حتماً از شارژر مخصوص باتریهای لیتیوم فسفات(LiFePO4) استفاده شود.
- از استفادهی آداپتور به جای شارژر خودداری کنید.
آداپتورها معمولاً فاقد کنترل دقیق ولتاژ و جریان هستند و ممکن است موجب آسیب جدی به BMS و سلولهای باتری شوند.
- رعایت ترتیب صحیح اتصال سیمها الزامی است.
پیش از اتصال شارژر یا بار، مطمئن شوید که سیمهای B-،B1تا B4، B+،P- و C- دقیقاً مطابق نقشهی سیمکشی و نوع پیکربندی (3S / 4S / 5S) وصل شده باشند. هرگونه اشتباه در ترتیب اتصال ممکن است باعث سوختن فوری برد یا سلولها شود.
- قبل از شارژ اولیه، ولتاژ هر سلول را بررسی کنید.
ولتاژ نامتعادل بین سلولها در زمان نصب اولیه میتواند باعث قطع شدن مدار محافظ یا افزایش حرارت غیرعادی شود.
- از تماس برد با قطعات فلزی، رطوبت یا مایعات جلوگیری کنید.
ماژول ضدآب نیست و تماس با رطوبت ممکن است منجر به اتصال کوتاه یا خوردگی مسیرهای مسی شود.
- از استفادهی باتریهای با ظرفیت یا وضعیت نامشابه خودداری کنید.
همهی سلولها باید از یک نوع، ظرفیت و وضعیت سلامت مشابه باشند تا سیستم بالانس و حفاظت بهدرستی عمل کند.
- برد را در محیطی با تهویه مناسب نصب کنید.
در هنگام شارژ و دشارژ با جریان بالا، برد ممکن است گرم شود. اطمینان حاصل کنید که تهویه کافی و فاصله از منابع حرارتی وجود دارد.
- در صورت فعال شدن محافظ حرارتی یا جریان بیش از حد، ابتدا منبع تغذیه و بار را جدا کرده و پس از چند دقیقه دوباره اتصال دهید.
هرگز BMS را در حالت خطا (Fault) مجدداً زیر بار قرار ندهید.
- در زمان لحیمکاری یا تغییر پیکربندی، منبع تغذیه و باتری را جدا کنید.
هرگونه تغییر در هنگام اتصال میتواند باعث آسیب دائمی به چیپ کنترل و MOSFETها شود.
- دمای کاری مجاز برد بین 40- تا 80+ درجه سانتیگراد است.
استفاده در خارج از این محدوده ممکن است باعث کاهش دقت حفاظت، قطع ناگهانی مدار یا خرابی قطعات الکترونیکی شود.
- در مدلهای دارای سنسور دما (NTC)، حتماً سنسور را به سطح سلولها متصل کنید.
عملکرد صحیح سیستم حفاظت حرارتی منوط به تماس مستقیم سنسور با پک باتری است.
- از قرار دادن برد در مجاورت مواد قابل اشتعال خودداری کنید.
در صورت بروز اتصال کوتاه یا آسیب فیزیکی، ممکن است گرمای بالایی تولید شود.
- در هنگام حمل و نقل پک باتری مجهز به BMS، خروجیهای آن را ایزوله کنید.
برای جلوگیری از اتصال تصادفی یا شوک الکتریکی، از درپوش یا عایق مناسب استفاده نمایید.
- برد را فقط برای باتریهای LiFePO4استفاده کنید.
استفاده با باتریهای NiMH، NiCdیا سرباسید (Pb) کاملاً ممنوع است و منجر به خرابی قطعات داخلی خواهد شد.
🔚 جمعبندی
بردBMS مدل 3S 80A )) با طراحی دقیق، حفاظت کامل و بالانس داخلی، گزینهای ایمن و قابلاعتماد برای پکهای باتری لیتیوم فسفات است.
جدا بودن مسیرهای شارژ و دشارژ باعث افزایش راندمان و کاهش حرارت میشود.
استفاده از MOSFETهای با مقاومت پایین و کنترل هوشمند دما و ولتاژ، این ماژول را به انتخابی ایدهآل برای پروژههای برقی، خورشیدی و کاربردهای DIY تبدیل کرده است.
ADM-02
