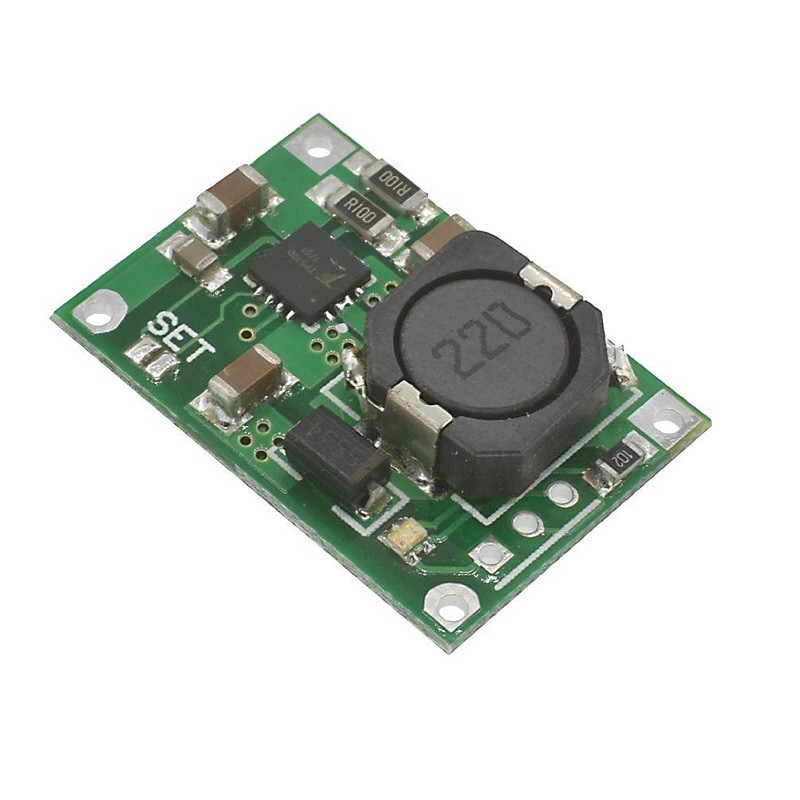

ماژول شارژر باتری لیتیوم TP5100 پشتیبانی از 4.2V و 8.4V جریان 2 آمپر

ماژول شارژر باتری لیتیوم TP5100:

ماژول TP5100 یک برد مدیریت شارژ قدرتمند و حرفه‌ای برای شارژ باتری‌های لیتیوم یون و لیتیوم پلیمر است که قابلیت شارژ تک سل (4.2V) و دو سل (8.4V) را با جریان خروجی تا 2 آمپر فراهم می‌کند. این ماژول یک انتخاب عالی برای استفاده در پروژه‌های DIY، پاوربانک‌ها، رباتیک، دستگاه‌های پرتابل و سیستم‌های برق اضطراری است.

این ماژول دارای طراحی ساده اما کارآمد بوده و دارای حفاظت داخلی در برابر اضافه شارژ، دمای بالا، جریان بالا و اتصال کوتاه می‌باشد. قابلیت انتخاب بین شارژ یک سل یا دو سل باعث شده تا TP5100 به یکی از محبوب‌ترین شارژرهای باتری در میان مهندسان و طراحان الکترونیک تبدیل شود.

ویژگی‌ها:

🔹 کنترلر حرفه‌ای شارژ باتری لیتیومی با چیپ TP5100
🔹 پشتیبانی از شارژ تک سلول (4.2V) و دو سلول (8.4V)
🔹 جریان شارژ تا 2 آمپر
🔹 راندمان بالا، طراحی جمع‌وجور
🔹 حفاظت در برابر دما، اتصال کوتاه، ولتاژ بالا و جریان بالا
🔹 مناسب برای پاوربانک، ابزارهای قابل حمل، باتری پک‌های سفارشی و پروژه‌های DIY

• محافظت در برابر اضافه جریان
• محافظت در برابر کاهش ولتاژ
• محافظت در برابر افزایش دما
• محافظت در برابر اتصال کوتاه
• نظارت بر دمای باتری
• محافظت در برابر قطب معکوس
• ولتاژ ورودی: منبع تغذیه DC 5-15 ولت.
• وضعیت شارژ: چراغ‌های آبی پر و بدون بار، چراغ‌های قرمز در حال شارژ.
• دوگانه لیتیومی قابل شارژ 8.4 ولت / 4.2 ولت.
• جریان شارژ قابل برنامه‌ریزی. 0.1 آمپر-2 آمپر.
• جریان شارژ ثابت قابل برنامه‌ریزی 10%-100%.
• ولتاژ عملیاتی گسترده، حداکثر برد 18 ولت.
• نشانگر وضعیت شارژ LED قرمز و سبز.
• محافظت در برابر دمای تراشه، محافظت در برابر جریان بیش از حد، محافظت در برابر افت ولتاژ.
• محافظت در برابر دمای باتری، خاموش شدن معکوس باتری، محافظت در برابر اتصال کوتاه.

نحوه تنظیم حالت شارژ:
با قرار دادن مقاومت مناسب روی برد می‌توانید حالت شارژ را بین 1 سل و 2 سل تنظیم کنید. به طور پیش‌فرض در اکثر نسخه‌ها، برد روی حالت شارژ 2 سل تنظیم شده است.
