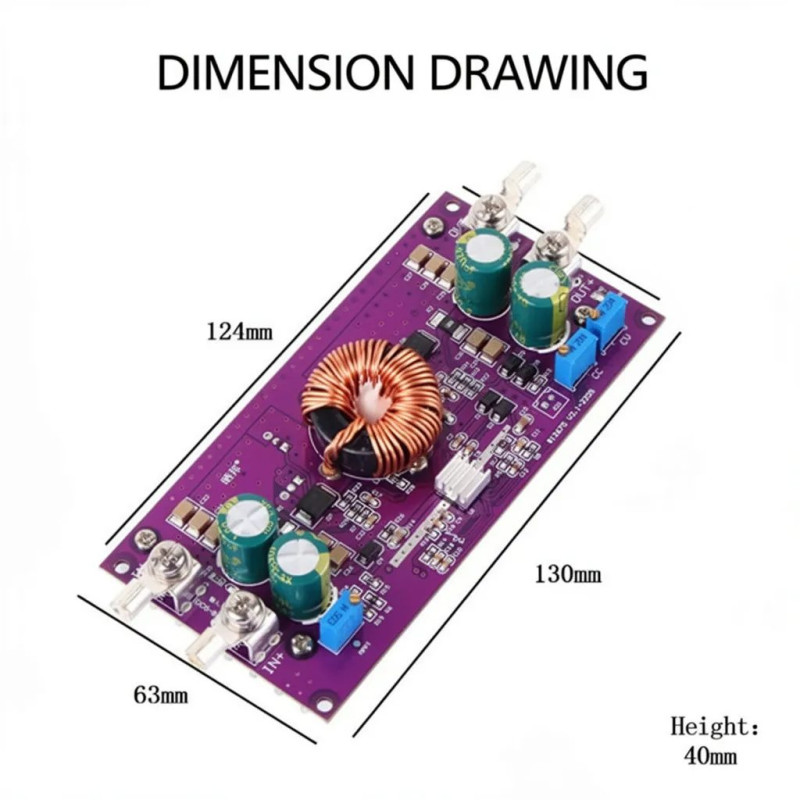

کنترلر شارژ خورشیدی MPPT با قابلیت باک و بوست (کاهش/افزایش ولتاژ) ورودی ۶ تا ۸۰ ولت، خروجی ۱٫۳ تا ۸۰ ولت/۲۰ آمپر

معرفی کلی

این ماژول کنترلر شارژ خورشیدی MPPT با قابلیت باک و بوست (کاهش/افزایش ولتاژ) برای سیستم‌های خورشیدی آف‌گرید، کامیون، خودروی تفریحی یا کمپر (RV)، کاربرد دریایی و ذخیره‌سازی باتری طراحی شده است؛ جایی که ولتاژ ورودی پنل یا باتری در بازهٔ وسیع تغییر می‌کند. دستگاه نقطه حداکثر توان (MPP) پنل را ردیابی می‌کند و خروجی را متناسب با شارژ باتری یا بار تنظیم می‌نماید.

نحوه استفاده و نصب

۱. پنل خورشیدی را به ترمینال‌های IN+ و IN− وصل کنید (رعایت قطب مثبت و منفی الزامی است).
۲. باتری یا بار را به ترمینال‌های OUT+ و OUT− متصل کنید.
۳. ولتاژ خروجی را با پتانسیومتر چنددور تنظیم کنید (با پیچ‌گوشتی).
۴. حداکثر جریان را با پتانسیومتر دوم در بازهٔ ۰ تا ۲۰ آمپر تنظیم کنید.
۵. دستگاه را روشن کنید؛ LED وضعیت را نشان می‌دهد (سبز = عادی، قرمز = اضافه‌بار یا اضافه‌ولتاژ).

مزایا و محدودیت‌ها

✅ مزایا: الگوریتم واقعی MPPT (نه PWM)، راندمان اوج ۹۵٪، کارکرد پیوسته در حالت باک و بوست، محافظت اضافه‌ولتاژ و اضافه‌دما، اندازه جمع‌وجور.
⚠️ محدودیت‌ها: بدون بلوتوث/اپلیکیشن و بدون RS485/CAN؛ تنظیم دستی؛ برای باتری لیتیومی بدون هماهنگی با BMS خارجی مناسب نیست.

✨ ویژگی‌های کلیدی

• ردیابی دیجیتال MPPT
• ورودی ۶ تا ۸۰ ولت مستقیم
• خروجی قابل تنظیم ۱٫۳ تا ۸۰ ولت، حداکثر ۲۰ آمپر مداوم (حداکثر ۲۵۰ وات)
• هیت‌سینک آلومینیومی + قطع حرارتی در ۸۵ درجه سلسیوس و بالاتر
• بدنه فلزی با درجه حفاظت IP65
• نشانگر LED وضعیت ورودی/خروجی و خطا

📐 مشخصات فنی

📦 بسته‌بندی و ابعاد

هر واحد در جعبه کارتن ارسال می‌شود. ابعاد تقریبی بسته: ۲۲ × ۱۷ × ۱۰ سانتی‌متر. وزن ناخالص حدود ۵۰۰ گرم.

🔌 سیم‌کشی و نصب

از سیم مسی رشته‌ای ۱۲ تا ۱۰ AWG استفاده کنید. گشتاور پیچ ترمینال حدود ۰٫۵ تا ۰٫۶ نیوتن‌متر. حداقل ۵ سانتی‌متر فاصله اطراف هیت‌سینک برای جریان هوا. نصب عمودی روی سطح غیرقابل اشتعال؛ از تابش مستقیم آفتاب روی بدنه پرهیز شود.

⚠️ نکات مهم

• به منابع AC یا اینورتر با زمین شناور وصل نشود.
• ولتاژ خروجی را قبل از اتصال باتری تنظیم کنید.
• گواهی UL/CE/TUV ندارد؛ برای استفاده صنعتی/تحقیقاتی تحت نظارت متخصص.
• عملکرد MPPT زیر ۱۵ ولت ورودی ضعیف‌تر است؛ بهینه بالای ۲۵ ولت.
