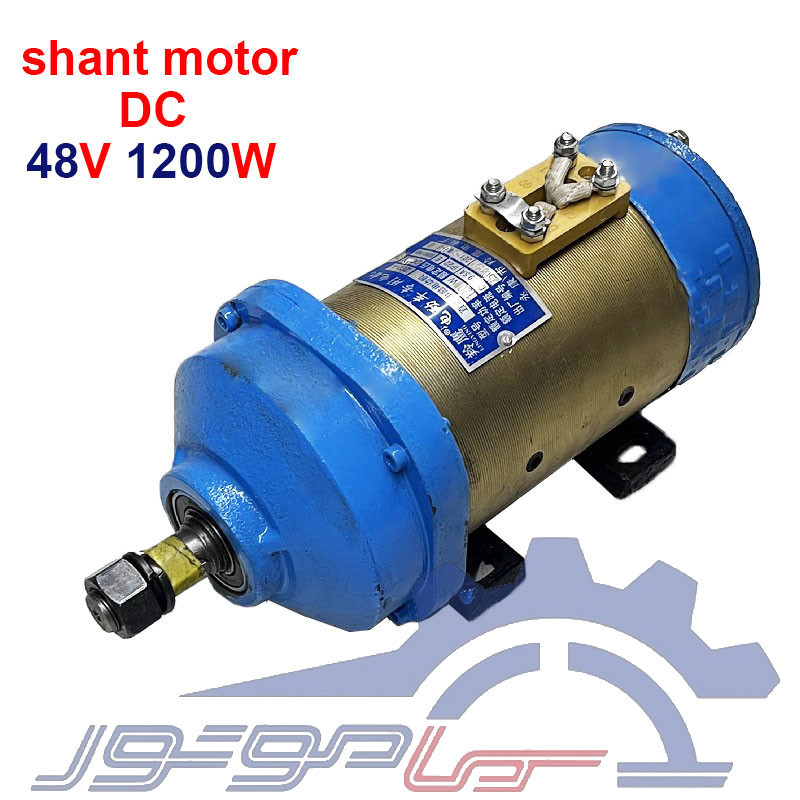

موتور شنت DC گیربکس دار 1200 وات:
یکی از برجستهترین ویژگیهای این موتور، ماهیت شنت بودن آن است. در این پیکربندی، سیمپیچ میدان به صورت موازی با آرمیچر قرار گرفته است. این طراحی باعث میشود موتور شنت بتواند سرعت خود را تا حد زیادی در برابر تغییرات بار حفظ کند. بنابراین، حتی زمانی که بار افزایش مییابد و موتور نیاز به گشتاور بیشتری دارد، افت سرعت آن ناچیز خواهد بود، که این امر برای کاربردهایی که نیاز به دقت و ثبات سرعت دارند، حیاتی است.
کلاس عایقبندی E موتور، دوام و اطمینان در شرایط کاری سخت را تضمین میکند و مقاومت آن را در برابر حرارت افزایش میدهد. درجه حفاظت IP22 نشاندهنده محافظت در برابر اجسام جامد بزرگتر از 12.5 میلیمتر و قطرات آب است که برای محیطهای صنعتی مناسب است. این موتور DC شنت، به دلیل طراحی و مشخصات فنی خود، گزینهای عالی برای پروژههایی است که نیاز به نیروی محرکه قوی و قابل اطمینان دارند.
به طور خلاصه،این موتور DC با ترکیب توان بالا، ولتاژ مناسب، طراحی گیربکسی و مقاومت بالا، یک انتخاب برتر برای کاربردهای خودروهای الکتریکی، تجهیزات صنعتی، رباتیک و هر سیستمی است که به یک موتور DC شنت با عملکرد استثنایی نیاز دارد.
موتور شنت چیست؟
موتور شنت (Shunt Motor) نوعی موتور الکتریکی جریان مستقیم (DC) است که در آن سیمپیچ آرمیچر و سیمپیچ میدان (که به آن سیمپیچ شنت نیز گفته میشود) به صورت موازی به منبع تغذیه وصل میشوند. این نوع سیمبندی موازی، ویژگیهای منحصربهفردی به موتور شنت میدهد که آن را برای کاربردهای خاصی ایدهآل میکند.
ویژگیهای اصلی موتور شنت:
1)سرعت نسبتاً ثابت: یکی از برجستهترین ویژگیهای موتور شنت، تمایل آن به حفظ سرعت ثابت تحت بارهای مختلف است. وقتی بار موتور افزایش مییابد (یعنی نیاز به گشتاور بیشتری دارد)، سرعت آن کمی کاهش پیدا میکند، اما این کاهش سرعت معمولاً ناچیز است. این خاصیت باعث میشود موتور شنت برای کاربردهایی که نیاز به سرعت یکنواخت دارند، مانند ماشینابزارها (تراش، فرز)، دمندهها (بلوورها) و نوار نقالهها، بسیار مناسب باشد.
2)کنترل سرعت: سرعت موتور شنت را میتوان به راحتی با تغییر جریان در سیمپیچ میدان (با استفاده از مقاومت متغیر در مسیر سیمپیچ میدان) یا با تغییر ولتاژ آرمیچر کنترل کرد. این امکان تنظیم دقیق سرعت را فراهم میکند.
3)ساختار سیم بندی:
مپیچ آرمیچر: این سیمپیچ به طور مستقیم به منبع تغذیه DC وصل است و وظیفه تولید گشتاور را بر عهده دارد.
سیم پیچ میدان (شنت): این سیمپیچ از تعداد زیادی دور سیم نازک تشکیل شده است و مقاومت بالایی دارد. این سیمپیچ نیز به طور موازی با آرمیچر به منبع تغذیه وصل میشود. چون مقاومت آن بالاست، جریان کمی از آن عبور میکند.
چرا به آن شنت میگویند؟
شنت در زبان انگلیسی به معنی “انشعاب” یا “مسیر موازی” است. در این موتور، سیمپیچ میدان به صورت موازی (شنت) با آرمیچر قرار گرفته است.
مشخصات موتور :
- موتور شنت DC گیربکس دار
- ولتاژ 48 ولت
- توان 1200 وات
- مدل ZD2-A
- برند LINGYENG
- جریان نامی:19.5 آمپر
- سرعت نامی موتور:3200RPM
- سرعت خروجی گیربکس:1000-1100RPM
- نسبت تبدیل:1/3
- استاندارد IP22
- کلاس عایق E
کاربردها:
- ماشینابزارهای صنعتی (مانند تراشکاری، فرزکاری)
- دمندهها و فنهای صنعتی
- نوارهای نقاله
- ماشینهای بافندگی
- برخی از کاربردهای پمپها
- و به طور کلی هر جایی که نیاز به سرعت نسبتاً ثابت و قابل کنترل باشد.
استاندارد IP22 و کلاس عایق E:
استاندارد IP22: این استاندارد مربوط به درجه حفاظت (Ingress Protection) در برابر ورود اجسام خارجی و آب است. عدد اول (2) نشاندهنده حفاظت در برابر اجسام جامد با اندازه بالای 12.5 میلیمتر (مانند انگشت) است و عدد دوم (2) نشاندهنده حفاظت در برابر قطرات آب است که به صورت عمودی سقوط میکنند. این استاندارد معمولاً برای تجهیزات داخلی که نیاز به حفاظت متوسط دارند، مناسب است.
کلاس عایق E: این کلاس به مقاومت حرارتی مواد عایق در موتورها و ترانسفورماتورها اشاره دارد. کلاس E به این معنی است که مواد عایق میتوانند تا دمای 120 درجه سانتیگراد را تحمل کنند. این دما شامل دمای محیط، دمای ناشی از جریان عبوری و اضافه دمای مجاز است. مواد با این کلاس عایقی، طول عمر و قابلیت اطمینان خوبی را در شرایط حرارتی مشخص ارائه میدهند.
