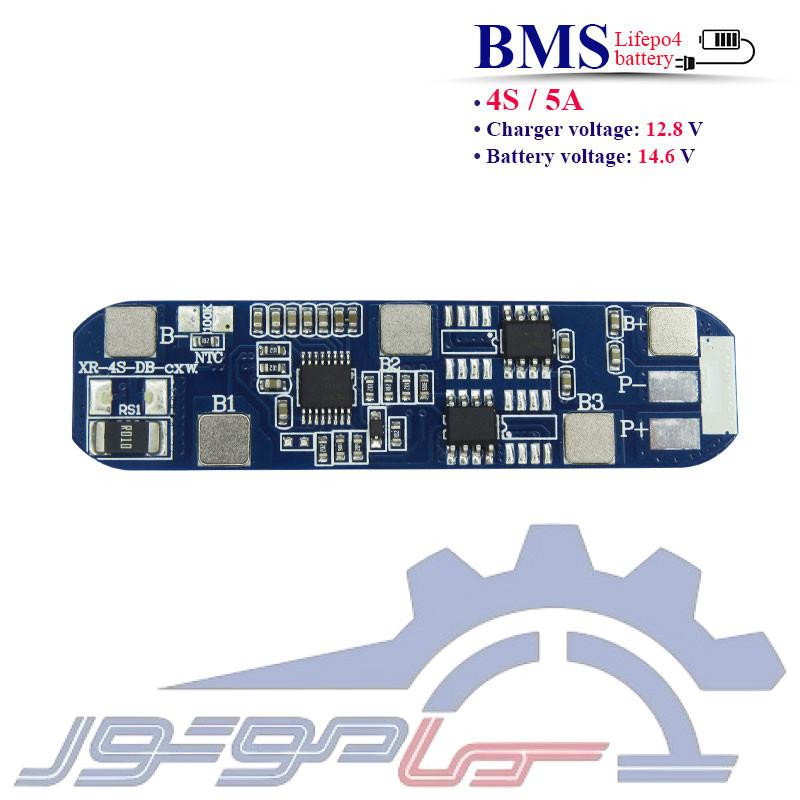

📌 ماژول محافظ شارژ باتری لیتیوم فسفات 4 سل 5 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم فسفات 4 سل 5 آمپر (BMS) برای حفاظت و کنترل پک های باتری لیتیوم فسفات 4 سل طراحی شده است. این برد با ولتاژ کاری 12.8 ولت و حداکثر ولتاژ شارژ 14.6 ولت، عملکرد شارژ و دشارژ باتری را کنترل کرده و از پک در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و جریان بیش از حد محافظت میکند. وجود 2 عدد ماسفت در ساختار این ماژول، عملکرد مناسب مدار را فراهم کرده و برای استفاده در پک های باتری با جریان کاری 5 آمپر گزینه ای کاربردی محسوب میشود.
🧩 ویژگی ها:
- مناسب برای پک باتری لیتیوم فسفات 4 سل
- حداکثر جریان کاری مداوم: 5 آمپر
- ولتاژ کاری: 12.8 ولت
- حداکثر ولتاژ شارژ: 14.6 ولت
- دارای پورت مشترک شارژ و دشارژ
- مجهز به 2 عدد ماسفت
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک باتری لیتیوم فسفات 4 سل
- تجهیزات الکترونیکی قابل حمل
- منابع تغذیه باتری محور
- سیستم های ذخیره انرژی
- تجهیزات روشنایی
- پروژه های ساخت پک باتری
- تجهیزات کنترلی
- دستگاه های قابل شارژ
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال B-:سیم منفی از سلول اول (پایین ترین ولتاژ) به B- وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- اتصال B3+:نقطه اتصال بین سلول سوم و چهارم به B3+ وصل شود.
- اتصال B+:سر مثبت سل چهارم به B+ وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
این برد محافظ 4 سل 5 آمپر، گزینه ای مناسب برای مدیریت و حفاظت از پک های لیتیوم فسفات است. مدارهای حفاظتی موجود در ماژول، کنترل بهتر شارژ و دشارژ و عملکرد ایمنتر باتری را فراهم میکنند.
