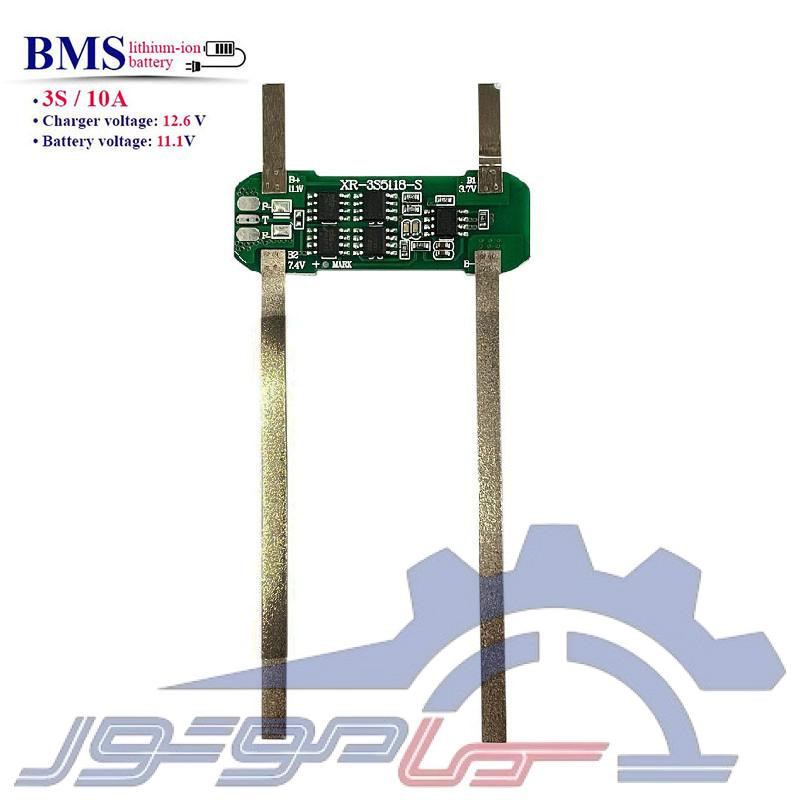

📌 ماژول محافظ شارژ باتری لیتیوم یون 3 سل 10 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 3 سل 10 آمپر (BMS) یک برد مدیریت باتری است که برای کنترل ایمن فرآیند شارژ و دشارژ پک های لیتیوم یون 3 سل طراحی شده است. این ماژول با ولتاژ کاری 11.1 ولت و حداکثر ولتاژ شارژ 12.6 ولت، شرایط عملکرد سلول های باتری را بهصورت مداوم پایش کرده و از بروز آسیب های ناشی از اضافه شارژ، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه جلوگیری میکند. همچنین وجود 4 عدد ماسفت و قابلیت ایجاد تعادل بین سلول ها، موجب توزیع یکنواخت ولتاژ بین سلول ها، افزایش پایداری عملکرد و بهبود طول عمر پک باتری میشود.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم یون 3 سل
- حداکثر جریان کاری مداوم 10 آمپر
- مجهز به 4 عدد ماسفت
- ولتاژ کاری 11.1 ولت
- حداکثر ولتاژ شارژ 12.6 ولت
- دارای پورت مشترک شارژ و دشارژ
- مجهز به سیستم ایجاد تعادل بین سلول ها
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر اضافه جریان
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک های باتری لیتیوم یون 3 سل
- سیستم های ذخیره انرژی
- تجهیزات خورشیدی
- منابع تغذیه قابل حمل
- تجهیزات الکترونیکی
- سیستم های روشنایی اضطراری
- پروژه های ساخت پک باتری لیتیوم یون
- تجهیزات صنعتی و کنترلی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال B-:سیم منفی از سلول اول (پایین ترین ولتاژ) به B- وصل شود.
- اتصال B1:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- اتصال B3:سر مثبت سل سوم به B+ وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال صحیح باشد تا مدار نسوزد.
🔌 اتصال خروجی و شارژر
P+ و P-:این پایه ها برای خروجی برق به بار (مثلاً موتور، مدار، لامپ) و همچنین ورودی برای شارژر هستند. از این دو پایه برای شارژ باتری ها هم استفاده می شود.
🧾 جمع بندی:
اگر برای پک باتری 3 سل خود به یک برد محافظ با جریان 10 آمپر نیاز دارید، این ماژول میتواند گزینه ای مناسب باشد. ترکیب مدارهای حفاظتی، 4 ماسفت و قابلیت ایجاد تعادل بین سلول ها، عملکرد مطمئن و محافظت مؤثر از باتری را در شرایط مختلف فراهم میکند.
