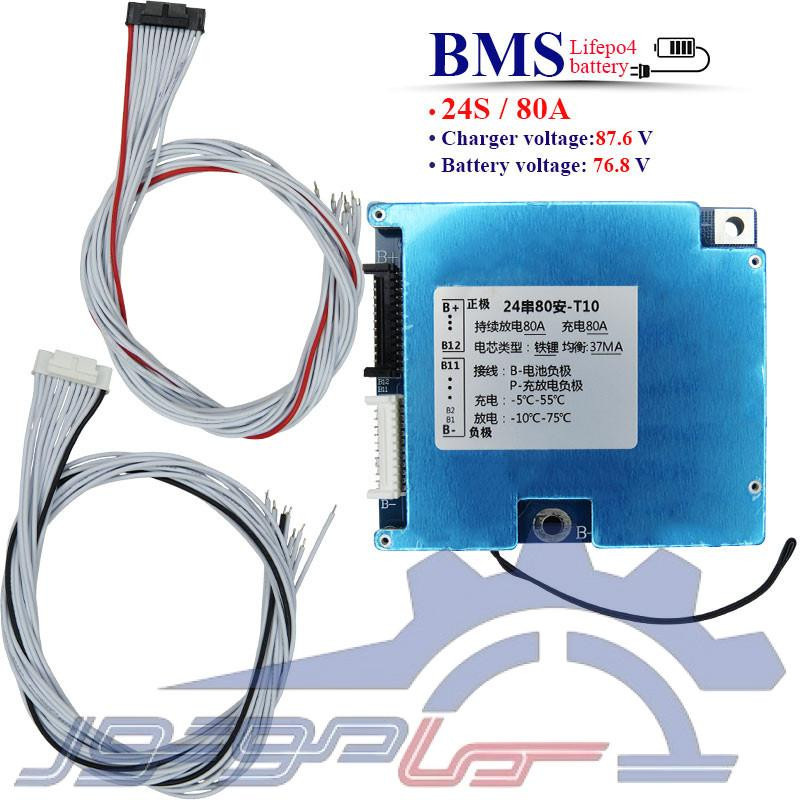

📌 ماژول محافظ شارژ باتری لیتیوم آهن فسفات 24 سل 80 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم آهن فسفات 24 سل 80 آمپر (BMS) برای مدیریت ایمن و کنترل دقیق پک های باتری LiFePO4 با ولتاژ بالا طراحی شده است. این برد با ولتاژ کاری 76.8 ولت و جریان کاری مداوم 80 آمپر، عملکردی پایدار در فرآیند شارژ و دشارژ باتری ارائه میدهد. حداکثر ولتاژ شارژ 87.6 ولت متناسب با ساختار پک های 24 سل لیتیوم آهن فسفات بوده و امکان شارژ استاندارد و مطمئن سلول ها را فراهم میکند. بهره گیری از 10 عدد ماسفت در طراحی مدار، موجب کنترل یکنواخت جریان، کاهش افت عملکرد و افزایش پایداری در شرایط کاری مختلف میشود. همچنین سیستم بالانس داخلی، اختلاف ولتاژ بین سلول ها را کنترل کرده و به حفظ تعادل و عملکرد مناسب پک کمک میکند. وجود سنسور دما (NTC) و مدارهای حفاظتی نیز از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و ایمنی مجموعه را افزایش میدهد.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم آهن فسفات 24 سل
- پشتیبانی از جریان کاری مداوم تا 80 آمپر
- مجهز به 10 عدد ماسفت
- سازگار با ولتاژ کاری 76.8 ولت و ولتاژ شارژ 87.6 ولت
- دارای پورت مشترک شارژ و دشارژ (-P)
- مجهز به سیستم بالانس و تعادل بین سلول ها
- دارای سنسور دما (NTC) برای کنترل وضعیت حرارتی
- حفاظت کامل در برابر شارژ، دشارژ، اضافه جریان و اتصال کوتاه
- مناسب برای کاربردهای صنعتی و سیستم های ذخیره انرژی
- افزایش پایداری عملکرد و ایمنی پک باتری
🔧 کاربردها:
- پک های باتری لیتیوم آهن فسفات 24 سل
- سیستم های ذخیره انرژی خورشیدی
- منابع تغذیه بدون وقفه (UPS)
- تجهیزات صنعتی و کنترلی
- سیستم های برق DC
- پروژه های ساخت پک باتری LiFePO4
- تجهیزات مخابراتی
- ماشین آلات و تجهیزات الکتریکی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 13 و 12 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B23+: نقطه اتصال بین سلول 23 و 24 به B23+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم آهن فسفات 24 سل 80 آمپر (BMS) گزینه ای مناسب برای مدیریت و حفاظت از پک های LiFePO4 با ولتاژ بالا است. این برد با ولتاژ کاری 76.8 ولت، حداکثر ولتاژ شارژ 87.6 ولت و 10 عدد ماسفت، عملکردی دقیق در کنترل شارژ و دشارژ باتری ارائه میدهد. بهره مندی از سیستم بالانس سلول ها، سنسور دما و مدارهای حفاظتی، موجب افزایش ایمنی، بهبود عملکرد و حفظ پایداری پک باتری شده و این محصول را برای سیستم های ذخیره انرژی، تجهیزات صنعتی و پروژه های حرفه ای به انتخابی مناسب تبدیل میکند.
