ماژول محافظ شارژ باتری لیتیوم یون 4 سل 80 آمپر پورت مجزا

🔋سیستم مدیریت باتری لیتیوم یون

بردBMS (Battery Management System) مدلS 4 80Aیک سیستم قابل اعتماد و قدرتمند برای مدیریت، کنترل و حفاظت کامل از پک‌های باتری لیتیوم‌یون  (Li-Ion)ست. این ماژول برای پک‌های چهار سل (4S) طراحی شده و با ظرفیت جریان پیوسته تا 60 آمپر، گزینه‌ای مناسب برای پروژه‌های برقی، اسکوترها، دوچرخه‌های برقی، سیستم‌های خورشیدی کوچک و تجهیزات پرمصرف DC محسوب می‌شود.
این برد مدیریت باتری، فرآیند شارژ، دشارژ و بالانس سلول‌ها را به‌طور هوشمند کنترل کرده و از بروز شرایط خطرناک مانند افزایش بیش از حد ولتاژ (Overcharge)، تخلیه بیش از حد (Overdischarge)، اتصال کوتاه  (Short Circuit) و جریان بیش از حد  (Overcurrent) جلوگیری می‌کند.
استفاده از این BMS باعث افزایش عمر مفید سلول‌ها، پایداری عملکرد سیستم و ایمنی بالاتر در حین استفاده می‌شود. طراحی فشرده و مدار مقاوم این مدل، آن را برای کار در شرایط متنوع محیطی نیز مناسب کرده است.

⚙️ ویژگی‌ها و قابلیت‌های کلیدی

🔋 پشتیبانی از پک‌های 4 سل لیتیوم‌ یون (4S)

• مخصوص پک‌های باتری4 سل سری (16.8V)
• کنترل و محافظت کامل از هر چهار سل به‌صورت مستقل
• مناسب برای سلول‌های لیتیوم-یون
• قابلیت پیکربندی 3S, 4S, 5S

⚡ ظرفیت جریان بالا برای مصارف پرقدرت

• جریان پیوسته: تا 80 آمپر واقعی
• جریان لحظه‌ای (Peak): تا 100 آمپر
• طراحی با پورت مجزا (Split Port) برای جداسازی مسیر شارژ و دشارژ و کاهش افت ولتاژ و گرما

🌡️ دارای سیستم حفاظت حرارتی هوشمند

• ورودی سنسور دما  (NTC) جهت پایش حرارت پک
• قطع خودکار مدار در صورت افزایش بیش از حد دما برای جلوگیری از آسیب به سل‌ها و MOSFET

🛡️ حفاظت‌های چندمرحله‌ای دقیق:

• Overcharge Protection: جلوگیری از شارژ بیش از حد هر سلول
• Overdischarge Protection: قطع مدار هنگام افت بیش از حد ولتاژ سل
• Overcurrent Protection: حفاظت در برابر جریان بالاتر از حد مجاز
• Short Circuit Protection: قطع سریع مدار در اتصال کوتاه
• Cell Disconnect Protection: تشخیص قطع ارتباط هر سلول از مدار

🔁 سیستم بالانس داخلی سلول‌ها (Cell Balancing)

• جریان بالانس: حدود 60 میلی‌آمپر
• ولتاژ فعال‌سازی بالانس: بین 4.14 تا 4.24 ولت
• توازن ولتاژ سل‌ها و افزایش عمر مفید پک باتری
• نمایش بالانس سلول ها توسط LED

🧠 طراحی با قطعات باکیفیت و افت توان پایین

• مجهز به چیپست مدیریت دقیق و MOSFETهایی با مقاومت کمتر از 3 میلی‌اهم
• کاهش تلفات حرارتی و افزایش راندمان سیستم
• مدار مقاوم و ایمن برای کارکرد طولانی‌مدت

⚙️ کاربردها:

•  دوچرخه و اسکوتر برقی

•  سیستم‌های خورشیدی و UPS

•  ابزارهای برقی و پروژه‌های DIY

•  تجهیزات قابل‌حمل با توان بالا

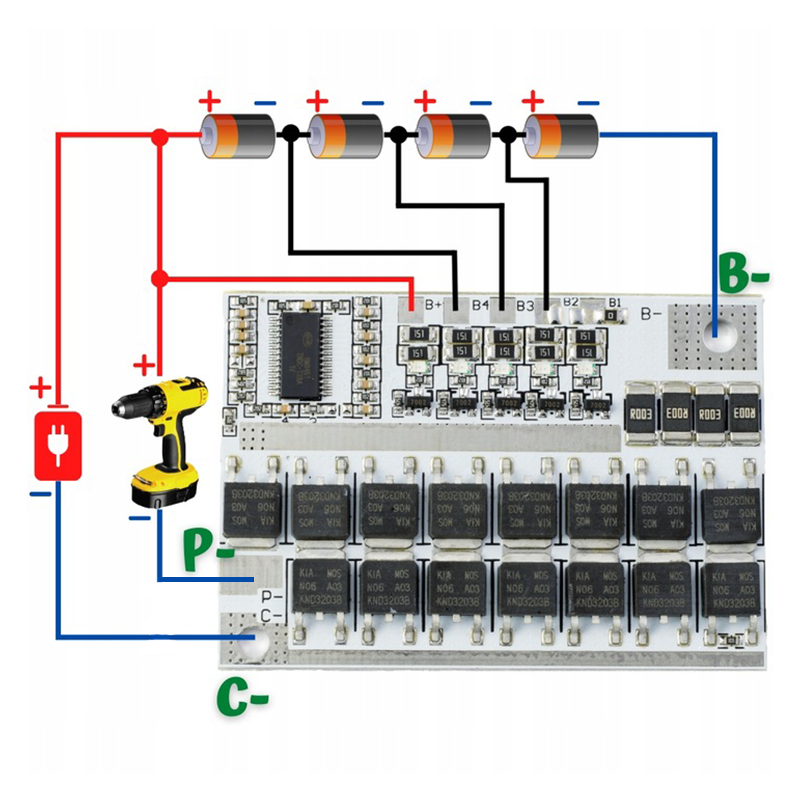

🔗نحوه اتصال

B- :متصل به منفی اولین سلول (سلول شماره 1)
B1 : بدون اتصال یا اتصال به B-
B2 : بین سلول 1 و سلول 2 → مثبت سلول اول / منفی سلول دوم
B3 : بین سلول 2 و سلول 3 → مثبت سلول دوم / منفی سلول سوم
B4 : بین سلول 3 و سلول 4 → مثبت سلول سوم / منفی سلول چهارم
B5 : متصل به مثبت آخرین سلول (سلول شماره 4)
C- : خروجی منفی شارژر (مسیر شارژ)
P- : خروجی منفی مصرف‌کننده (مسیر دشارژ / بار)
B+ : مثبت مشترک برای شارژر و مصرف‌کننده (از مثبت آخرین سلول گرفته می‌شود)

🔧 نکات مهم نصب:

• حتماً ترتیب اتصال سیم‌ها را از B- به سمت  B4 رعایت کنید.
• ابتدا سیم‌های تعادلی سلول‌ها (B-, B1, B2, B3, B4) را وصل کنید، سپس P- و C- را متصل نمایید.
• اتصال اشتباه در ترتیب سیم‌ها می‌تواند منجر به آسیب فوری به BMS شود.
• C- فقط مخصوص شارژر است و نباید به بار (Load) متصل شود.
• P- مخصوص بار مصرفی است و نباید برای شارژر استفاده شود.

⚠️نکات ایمنی و توصیه‌های مهم هنگام استفاده

• این ماژول یک شارژر نیست.
  عملکرد آن فقط مدیریت و حفاظت از باتری است. برای شارژ باید حتماً از شارژر مخصوص باتری‌های لیتیوم یون (Li-Ion) استفاده شود.
• از استفاده‌ی آداپتور به جای شارژر خودداری کنید.
  آداپتورها معمولاً فاقد کنترل دقیق ولتاژ و جریان هستند و ممکن است موجب آسیب جدی به BMS و سلول‌های باتری شوند.
• رعایت ترتیب صحیح اتصال سیم‌ها الزامی است.
  پیش از اتصال شارژر یا بار، مطمئن شوید که سیم‌های B-،B1تا  B4، B+،P- و C- دقیقاً مطابق نقشه‌ی سیم‌کشی و نوع پیکربندی (3S / 4S / 5S) وصل شده باشند. هرگونه اشتباه در ترتیب اتصال ممکن است باعث سوختن فوری برد یا سلول‌ها شود.
• قبل از شارژ اولیه، ولتاژ هر سلول را بررسی کنید.
  ولتاژ نامتعادل بین سلول‌ها در زمان نصب اولیه می‌تواند باعث قطع شدن مدار محافظ یا افزایش حرارت غیرعادی شود.
• از تماس برد با قطعات فلزی، رطوبت یا مایعات جلوگیری کنید.
  ماژول ضدآب نیست و تماس با رطوبت ممکن است منجر به اتصال کوتاه یا خوردگی مسیرهای مسی شود.
• از استفاده‌ی باتری‌های با ظرفیت یا وضعیت نامشابه خودداری کنید.
  همه‌ی سلول‌ها باید از یک نوع، ظرفیت و وضعیت سلامت مشابه باشند تا سیستم بالانس و حفاظت به‌درستی عمل کند.
• برد را در محیطی با تهویه مناسب نصب کنید.
  در هنگام شارژ و دشارژ با جریان بالا، برد ممکن است گرم شود. اطمینان حاصل کنید که تهویه کافی و فاصله از منابع حرارتی وجود دارد.
• در صورت فعال شدن محافظ حرارتی یا جریان بیش از حد، ابتدا منبع تغذیه و بار را جدا کرده و پس از چند دقیقه دوباره اتصال دهید.
  هرگز BMS را در حالت خطا (Fault) مجدداً زیر بار قرار ندهید.
• در زمان لحیم‌کاری یا تغییر پیکربندی، منبع تغذیه و باتری را جدا کنید.
  هرگونه تغییر در هنگام اتصال می‌تواند باعث آسیب دائمی به چیپ کنترل و MOSFETها شود.
• دمای کاری مجاز برد بین -40 تا +80 درجه سانتی‌گراد است.
  استفاده در خارج از این محدوده ممکن است باعث کاهش دقت حفاظت، قطع ناگهانی مدار یا خرابی قطعات الکترونیکی شود.
• در مدل‌های دارای سنسور دما (NTC)، حتماً سنسور را به سطح سلول‌ها متصل کنید.
  عملکرد صحیح سیستم حفاظت حرارتی منوط به تماس مستقیم سنسور با پک باتری است.
• از قرار دادن برد در مجاورت مواد قابل اشتعال خودداری کنید.
  در صورت بروز اتصال کوتاه یا آسیب فیزیکی، ممکن است گرمای بالایی تولید شود.
• در هنگام حمل و نقل پک باتری مجهز به BMS، خروجی‌های آن را ایزوله کنید.
  برای جلوگیری از اتصال تصادفی یا شوک الکتریکی، از درپوش یا عایق مناسب استفاده نمایید.
• برد را فقط برای باتری‌های Li-Ion و Li-Pol استفاده کنید.
  استفاده با باتری‌های  NiMH، NiCdیا سرب‌اسید (Pb) کاملاً ممنوع است و منجر به خرابی قطعات داخلی خواهد شد.

🔚 جمع‌بندی

بردBMS مدل 4S 80A )پورت مجزا) با طراحی دقیق، حفاظت کامل و بالانس داخلی، گزینه‌ای ایمن و قابل‌اعتماد برای پک‌های باتری لیتیوم‌یون است.
جدا بودن مسیرهای شارژ و دشارژ باعث افزایش راندمان و کاهش حرارت می‌شود.
استفاده از MOSFETهای با مقاومت پایین و کنترل هوشمند دما و ولتاژ، این ماژول را به انتخابی ایده‌آل برای پروژه‌های برقی، خورشیدی و کاربردهای DIY تبدیل کرده است.
