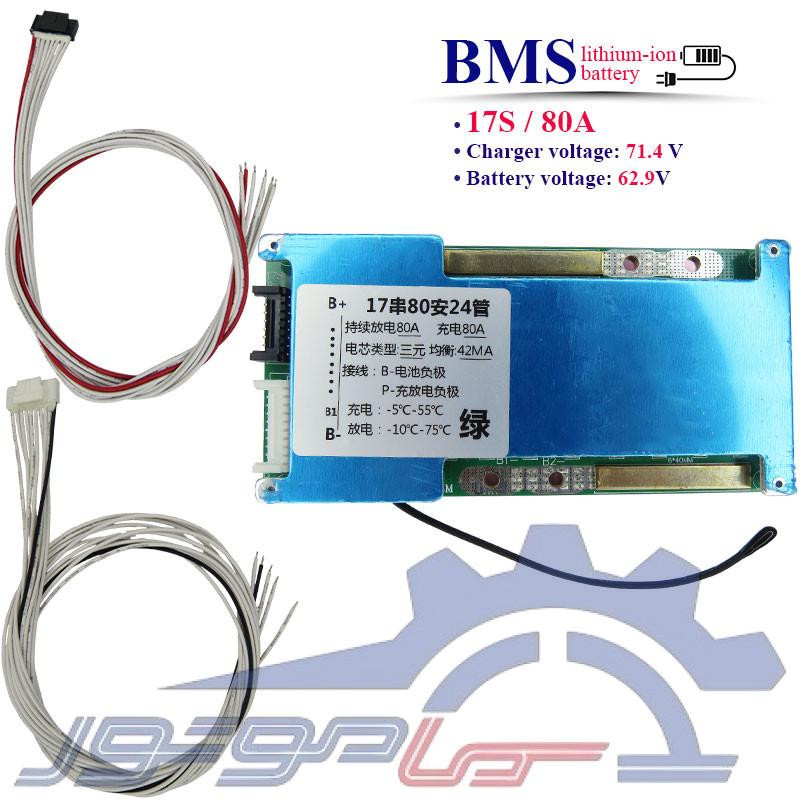

📌 ماژول محافظ شارژ باتری لیتیوم یون 17 سل 80 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 17 سل 80 آمپر (BMS) جهت کنترل عملکرد پک های باتری و افزایش ایمنی در زمان استفاده طراحی شده است. این برد با پشتیبانی از جریان کاری 80 آمپر و ولتاژ کاری 62.9 ولت، برای مدیریت شارژ و دشارژ باتری های لیتیوم یون در سیستم های مختلف مورد استفاده قرار میگیرد. ولتاژ شارژ 71.4 ولت مطابق با ساختار باتری های 17 سل تنظیم شده و امکان بهره برداری مناسب از پک باتری را فراهم میکند. استفاده از 24 عدد ماسفت در مدار، باعث بهبود کنترل جریان و عملکرد پایدارتر در شرایط کاری مختلف میشود. این BMS دارای حفاظت در برابر شارژ بیش از حد، تخلیه بیش از حد، جریان غیرمجاز و اتصال کوتاه بوده و با وجود سنسور دما، وضعیت حرارتی مدار و باتری را کنترل میکند. همچنین سیستم بالانس داخلی به هماهنگی بهتر بین سلول های باتری کمک میکند.
🧩 ویژگی ها :
- مناسب برای پک های باتری لیتیوم یون 17 سل
- پشتیبانی از جریان کاری تا 80 آمپر
- مجهز به 24 عدد ماسفت
- طراحی مناسب برای پک های باتری با توان متوسط و بالا
- سازگار با ولتاژ کاری 62.9 ولت و شارژ 71.4 ولت
- دارای سیستم بالانس سلول ها جهت مدیریت بهتر پک
- مجهز به سنسور دما برای پایش حرارت مدار
- دارای حفاظت چندگانه در برابر خطاهای الکتریکی
- عملکرد پایدار در زمان شارژ و مصرف باتری
- مناسب برای پروژه های باتری لیتیومی سفارشی
🔧 کاربردها:
- پک های باتری لیتیوم یون 17 سل
- سیستم های ذخیره انرژی کوچک و صنعتی
- پروژه های ساخت باتری اختصاصی
- تجهیزات الکتریکی با نیاز به توان مناسب
- سیستم های برق پشتیبان (UPS)
- تجهیزات قابل حمل و منابع تغذیه باتری
- پروژه های رباتیک و الکترونیکی
- سیستم های DC و تجهیزات کنترلی
⚠️نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 18 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B16+: نقطه اتصال بین سلول شانزدهم و هفدهم به B16+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 17 سل 80 آمپر (BMS) یک برد کاربردی برای کنترل و حفاظت پک های باتری لیتیومی است. این محصول با ولتاژ کاری 62.9 ولت و ولتاژ شارژ 71.4 ولت، برای مدیریت دقیق فرآیند شارژ و دشارژ در پک های 17 سل طراحی شده است. استفاده از 24 عدد ماسفت باعث کنترل بهتر جریان و افزایش پایداری عملکرد مدار میشود. وجود سیستم حفاظتی، سنسور دما و قابلیت بالانس سلول ها، این ماژول را به گزینه ای مناسب برای پروژه های باتری، تجهیزات انرژی و کاربردهای الکتریکی تبدیل میکند.
