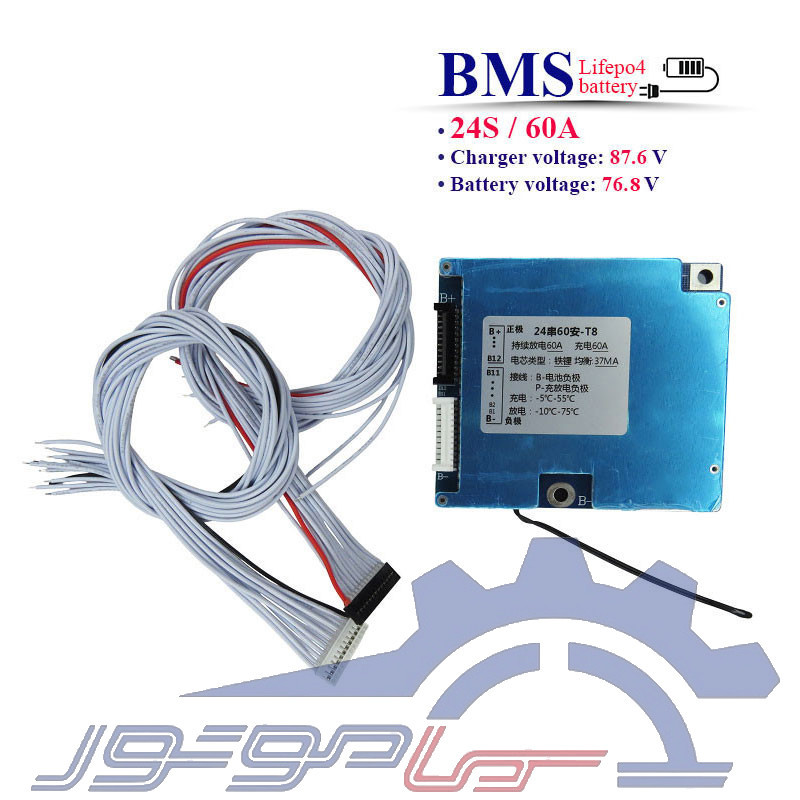

ماژول محافظ شارژ باتری لیتیوم فسفات 24سل 60 آمپر

مرجع BMS00220

برد محافظ باتری لیتیوم فسفات 24 سل
حداکثر جریان کاری مداوم: 60 آمپر
ولتاژ کاری:76.8 ولت
حداکثر ولتاژ شارژر:87.6 ولت
پورت شارژر: مشترک با خروجی (-P)
ایجاد تعادل بین سلول‌ها
تعداد ماسفت: 8
دارای سنسور دما
محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد

توضیحات
جزئیات محصول

توضیحات

🔋 سیستم مدیریت و کنترل باتری لیتیوم فسفات 24 سل 60 آمپر (LiFePO4 BMS)

باتری‌های لیتیوم آهن فسفات (LiFePO4) به دلیل ایمنی بالا، طول عمر طولانی، پایداری حرارتی مناسب و تعداد سیکل شارژ و دشارژ زیاد، امروزه در طیف گسترده‌ای از کاربردها از جمله سیستم‌های ذخیره‌سازی انرژی، نیروگاه‌های خورشیدی، خودروهای برقی، موتورسیکلت‌های برقی، تجهیزات صنعتی و سیستم‌های برق اضطراری مورد استفاده قرار می‌گیرند، با وجود مزایای فراوان این نوع باتری‌ها، استفاده از آن‌ها بدون سیستم مدیریت و محافظت مناسب می‌تواند باعث آسیب به سلول‌ها، کاهش ظرفیت و کوتاه شدن عمر باتری شود. به همین دلیل استفاده از سیستم مدیریت باتری یا BMS در تمامی پک‌های لیتیوم فسفات ضروری است.

📚 BMS باتری لیتیوم فسفات چیست؟

سیستم مدیریت باتری (Battery Management System - BMS) یک مدار الکترونیکی هوشمند است که وظیفه کنترل، پایش و محافظت از سلول‌های باتری را بر عهده دارد. این سیستم با بررسی مداوم ولتاژ، جریان و دمای باتری، از عملکرد ایمن و پایدار پک باتری اطمینان حاصل می‌کند.

ماژول BMS لیتیوم فسفات 24 سل 60 آمپر برای پک‌های 24 سل LiFePO4 طراحی شده و با ولتاژ نامی 76.8 ولت و حداکثر ولتاژ شارژ 87.6 ولت سازگار است.

🛠️ وظایف سیستم مدیریت باتری:

محافظت در برابر شارژ بیش از حد (Over Charge Protection)
محافظت در برابر دشارژ بیش از حد (Over Discharge Protection)
محافظت در برابر اضافه جریان (Over Current Protection)
محافظت در برابر اتصال کوتاه (Short Circuit Protection)
کنترل و پایش دمای باتری
متعادل‌سازی سلول‌ها (Cell Balancing)
افزایش طول عمر و ایمنی پک باتری
جلوگیری از آسیب به سلول‌ها در شرایط کاری نامناسب

⚙️ مشخصات فنی:

نوع باتری: لیتیوم آهن فسفات (LiFePO4)
تعداد سلول: 24 سل (24S)
ولتاژ نامی: 76.8 ولت
حداکثر ولتاژ شارژ: 87.6 ولت
حداکثر جریان کاری مداوم: 60 آمپر
پورت شارژ و دشارژ: مشترک (P-)
تعداد ماسفت: 8 عدد
مجهز به سنسور دما
دارای کابل اتصال سلول‌ها
دمای مجاز شارژ: 5- تا 55+ درجه سانتی‌گراد
دمای مجاز دشارژ: 10- تا 75+ درجه سانتی‌گراد

❓ چرا استفاده از BMS ضروری است؟

در یک پک باتری چند سلولی، اختلاف ولتاژ بین سلول‌ها به مرور زمان افزایش پیدا می‌کند. همچنین امکان شارژ یا تخلیه بیش از حد برخی سلول‌ها وجود دارد که می‌تواند باعث کاهش ظرفیت، افت عملکرد و حتی خرابی کامل باتری شود. BMS با نظارت مداوم بر تمامی سلول‌ها از بروز این مشکلات جلوگیری کرده و عملکرد ایمن و پایدار باتری را تضمین می‌کند.

🔧 کاربردهای رایج:

سیستم‌های ذخیره‌سازی انرژی خورشیدی
باتری پشتیبان UPS
خودروهای برقی سبک
موتورسیکلت و اسکوتر برقی
تجهیزات صنعتی
پروژه‌های ذخیره‌سازی انرژی
منابع تغذیه قابل حمل
سیستم‌های برق اضطراری

⚠️ نکات مهم و هشدارهای ایمنی:

این BMS فقط برای باتری‌های LiFePO4 طراحی شده است.
از استفاده این برد برای باتری‌های لیتیوم یون با ولتاژ سلولی متفاوت خودداری کنید.
ترتیب اتصال سیم‌های بالانس باید کاملاً مطابق نقشه سیم‌کشی انجام شود.
هرگونه اشتباه در سیم‌بندی می‌تواند باعث آسیب دائمی به برد شود.
از اتصال کوتاه کردن خروجی‌های برد خودداری نمایید.
تمامی سلول‌های پک باید از یک نوع، ظرفیت و ولتاژ یکسان باشند.
از ترکیب سلول‌های فرسوده و نو در یک پک استفاده نکنید.
سنسور دما باید در تماس مناسب با پک باتری قرار گیرد.
از تماس مستقیم برد با رطوبت و آب جلوگیری شود.
در هنگام نصب، عایق‌بندی مناسب بین BMS و سلول‌ها رعایت گردد.

📐 راهنمای اتصال

🔋 اتصال باتری ها:

اتصال کابل 13 و 12 پین خروجی به گونه‌ای که کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
اتصال B-: سیم منفی از قطب منفی سلول اول (پایین‌ترین ولتاژ) به B- وصل شود.
اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
اتصال B23+: نقطه اتصال بین سلول 23 و 24 به B23+ وصل شود.
اتصال +B: سر مثبت سلول آخر به +B وصل شود.

🚨 نکته: دقت کنید ترتیب اتصال و سیم‌بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

🔌 اتصال خروجی و شارژر:

-P: این پایه برای خروجی BMS به بار (مثلاً موتور، مدار، اینورتر، کنترلر، لامپ و ...) و همچنین ورودی شارژر می‌باشد. (از این پایه برای شارژ باتری‌ها نیز استفاده می‌شود.)

برای اتصال سر مثبت بار و شارژر، سیم مثبت مستقیماً از +B باتری گرفته شده و به خروجی مثبت بار یا شارژر متصل می‌شود.

منفی بار و منفی شارژر باید به پایه P- متصل شوند.

🧾 جمع‌بندی:

ماژول محافظ باتری لیتیوم فسفات 24 سل 60 آمپر یک راهکار مناسب برای مدیریت و محافظت از پک‌های باتری LiFePO4 با ولتاژ بالا است. این برد با بهره‌گیری از مدارهای حفاظتی مختلف، موجب افزایش ایمنی، بهبود عملکرد و افزایش طول عمر باتری شده و گزینه‌ای ایده‌آل برای سیستم‌های ذخیره انرژی و وسایل نقلیه الکتریکی محسوب می‌شود.
