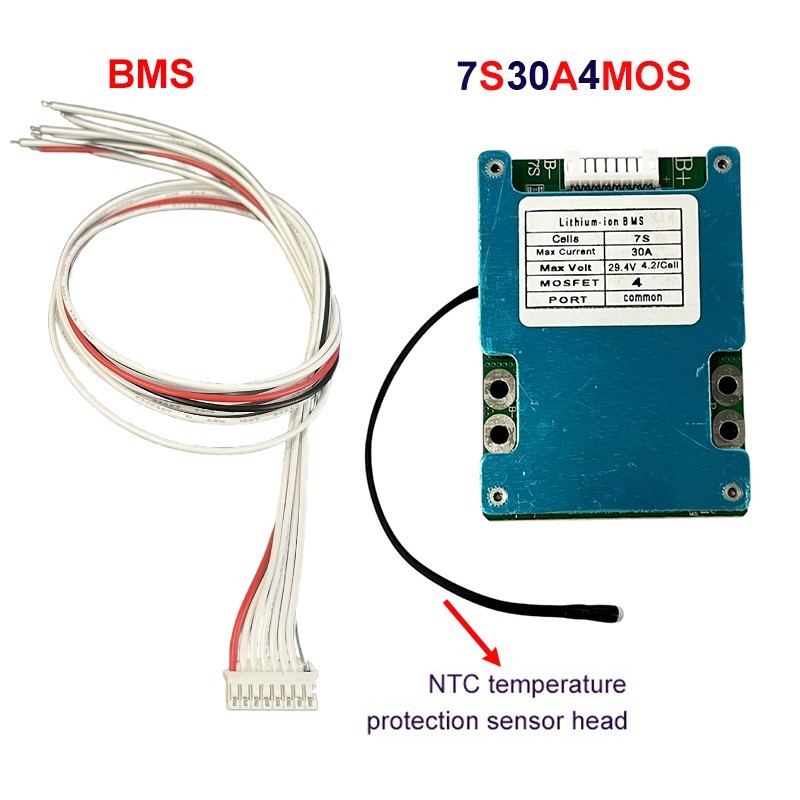

ماژول محافظ شارژ باتری لیتیوم یون 7 سل 30 آمپر

برد BMS چیست؟

ماژول BMS یا مدیریت سیستم باتری (Battery Management System) یک قطعه مهم در سیستم‌های ذخیره‌سازی انرژی مانند باتری‌های لیتیوم یونی است. این ماژول‌ها به طور خاص برای مانیتور کردن و مدیریت عملکرد باتری‌ها، افزایش عمر مفید آن‌ها، و بهبود ایمنی و کارایی سیستم باتری طراحی شده‌اند.

وظایف اصلی یک ماژول BMS شامل نظارت بر ولتاژ، جریان، دما، و سلامت عمومی باتری‌ها می‌شود. این ماژول‌ها با استفاده از سنسورها و الگوریتم‌های پیچیده قادرند به طور دقیق و به‌روز وضعیت باتری‌ها را نظارت کنند و در صورت لزوم اقدامات اصلاحی مانند شارژ، دیس‌شارژ یا قطع دستگاه را انجام دهند.

علاوه بر این، ماژول BMS معمولاً دارای ویژگی‌هایی همچون حفاظت از باتری در برابر شارژ و دیس‌شارژ بیش از حد، محافظت در برابر جریان بیش از حد، محافظت در برابر دمای بیش از حد، و محافظت در برابر جریان کوتاه مدت است.

در کل، ماژول BMS اساسی برای ایمنی، عملکرد بهینه و طول عمر باتری‌ها در سیستم‌های الکتریکی و الکترونیکی استفاده می‌شود.

برد BMS (سیستم مدیریت باتری) یک جزء حیاتی در بسیاری از دستگاه‌هایی است که با باتری کار می‌کنند، به ویژه در سیستم‌هایی که از باتری‌های لیتیوم یون یا لیتیوم پلیمر استفاده می‌کنند. وظیفه اصلی آن مدیریت و نظارت بر عملکرد، ایمنی و طول عمر باتری است.

برخی از عملکردها و اجزای اصلی برد BMS :

نظارت بر باتری: BMS به طور مداوم ولتاژ، جریان و دمای باتری را کنترل می کند. این برد تضمین می کند که باتری در محدوده ایمن کار می کند و از آن در برابر شارژ بیش از حد، تخلیه بیش از حد و گرم شدن بیش از حد محافظت می کند.

تعادل سلولی: در بسته‌های باتری با سلول‌های متعدد (که در خودروهای الکتریکی، پاوربانک‌ها و غیره رایج است)، BMS تعادل سلول‌ها را تضمین می‌کند. این بدان معناست که از شارژ یا دشارژ شدن یک سلول بیشتر از سایر سلول ها جلوگیری می کند که می تواند منجر به سایش ناهموار و کاهش ظرفیت کلی شود.

ویژگی‌های ایمنی: بردهای BMS دارای مکانیسم‌های ایمنی برای جلوگیری از موقعیت‌های خطرناک مانند اتصال کوتاه، ولتاژ اضافه یا رویدادهای اضافه جریان هستند.

محافظت از باتری: فرآیند شارژ و دشارژ را برای بهینه سازی عملکرد باتری و افزایش طول عمر آن مدیریت می کند. ممکن است نرخ شارژ را کنترل کند، در صورت تشخیص شرایط ناایمن، برق را قطع کند و برای جلوگیری از آسیب، دشارژ را تنظیم کند.

تخمین وضعیت شارژ: بردهای BMS اغلب شامل الگوریتم هایی برای تخمین وضعیت شارژ (SoC) یا وضعیت سلامت (SoH) باتری هستند. این اطلاعات برای اینکه کاربران بدانند چقدر شارژ باقی مانده است و سلامت کلی باتری بسیار مهم است.

به طور خلاصه، برد BMS یک سیستم الکترونیکی پیچیده است که برای اطمینان از عملکرد ایمن و کارآمد باتری‌ها طراحی شده است، به ویژه در کاربردهایی که ایمنی، طول عمر و عملکرد از عوامل حیاتی هستند.

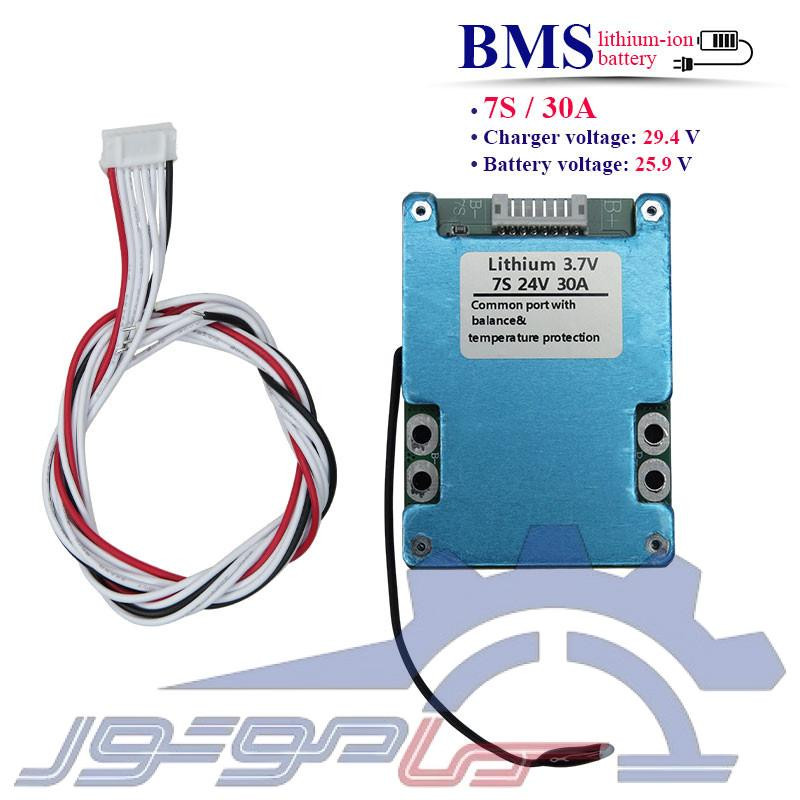

ویژگی های ماژول مدیریت و کنترل باتری لیتیومی 7 سل 30 آمپر BMS 7S-30A:

• برد محافظ باتری لیتیومی 7S
• 7 سل ،جریان 30 آمپر
• ولتاژ باتری:25.9V،ولتاژ شارژر:29.4 ولت
• پورت مشترک شارژر و خروجی (-P)
• پورت اتصال باتری 8 پین
• محافظت در برابر اتصال کوتاه
• ابعاد:50*6.5*70میلیمتر
• حفاظت شارژ و تخلیه
• دارای سنسور دما
• محافظت در برابر دمای بالا
• 4 MOSFET
• ولتاژ شارژ بیش از حد یک باتری: 3.65 ± 0.025 ولت
• ولتاژ بازیابی شارژ بیش از حد باتری: 3.55 ± 0.025 ولت
• طول کابل 8 پین:40 سانتیمتر
• محدوده دمای کاری 40 تا + 80 ℃
