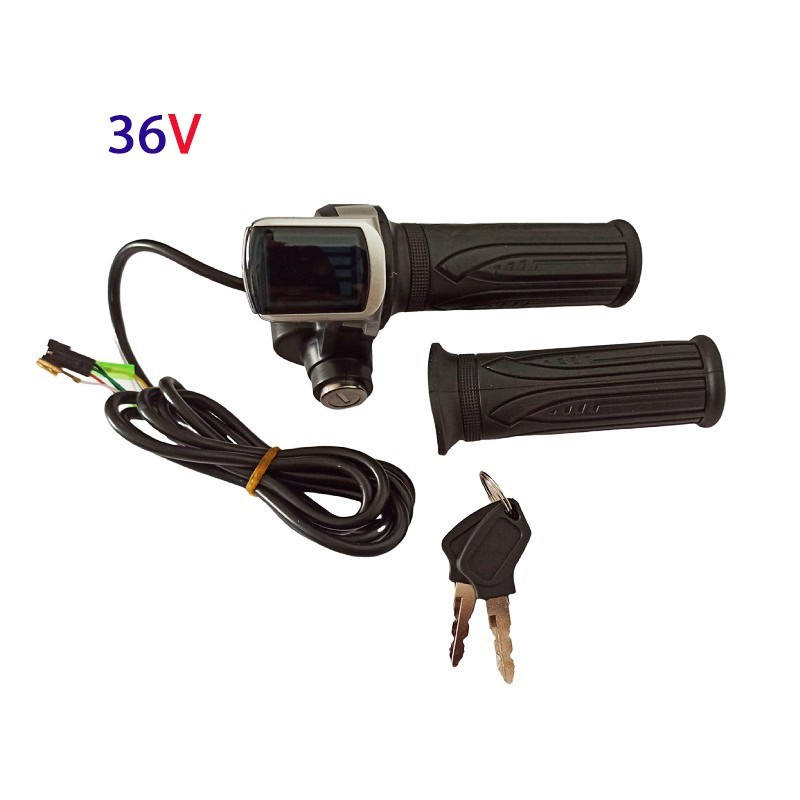

دسته گاز دوچرخه برقی36 ولت با نمایشگر

کد محصول : CMT00116

  •  دسته گاز دوچرخه برقی36 ولت
  • دارای نمایشگر
  • سنسور اثر هال داخلی
  • ولتاژ 5 ولت
  • خروجی 1 الی 4 ولت
  • سوئیچ off-on با دو کلید
  • بدنه پلاستیک مقاوم
  • دارای دسته چپ و راست
  • نشانگر سطح (36V)
موجود
2,600,000 ریال

مشخصات الکتریکی

ولتاژ ورودی (INPUT) : 36
طول کابل : 1.5m

مشخصات مکانیکی

وزن (گرم) : 300
جنس بدنه : پلاستیک
قطر سوراخ : 22

سایر مشخصات محصول

کشور سازنده : چین
نوع کالا : دسته گاز سوئیچ دار
وضعیت قطعه : نو

دسته گاز دو چرخه  برقی 36 ولت با نشانگر سطح ولتاژ باتری

دسته گاز مناسب دوچرخه و اسکوتر برقی 36 ولت از ویژگی های آن بدنه پلاستیک  مقاوم در برابر خوردگی و ضربه است. دارای کابل یک تیکه به طول 1.5 متر که شامل 5 سیم می گرد. این دسته قابل اتصال به درایور های که ورودی سنسور اثر هال دارند می شود.

سیم های قرمز - سبز - مشکی برای کنترل سرعت می باشند که می بایست به درایور متصل گردد

سیم های زرد و سفید نیز برای کلید است که سیم سفید به باتری 24 ولت و سیم زرد به فرمان روشن درایور متصل می شود.

راه‌اندازی دسته گاز دو چرخه  برقی 36  ولت با نشانگر سطح ولتاژ باتری :

 برای نصب و راه اندازی این قطعه می بایست ابتدا بر روی دوچرخه یا اسکوتور نصب گردد. قطر داخلی لوله فرمان برای این دسته گاز در حدود 22 میلیمتر باشد. در نهایت توسط پیچ مغزی به دسته محکم می شد. برای نصب الکتریکی نیز 3 سیم به رنگ های  قرمز مشکی و سبز به قسمت کنترل درایور بصورت مستقیم وصل می گردد. در نظر داشته باشید که به روری درایور سوکت 3 پین با ترتیب رنگی مشابه وجود دارد که بصورت نظیر  به نظیر متصل می گردد. دو سیم زرد و سفید سیم های سوئیچ دستگاه است که سیم سفید به + باتری 36 وصل نمایید و سیم زرد خروجی کلید است که با وصل کردن دارای ولتاژ 36 ولت می شد.

ملاحضات  و نکات کاربردی در راه‌اندازی دسته گاز دو چرخه  برقی 36 ولت با نشانگر سطح ولتاژ باتری :

  •   این دسته گاز برای ولتاژ 36 ولت مناسب است و برای ولتاژ های دیگر قسمت نمایشگر به درستی کار نخواهد کرد
  • در نظر داشته باشید ولتاژ +36 ولت به سیم های قرمز و سبز حتی بصورت لحضه ای وصل نگردد در غیر این صورت سنسور اثر هال داخل دسته گاز خواهد سوخت
  • سوئیچ دسته گاز دارای کنتاکت قوی نمی باشد لذا حداکثر جریان مجاز برای دسته گاز یک آمپر است که برای روشن کردن درایور کافی است
  • دسته فوق دارای محافظت در برابر بارش باران است ولی نباید در زیر آب قرار گیرد.
  • هرگز ولتاژ بالاتر از 42 ولت به قسمت نمایشگر اعمال نکنید
