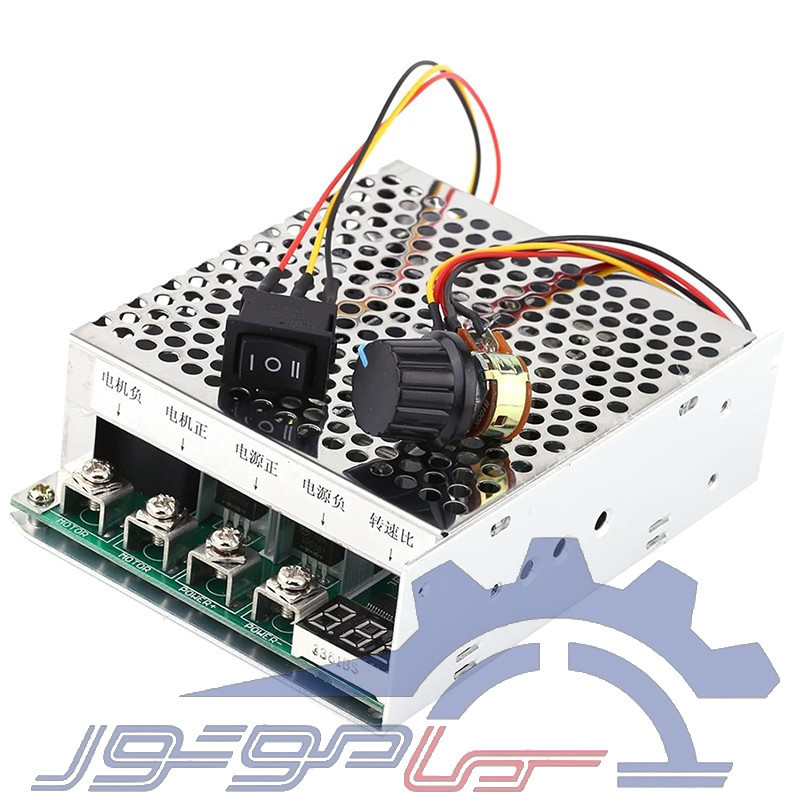

کنترلر سرعت موتور DC با نمایشگر 10-55 ولت 60 آمپر:
کنترلر سرعت
موتور DC با نمایشگر 10-55 ولت 60 آمپر، یک دستگاه چندمنظوره برای کنترل سرعت
موتورهای براش DC در کاربردهای مختلف است. این دستگاه امکان تنظیم دقیق سرعت موتورهای بهکاررفته در خودروها، خطوط تولید، فنها و حتی برای کمنور کردن لامپهای DC یا کنترل هیتر را فراهم میکند. کنترلر از بازه ولتاژی گسترده 10 تا 55 ولت پشتیبانی کرده و توان کنترلی تا 3000 وات ارائه میدهد. این واحد دارای نمایشگر دیجیتال برای نمایش چرخه کاری PWM بوده و تنظیمات روان و خطی را فراهم میکند. این محصول برای کاربردهای صنعتی و خودرویی مناسب است.
درایور موتور DC کنترل سرعت و جهت:
- بدنه فلزی (کاهش نویز EMI)
- رنج ولتاژ ورودی گسترده 10 الی 55 ولت DC
- حداکثر جریان نامی 60 آمپر
- کنترل بسیار آسان سرعت با یک ولوم
- کنترل جهت با یک کلید (CW/CCW)
- دارای نمایشگر سرعت از 0 تا 100 درصد
ابعاد درایور موتور DC کنترل سرعت و جهت
- طول : 129 میلیمتر
- عرض :98 میلیمتر
- ارتفاع :40 میلیمتر
کاربردهای درایور DC کنترل سرعت و جهت
- دوچرخه و ماشین برقی
- ویلچر برقی
- رباتیک و تحقیقاتی
- درب های اتوماتیک
- درایور پمپ های مختلف
- اسباب بازی ،آموزشی و شهربازی
- کرکره برقی
- بالابر های کوچک
روش راه اندازی و بهره برداری از درایور موتور DC کنترل سرعت و جهت
استفاده از این راه انداز بسیار آسان بوده و جهت سهولت بهره برداری ولوم کنترل سرعت و کلید تغییر جهت نصب شده می باشد .
- برای روشن کردن کافیست تغذیه مناسب (10 الی 55 ولت DC) را به کانکتور های ورودی وصل نمایید.
- کابل های موتور الکتریکی با حداکثر توان 500 وات را به کانکتور های خروجی متصل کنید.
- کلید تغییر جهت را در یکی از وضعیت های 1 یا 2 قرار دهید و با چرخش ساعتگرد سرعت موتور را کنترل نمایید.
ملاحضات طراحی درایور موتور DC کنترل سرعت و جهت
- تهویه مناسب برای درایو در نظر بگیرید.( اگر فشار روی درایور زیاد است می توانید از یک فن معمولی با توان 2 وات برای خنک کردن آن استفاه کنید.)
- هنگام نصب جهت پلاریته برق ورودی را دقت فرمایید. عدم رعایت پلاریته (قطب مثبت و منفی) باعث سوختن آن می شود
- از قرار دادن درایو در محلی که احتمال ریزش آب یا رطوبت بالایی دارد خوداری کنید.
- مراقب باشید خروجی درایو اتصال کوتاه نشود.
- منبع تغدیه ای متناسب با توان موتور و گشتاور مصرفی از موتور برگزیند تا با افت ولتاژ مواجه نشوید.
- خروجی این درایو بصورت پالسی است و می توان با آن توان المنت و چراغ را نیز کنترل کرد ولی امکان دارد به برخی مصرف کننده های خاص به غیر از موارد ذکر شده آسیب برساند.
- در صورتی که از ولوم دیگری استفاده می کنید به اهم آن دقت کنید که باید 50 الی 100 کیلو اهم باشد.
- در هنگام خاموش بودن درایور خروجی آن اتصال کوتاه شده و باعث قفل شدن شفت موتور میشود در این حالت از چرخاندن موتور خودداری فرمایید چون جریان ایجاد شده توسط الکتروموتور به درایور آسیب می رساند.
نتیجهگیری :
درایور موتور DC 60 آمپر با نمایشگر دیجیتال یک کنترلکننده قدرتمند برای تنظیم سرعت
موتورهای DC است. این محصول با پشتیبانی از ولتاژ 10 تا 55 ولت و توان خروجی تا 3000 وات، عملکردی پایدار، دقیق و کارآمد را در کاربردهای صنعتی و خودرویی ارائه میدهد.
ADM-03
