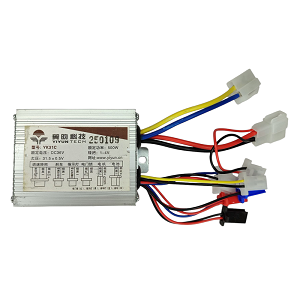

سایر مشخصات درایور dc 36 ولت 500 وات
- درایور DC براش
- 36 ولت
- 500 وات
- جریان دائم 25 آمپر
- رگولاتور سرعت:4 -1 ولت
- بدنه آلومینیوم
- مدل YK31C
کاربرد اصلی این درایور برای دوچرخه ها برقی با موتور DC 36 ولت می باشد ولی می توان از آن در بالابر ها و ولیچر برقی، اسکوتر، اسکیت برد و غیره استفاده کرد.
از مهمترین ویژگی های آن وجود فرمان ترمز است. به این صورت که زمانی که به سیم ورودی ترمز فرمان داده می شود، برق خروجی در هر شرایطی باشد بطور موقتی قطع شده و مادامی که فرمان ترمز وجود داشته باشد موتور حرکت نمی کند، ضمنا یک سوکت خروجی با قدرت جریان دهی 2 آمپر نیز دارد که می توان از آن برای روشن کردن لامپ ترمز عقب استفاده کرد.
وزن این درایور 0.205 کیلوگرم و ابعاد آن 38*65*82 میلیمتر (ارتفاع*عرض*طول) می باشد.
ترتیب سیم بندی و سوکت ها :
- سوکت برق ورودی یا باطری : دو سیم ضخیم با رنگ قرمز و مشکی (+ قرمز و - مشکی است )
- سوکت موتور یا خروجی : دو سیم ضخیم زرد و آبی
- سوکت کنترل یا دسته گاز : سوکت سه سیم با رنگ آبی (متغیر 0الی 4 ولت) ،سیم قرمز (+5 ولت) سیم مشکی (0V)
- سوکت قرمز و آبی برای روشن و خاموش کردن درایور می باشد
- سوکت زرد و مشکی به عنوان ترمز است ، نکته مهم اینکه با اتصال این سوکت تاثیر خاصی نداشته و فقط باعث غیر فعال کردن موقت درایور می شود
- پورت شارژر بصورت مستقیم به باطری متصل است و برای شارژ باطری استفاده می شود.
- پورت ایدیکیتور یا همان نشانگر از روی جریان خروجی یک ولتاژ خروجی اینجا می کند که می توان برای نمایش توان خروجی استفاده کرد
راهنمای نصب و استفاده از درایور :
- مهمترین مسئله برای این درایور نصب باطری با قطبین اشتباه می باشد (مثبت و منفی جابجا زده شود ) در این حالت درایور دچار آسیب جدی می شود.
- مسئله دیگر اتصال کوتاه کردن سیم های خروجی یا همان موتور است با این کار جریان بسیار زیادی از درایور عبور کرده و باعث صدمه دیدن آن می شود.
- سعی کنید سوکت + و - را با رنگ و نوع سوکت از یک دیگر تفکیک کنید تا درایور دچار مشکل نشود.
- حتما از چسب برق مناسب حتی در زمان تست استفاد کنید تا از اتصال کوتاه درایور جلوگیری شود.
- سوکت های که لازم ندارید را حتما چسب بزنید.
- بدنه آلومینیومی درایور برای خنک کردن آن است از قرار دادن درایور در محفظه کاملا بسته یا پوشاندن آن خودداری نمایید.
- اگر ولتاژ ورودی از 21 ولت کمتر شود درایور بطور خودکار قطع می کند این کار برای جلوگیری از آسیب به باطری ها می باشد.
- برای کنترل می توانید از یک ولوم 20کیلو اهم یا یک دستگاه گاز اثر هال استفاده کنید.
- در صورتی که جهت حرکت موتور برعکس نیاز شما باشد می توانید با جابجا کردن سیم های موتور جهت آن را تغییر دهید.
مزایای درایور DC 36 ولت 500 وات:
1- ابعاد کوچک
2- از باتری محافظت می کند، در صورت افت ولتاژ واحد کنترل خاموش می شود.
3- مناسب برای موتورهای DC براش تا 500 وات
