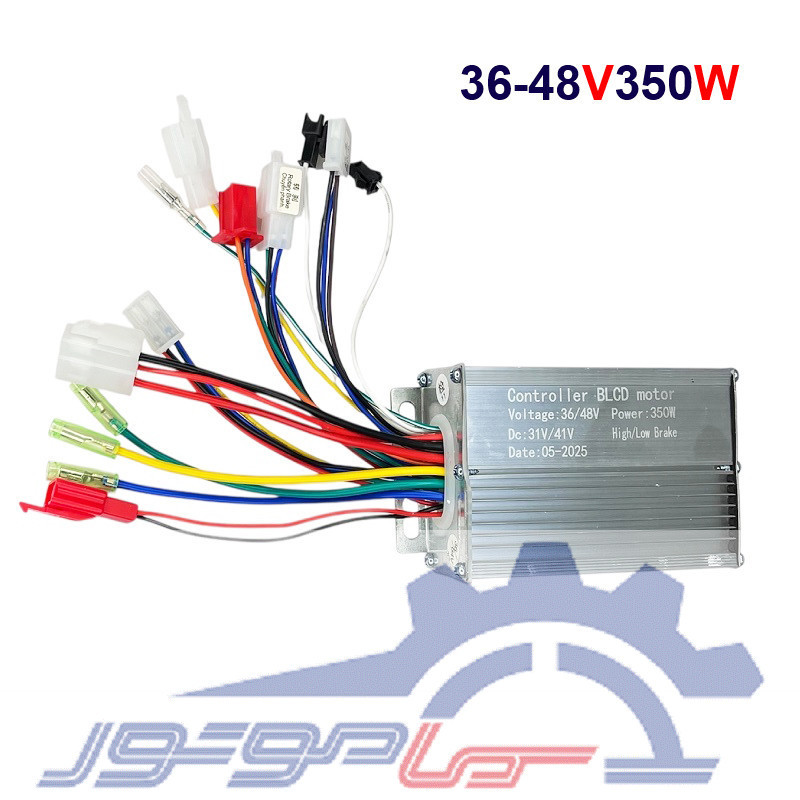

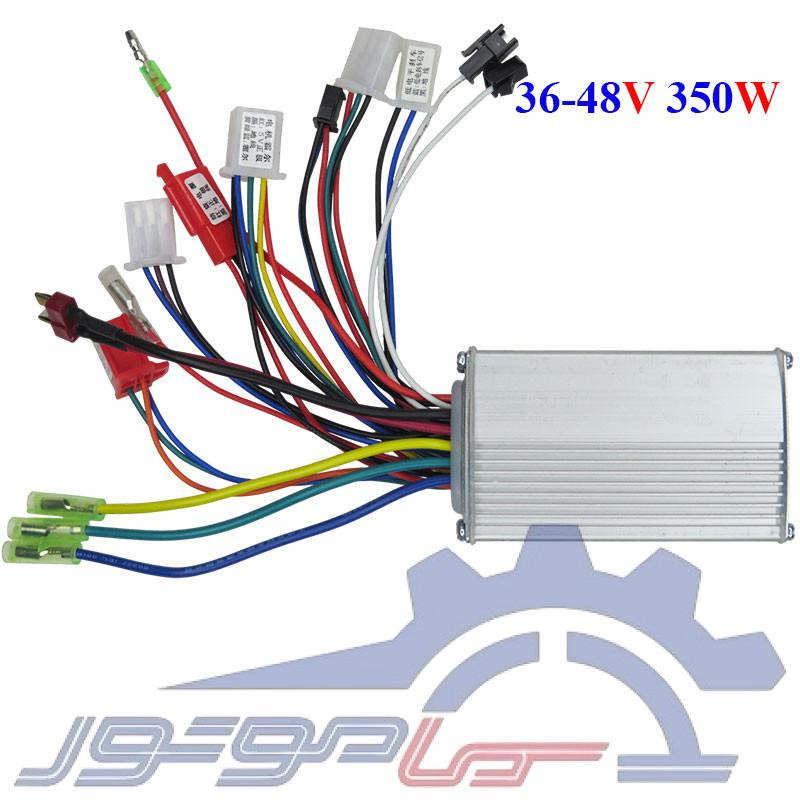

درایور موتور براشلس 48-36 ولت 350 وات

درایور موتور براشلس 350 وات :

این درایور براشلس توانایی راه اندازی انواع موتور های براشلس که دارای سنسور اثر هال هستند را دارد. خروجی آن بصورت سه فاز  بوده و سوکتی شامل 5 سیم برای نصب سنسور اثر هال دارد و برای موتورهای براشلس با زاویه 120 درجه طراحی شده است. یکی از ویژگی های بارز موتورهای براشلس امکان کنترل سرعت بسیار عالی می باشد. بدین صورت که با تغییر بار در خروجی، سرعت ثابت بوده و درایور با اعمال جریان بیشتر سرعت را ثابت نگه می دارد. این درایور با وزنی معادل 0.460 کیلوگرم و با ابعاد 42*84*147 (ارتفاع*عرض*طول) می باشد.

مهمترین مزیت های درایور موتور براشلس 350 وات :

• امکان پشتیبانی از دسته گاز با سنسور اثر هال و بدون سنسور
• ورودی کلید خاموش و روشن برای قطع جریان توسط کلید
• خاموش کردن خودکار در صورت کاهش ولتاژ ورودی
• همه ورودی و خروجی ها سوکتی هستن
• برنامه پذیری جهت دوران توسط یک سوکت می توانید جهت که باید موتور همواره به آن جهت بچرخد را تعیین کنید
• سوکت شارژر جهت سهولت نصب شارژر
• سوکت ورودی ترمز
• درایور موتور براشلس بدون سنسور
• قیمت مناسبتر نسبت به درایور های صنعتی
• نصب آسان

کاربرد های درایور موتور براشلس 350 وات :

• دوچرخه و سه چرخه برقی
• اسکوتر برقی
• ماشین های برقی
• موتورسیکلت های برقی و هیبریدی
• ویلچیر برقی
• تجهیزات شهربازی و اسباب بازی
• فن های براشلس
• پمپ های براشلس

فایل راهنمای سیم بندی درایور را میتوانید از قسمت دانلود دریافت نمایید!

درایور موتور براشلس

موتورهای براشلس DC در واقع موتورهای سه فاز سنکرون هستند که در ولتاژهای مختلفی کار می کنند. این موتورها روی استاتور خود سه سیم پیچ مستقل دارند و روتور آنها در واقع فقط یک آهنربا است که به جریان نیاز ندارد. بنابراین این موتورها فاقد جاروبک هستند. موتورهای براشلس برای ایجاد میدان مغناطیسی متغیر که باعث حرکت دورانی شود به یک ماژول الکترونیکی بنام درایور (راه انداز) نیاز دارند.

در واقع درایورها برای تنظیم دور الکتروموتورها استفاده می شود. علاوه بر آن درایورها قادرند روی گشتاور مورد نیاز موتورها کنترل داشته باشند برای مثال گاهی نیاز نیست از تمام توان موتور استفاده کرد در این حالت درایور می تواند براساس نوع بار گشتاور مورد نیاز را تامین کند.

همچنین در درایور می توان چپگرد یا راستگرد بودن موتور را تعیین کرد و موتور را نرم راه اندازی کرد و از موتور در برابر اضافه بار محافظت کرد.

راه اندازی موتور های DC براشلس از دو روش انجام می شود:

1- راه اندازی با سنسور: در موتورهای براشلس برای انتخاب زاویه ارتباط مناسب نیازمند اطلاعات کافی درباره موقعیت روتور هستیم و برای پیدا کردن موقعیت روتور از سنسور هال استفاده می شود. البته این روش معایبی هم دارد که می توان به ابعاد بزرگتر و هزینه بیشتر و محدودیت عملکرد در دماهای بالا( تقریبا 120 درجه سانتیگراد) اشاره کرد.

2- راه اندازی بدون سنسور: در این روش بجای استفاده از سنسور، از IC و برای کنترل سرعت از مدولاسیون عرض پالس PWM استفاده می شود. این روش مشکلات بالا را ندارد و تنها عیب آن پیچیدگی کنترل آن است.

در واقع درایورها واسط بین میکروکنترلر، منبع تغذیه و موتور می باشند و برای به حرکت درآوردن موتور بکار می روند. میکروکنترلرها سرعت و جهت را مشخص می کنند و درایور موتور، جریان را در ولتاژ مورد نظر فراهم میکند و برای اینکه یک موتور حرکت مناسبی داشته باشد هم به میکروکنترلر و هم به درایور نیازمند است.

عملکرد کلی درایورهای موتور

_ ابتدا ولتاژ سه فاز یا تکفاز AC توسط یکسوساز(رکتیفایر) به ولتاژ DC تبدیل می شود.

 _ ولتاژ DC ایجاد شده فیلتر می شود تا نوسانات اضافی آن گرفته شود.

_ با استفاده از پل سه فاز(متشکل از المانهاییی مثل IGBT) ولتاژ DC سوئیچ می شود.سوئیچ به روشهای مختلفی مثل PWM یا SPWM یا برداری است.

_ در آخر شکل موج نهایی فیلتر می شود تا هارمونیک های اضافی حذف شوند.( این مرحله در همه درایورها وجود ندارد)
