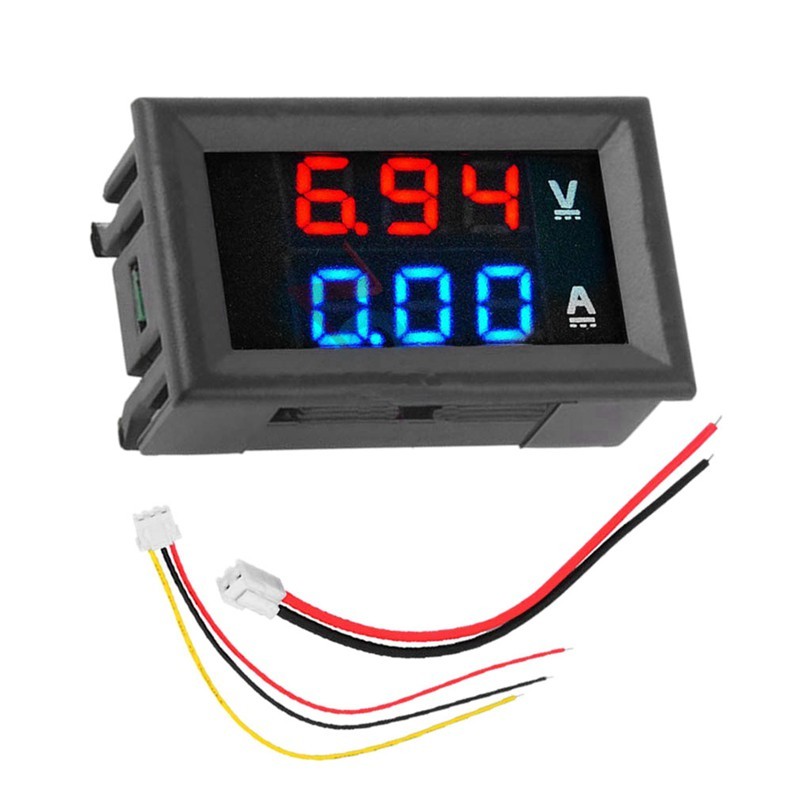

ماژول نمایشگر دیجیتال ولتاژ و جریان 100V/10A DC :

ماژول نمایشگر ولتاژ و جریان 100V/10A DC ، قادر به اندازه گیری دو کمیت ولتاژ و جریان است. این ماژول  دارای دو عدد سون سگمنت  سه رقمی به رنگ های  آبی برای جریان و قرمز برای ولتاژمی باشد.  نمایشگر ولتاژ ، ولتاژ را تا 99.9 ولت با یک رقم اعشار و دیگری جریان را تا 9.99 آمپر با دو رقم اعشار نمایش می دهد. ماژول نمایشگر ولتاژ و جریان 100V/10A DC چهار رنج جریان و دو رنج ولتاژ را اندازه گیری می کند. این ماژول دارای دو پیچ تنظیم جریان و ولتاژ است.

مشخصات سیم ها:
سیم قرمز باریک (VCC): ورودی مثبت منبع تغذیه (3.5 تا 30 ولت)
سیم مشکی باریک (GND): ورودی منفی منبع تغذیه (3.5 تا 30 ولت) و اندازه گیری سیگنال مشترک زمین
سیم زرد باریک (VIN): اندازه گیری سیگنال ورودی مثبت (0-100V، نسخه ی 100 ولت)
سیم قرمز ضخیم (I+) : ورودی مثبت جریان (منبع تغذیه منفی باید در سریها متصل شود)
سیم مشکی  ضخیم (I-) : ورودی مثبت جریان (منبع تغذیه منفی باید در سریها متصل شود)

در زیر  نقشه سیمکشی ماژول نمایشگر دیجیتال ولتاژ و جریان100V/10A DC نشان داده شده است.

نکته کاربردی:

اگر سطح ولتاژ اندازه گیری بین 4.5 تا 30 ولت باشد، دیگر نیاز به داشتن منبع، برای تغذیه ماژول نیست . مدار سیم کشی آن به صورت زیر است.

قیمت مناسب، سهولت استفاده از ماژول نمایشگر دیجیتال ولتاژ و جریان و همچنین عدم نیاز به منبع تغذیه ی جداگانه از نقاط قوت این ماژول می باشد و این ماژول برای ماشین های خودرو، ماشین های الکتریکی و نظارت بر باتری موتور سیکلت و یا سایر محصولات اندازه گیری ولتاژ مانند اندازه گیری ولتاژ خورشیدی در محدوده 7 تا 100 ولت، قابل استفاده می باشد.
محدوده منبع تغذیه این ماژول بین 4 تا 30 ولت میباشد و اعمال ولتاژ خارج از این محدوده باعث سوختن مدار می شود اما این ماژول، محدوده 0 تا 100 ولت را اندازه گیری میکند.

مشخصات فنی:
نوع: سنج ولت متر دیجیتال
جنس: پلاستیک مقاوم در برابر شعله ABS
سبک: 1: 10A آبی قرمز ، 2: 10A قرمز قرمز ، 3: 50A قرمز قرمز ، 4: 50A آبی قرمز ، 5: 100A قرمز قرمز ، 6: 100A آبی قرمز (اختیاری)
محدوده آزمون: 2A / 5A / 10A / 50A / 100A
ولتاژ ورودی: DC0-100V
ولتاژ خروجی: DC0-100V
دمای محیط: -10 ℃ - + 85
ویژگی ها: قابل حمل ، صفحه نمایش دوگانه ، محافظت از معکوس
اندازه: 4.8cm x 2.9cm x 2.6cm / 1.89 "x 1.14" x 1.02 "(تقریبی)
یادداشت:
به دلیل اختلاف نور و تنظیم صفحه ، ممکن است رنگ آن با کمی تفاوت متفاوت باشد.
لطفاً اختلاف ابعاد جزئی را به دلیل اندازه گیری دستی مختلف مجاز کنید.
بسته شامل:
1 ولت متر دیجیتال ولت متر
