دسته گاز شستی با نشانگر سطح ولتاژ باتری 36 ولت مدل 106DX

دسته گاز انگشتی با نشانگر سطح ولتاژ باتری 36 ولت:

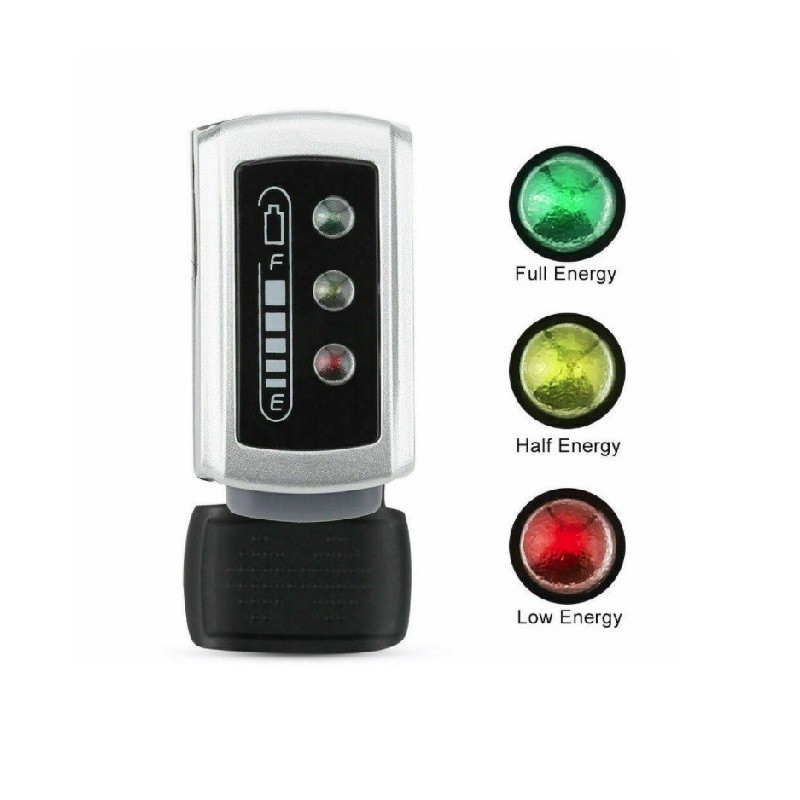

دسته گاز انگشتی فوق دارای یک سنسور اثر هال داخلی است که ولتاژ ورودی آن 5 ولت و ولتاژ خروجی آن 1 الی 4 ولت است که متناسب با زاویه دسته گاز تغییر می کند. ضمنا دارای نشانگر سطح باتری با سه سطح 100 درصد و 50 درصد و 0 درصد است. که با سه چراغ این وضعیت را نشان می دهد. علاوه بر این یک کلید در قسمت پایین قرار دارد که می توانید از آن برای  خاموش روشن کردن درایور استفاده نمایید. دسته گاز انگشتی از کیفیت ساخت بالایی برخوردارد است و کابل خروجی آن 1.5 متر است که می توانید به اندازه دلخواه کوتاه نمایید.این دسته گاز برای انواع دوچرخه، اسکوتور، سه چرخه مناسب بوده و فضای کمی را اشغال می کند.

سیم کشی دسته گاز انگشتی با نشانگر سطح ولتاژ باتری 36 ولت:

سیم های سنسور دسته گاز

1.  قرمز 5+ ولت (این سیم به درایور وصل شود)
2. مشکی  GND(این سیم به درایور وصل شود)
3. سفید خروجی دسته گاز 1 الی 4 ولت (این سیم به درایور وصل شود)
4. زرد و قهوه ای سوئیچ می باشد. (سر راه سیم قفل درایور قرار گیرد) نکته حداکثر جریان یک آمپر است
5. سبز نشانگر باتری که می بایست به ولتاژ 36 ولت باتری وصل شود (مستقیم به باتری )

ملاحضات کاربردی دسته گاز شستی با نشانگر سطح ولتاژ باتری 36 ولت:

• از این دسته گاز می توانید برای همه درایور های براشلس و براش که ورودی اثر هال دارند استفاده نمایید.
• ولتاژ دسته 5 ولت است و قابل استفاده برای همه ولتاژ های 24 الی 72 ولت است فقط در نظر داشته باشید نشانگر ولتاژ فقط در ولتاژ 36 ولت درست نشان می دهد و در بقیه ولتاژ می بایست غیر فعال و قطع باشد.
• سوئیچ نصب شده در این دسته گاز ضد آب  بوده و حداکثر جریان یک آمپر را عبور می دهد این جریان برای فعال کردن یک درایور کافی است و باید به سیم Enable درایور متصل گردد.
• قطر لوله که این دسته گاز می تواند نصب شود حدود 22  میلیمتر است.
• لطفا در هنگام نصب نهایت دقت داشته باشید و از اتصال با پلاریته نادارست و ولتاژ و ترتیب غیرصحیح خوداری فرمایید.
