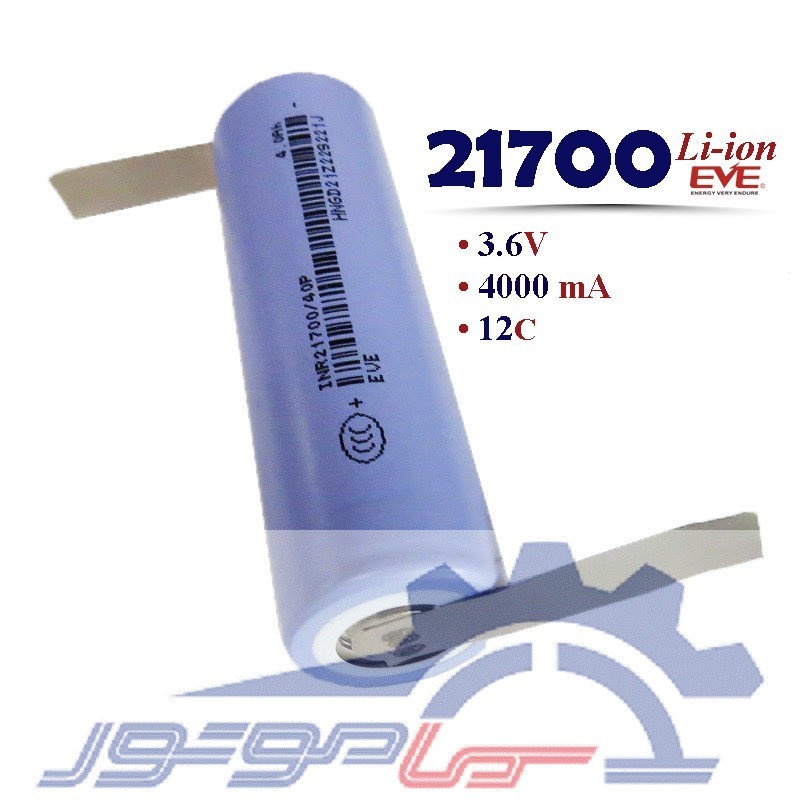

🔋 باتری لیتیوم 21700 ظرفیت 4000 میلی آمپر12C دارای نیکل Z (اتصال سری)

باتری لیتیوم یون مدل 21700 از برند معتبر EVE با ظرفیت 4000 میلی‌آمپر ساعت و نرخ دشارژ 12C، یکی از بهترین انتخاب‌ها برای کاربردهای پرمصرف و حرفه‌ای است. این باتری با ساختار استوانه‌ای و اندازه استاندارد 21700 (قطر 21 میلی‌متر و طول 70 میلی‌متر)، توانایی ارائه جریان‌های لحظه‌ای و پیوسته بالا را دارد و به‌عنوان نسخه بهبودیافته باتری 18650 طراحی شده و از نظر ظرفیت بیشتر، چگالی انرژی بالاتر، طول عمر بیشتر و راندمان بهتر عملکرد بهتری دارد. همچنین به‌صورت ویژه برای پروژه‌های صنعتی، پک‌های باتری سفارشی، اسکوتر برقی دوچرخه برقی، ابزارهای برقی، و تجهیزات ذخیره‌سازی انرژی طراحی شده است.

در دهه های اخیر، با پیشرفت سریع فناوری های مختلف و نیاز روز افزون به منابع تغذیه قابل حمل، پک باتری ها به عنوان یک راه حل مناسب برای تامین انرژی در دستگاه ها و سیستم های مختلف به کار گرفته می شود.

باتری لیتیوم یون 21700 دارای نیکل Z(سری) برای ساخت پک های باتری به صورت سری مورد استفاده قرار می گیرد.

📦چرا پک باتری می‌سازیم؟

سلول ۲۱۷۰۰ به واحد باتری منفرد گفته می‌شود، که تنها توانایی تامین ولتاژ و جریان محدود دارد. در حالی که پک باتری ۲۱۷۰۰ مجموعه‌ای از چندین سلول است که به صورت سری یا موازی به هم متصل شده‌اند. اما اکثر دستگاه‌ها و سیستم‌ها به ولتاژ و جریان بیشتری نیاز دارند. به همین دلیل چند سلول را به صورت سری و موازی به هم متصل می‌کنند تا پک باتری بسازند. پک باتری ۲۱۷۰۰ معمولاً در دستگاه‌های بزرگ‌تر و پرمصرف مثل خودروهای برقی یا سیستم‌های ذخیره انرژی خورشیدی استفاده می‌شود.

• اتصال سری: سلول‌ها سر به سر به هم متصل می‌شوند تا ولتاژ کل افزایش یابد. ولی ظرفیت همان ظرفیت یک سلول باقی می‌ماند.برای مثال، دو سلول ۳.۷ ولتی ۲۱۷۰۰ در سری، یک پک ۷.۴ ولتی می‌سازند.
• اتصال موازی: سلول‌ها کنار هم وصل می‌شوند تا ظرفیت کل (mAh) افزایش یابد. ولی ولتاژ همان ولتاژ یک سلول باقی می‌ماند.این روش انرژی کل ذخیره شده را بدون تغییر ولتاژ افزایش می‌دهد.
• ترکیب سری-موازی: رایج‌ترین روش است که سلول‌ها هم در سری و هم موازی چیده می‌شوند تا ولتاژ و ظرفیت مورد نظر حاصل شود.

🔩باتری لیتیوم با جوش نیکل / نیکل Z

نیکل Z یعنی نواری به شکل Z روی سر مثبت و منفی باتری با جوش نقطه‌ای متصل شده.

مزیت: آماده برای پک‌سازی هستند و نیازی به لحیم‌کاری مستقیم روی باتری نیست.

کاربرد در پک‌های چند سلولی، دوچرخه برقی، ابزار شارژی و باتری‌های صنعتی.

🛠️جوش نیکل در ساخت پک باتری

وقتی چند سلول باتری (مثل 18650 یا 21700) را به هم وصل می‌کنیم، باید بین ترمینال‌های مثبت و منفی آن‌ها اتصال الکتریکی برقرار شود. برای این کار معمولا از نوارهای نیکل (Nickel strips) استفاده می‌شود که بین سلول‌ها قرار می‌گیرند و با روش جوش مقاومتی (Spot welding) به باتری‌ها متصل می‌شوند.

در مواقعی که استفاده از جا باتری ممکن نیست و یا اتصال تعداد کمتری باتری مدنظر باشد، باتری های جوش خورده با نوار نیکل (آماده ی پک سازی) بسیار کاربردی می باشد. و همچنین به دلیل اینکه لحیم کاری باتری سخت و حتی غیرممکن می باشد استفاده از این باتری های جوش خورده با نیکل گزینه مناسبی می باشد فقط باید توجه داشت که جهت لحیم کار از سیم لحیم با کیفیت و هویه مناسب استفاده شود.

❓چرا جوش نیکل بهتر است؟

1) جلوگیری از آسیب دیدن باتری

• جوش مقاومتی نوار نیکل بدون حرارت زیاد انجام می‌شود و فقط محل اتصال گرم می‌شود. این باعث می‌شود که سلول‌های باتری آسیبی نبینند.
• اگر بخواهیم مستقیماً با لحیم‌کاری سیم به باتری وصل کنیم، حرارت بالا به بدنه و ساختار داخلی باتری آسیب می‌زند و ممکن است باعث کاهش عمر یا حتی خطر انفجار شود.

2) اتصال الکتریکی مطمئن و پایدار

• نوار نیکل رسانایی الکتریکی خوبی دارد و اتصال بین سلول‌ها را محکم و با مقاومت پایین برقرار می‌کند.
• جوش مقاومتی باعث می‌شود نوار نیکل به خوبی و محکم به ترمینال باتری بچسبد و از شل شدن یا قطعی اتصال جلوگیری کند.

3) ایمنی بیشتر

• چون حرارت کنترل شده است، خطر آسیب دیدن سلول، اتصال کوتاه و آتش‌سوزی بسیار کاهش می‌یابد.
• اتصالات قوی و مطمئن از بروز مشکلات ناشی از تماس‌های ضعیف جلوگیری می‌کنند که می‌توانند خطرناک باشند.

4) وزن کمتر و فضای کمتر اشغال شده

• نوارهای نیکل نازک و سبک هستند و نسبت به کابل‌های ضخیم یا سیم‌های لحیم شده فضای کمتری اشغال می‌کنند که باعث جمع‌ و جورتر شدن پک می‌شود.

5) فرایند سریع و مقرون به صرفه

• جوش مقاومتی با نوار نیکل سریع‌تر و راحت‌تر از لحیم‌کاری است و در تولید انبوه، کارایی بالایی دارد.

👍تفاوت جوش نیکل و لحیم کاری مستقیم به باتری

🔗اتصال سری باتری چیست؟

اتصال سری (Series Connection) به روشی گفته می‌شود که در آن سر مثبت یک باتری به سر منفی باتری بعدی متصل می‌شود. (ترتیب باتری ها به صورت زیگزاگ (Z شکل) برای بهینه سازی فضا) در این حالت، ولتاژ مجموع باتری‌ها افزایش می‌یابد اما ظرفیت (mAh) ثابت باقی می‌ماند.

مثال:

اگر 4 عدد باتری 1.5 ولت با ظرفیت 1000 میلی‌آمپر را به‌صورت سری وصل کنیم، خروجی نهایی 6 ولت با همان ظرفیت 1000mAh خواهد بود. در این نوع اتصال خروجی از منفی باتری اول و مثبت باتری آخر گرفته می‌شود.

📈نتیجه اتصال سری

• افزایش ولتاژ خروجی: مثلاً 4 سلول 3.6V سری =14.4V
• ظرفیت ثابت: اگر هر سلول  4000mAh باشد، مجموع هنوز 4000mAh است.
• بالانس ولتاژ مهم است: در پک‌های سری حتماً باید از مدار BMSبرای جلوگیری از شارژ/دشارژ غیریکسان استفاده شود.
• مناسب برای تجهیزات با ولتاژ بالا: مثل دریل، اسکوتر، باتری 48 ولت، UPS و دوچرخه برقی.

📌نکات مهم در اتصال سری

• همه باتری‌ها باید ظرفیت و ولتاژ یکسانی داشته باشند.
• قبل از اتصال، ولتاژ باتری‌ها را با ولت‌متر چک کن.
• در پک‌های سری وجود مدار محافظ برای کنترل شارژ، دشارژ و جلوگیری از اتصال کوتاه ضروری است.
• در این حالت، شارژر باید با ولتاژ نهایی مجموعه سازگار باشه.

⁉️چرا از اتصال سری استفاده می‌کنیم؟

• برای تأمین ولتاژ بالاتر در پروژه‌ها و دستگاه‌هایی که با یک سلول 3.6 ولت کار نمی‌کنند.

مثال‌ها:

باتری 48V برای دوچرخه برقی = 13 سلول سری

باتری 7.4V برای مودم یا گجت‌ها = 2 سلول سری

• همچنین در تجهیزات صنعتی، افزایش ولتاژ باعث کاهش جریان موردنیاز می‌شود (کاهش تلفات توان).

🔧کاربردهای باتری لیتیوم 21700 برند EVE (4000mAh – 12C):

1. ابزارهای شارژی صنعتی (مثل دریل برقی، اره و پیچ‌گوشتی شارژی)
2. پاوربانک‌های حرفه‌ای و ظرفیت بالا
3. پروژه‌های رباتیک و DIY.
4. سیستم‌های برق اضطراری (UPS) کوچک
5. پک‌های باتری خورشیدی خانگی یا قابل حمل
6. باتری ماشین‌های برقی کوچک (مثلاً ماشین‌های آموزشی یا نمایشی)
7. سیستم‌های نورپردازی LED پرقدرت
8. پک باتری لیتیومی 48 ولت (اتصال سری/موازی چند سلول 21700)
9. ساخت پک باتری قابل شارژ
10. دستگاه‌های RC و قایق کنترلی
11. پک باتری برای اسکوتر و دوچرخه برقی
12. جایگزین مناسب برای باتری‌های 18650 در صورت نیاز به ظرفیت بیشتر

✅مزایا

1. چگالی انرژی بالا: مناسب برای دستگاه‌هایی با مصرف انرژی زیاد
2. نرخ تخلیه بالا و جریان خروجی بالا (12C): توانایی تأمین جریان بالا در مدت‌زمان کوتاه
3. عمر مفید طولانی: بسته به نحوه استفاده، تا 500 تا 1000 سیکل شارژ/دشارژ
4. پایداری ولتاژ: عملکرد یکنواخت در طول مدت استفاده
5. قابلیت جایگزینی با سلول‌های لیتیوم‌یونی رایج
6. ظرفیت بالا (mAh4000) برای دوام بیشتر
7. دارای نوار نیکل جوش‌خورده: مناسب برای استفاده سریع در پک‌سازی
8. قابل شارژ و بادوام : مناسب برای استفاده طولانی مدت

🚫محدودیت ها

1. حساسیت به دما: در دمای بالا یا پایین عملکرد ضعیف‌تری دارند
2. نیاز به مدار محافظ (BMS): برای جلوگیری از اضافه‌شارژ یا تخلیه عمیق
3. قیمت نسبتاً بالا: به‌ویژه در مدل‌های با نرخ تخلیه بالا یا برند معتبر
4. ریسک آتش‌سوزی در صورت سوراخ شدن یا آسیب مکانیکی

⚠️نکات ایمنی و نگهداری

1. از شارژر مناسب با ولتاژ 3.6 ولت و جریان مناسب (حداکثر 2A) استفاده کنید استفاده شود.
2. از سوراخ کردن، ضربه یا افتادن و خم کردن شدید نوار نیکل سر باتری خودداری شود.
3. باتری در محیط خشک و خنک نگهداری شود.
4. عدم استفاده در دمای بالاتر از 60 درجه یا پایین‌تر از 0 درجه.
5. برای اتصال به مدارهای سری یا موازی، از باتری‌های هم‌ولتاژ و هم‌ظرفیت استفاده شود.
6. از تخلیه کامل (زیر 2.5 ولت) خودداری شود.
7. دمای باتری در حین استفاده کنترل شود؛ دمای بیش از حد می‌تواند به باتری آسیب برساند.
8. تعادل سلول‌ها (Battery Balancing): هنگام پک کردن، باید سلول‌ها در حالت شارژ یکسان باشند و مدار تعادل داشته باشید تا عمر پک بیشتر شود و امنیت آن حفظ شود.
9. علائم خرابی مانند بادکردگی یا نشتی بررسی شود.
10. ترمینال‌های باتری به طور منظم تمیز شود تا اتصال صحیح برقرار باشد.
11. اگر باتری برای مدت طولانی استفاده نمی‌شود، با شارژ ۴۰ تا ۶۰ درصد ذخیره شود.
12. در پک‌سازی حتماً ازBMS (سیستم مدیریت باتری) استفاده کنید. BMS، ولتاژ، دما و چرخه‌های شارژ هر سلول را نظارت می‌کند تا اطمینان حاصل شود پک به صورت ایمن کار می‌کند.

📚جمع‌بندی

اگر به دنبال یک باتری لیتیومی قابل شارژ با ظرفیت بالا، برند معتبر و قابلیت پک‌سازی هستید و همچنین امکان استفاده از جاباتری را ندارید، مدل 21700 برند EVE با ظرفیت 4000 میلی‌آمپر و ولتاژ 3.6 ولت دارای جوش با نوار نیکل یکی از بهترین گزینه‌ها می باشد. با امکان اتصال سری و موازی و پشتیبانی از جریان بالا (12C)، این باتری در کاربردهای صنعتی و حرفه‌ای به‌خوبی پاسخ‌گو خواهد بود.

باتری‌های نیکل‌دار 21700 با ظرفیت 4000 میلی‌آمپر و ولتاژ 3.6 ولت، ترکیبی از عملکرد قوی، نرخ تخلیه بالا و طراحی بهینه هستند. استفاده از این نوع باتری‌ها در پروژه‌های صنعتی و نیمه‌صنعتی، بهره‌وری انرژی را افزایش داده و به دلیل اندازه مناسب و ظرفیت بالا، جایگزین مناسبی برای باتری‌های قدیمی‌تر محسوب می‌شوند. با رعایت نکات ایمنی، این باتری‌ها می‌توانند تا سال‌ها انرژی پایدار و مطمئن تأمین کنند.
