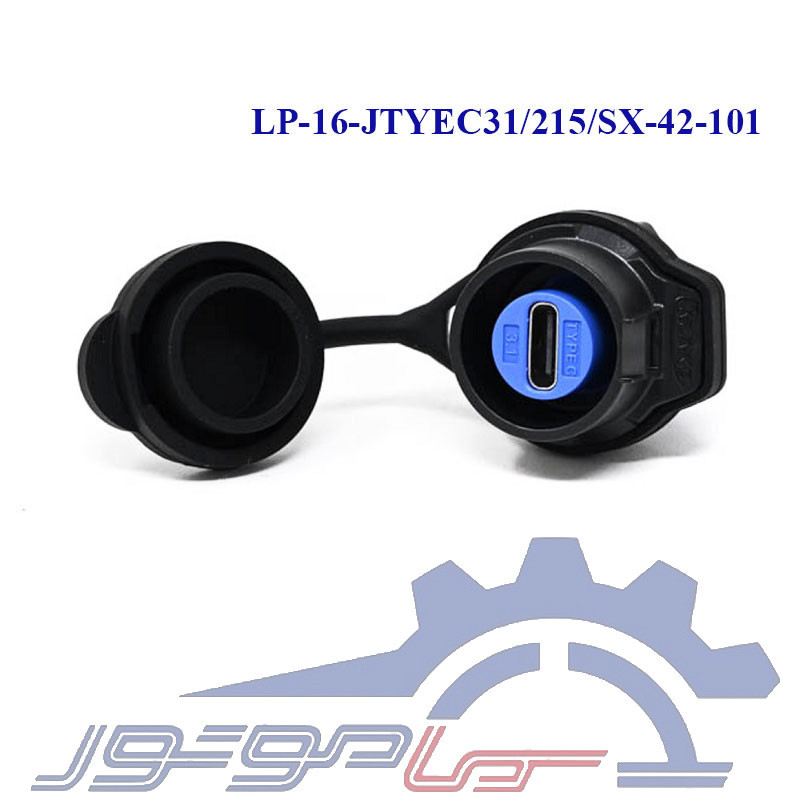

کانکتور TYPEC پنلی بدون فلنج ضد آب مدل LP-16J/TYPEC31/215/SX-42-101 مادگی
کانکتور CNLINKO LP-16-J/TYPEC31/215/SX-42-101 یک سوکت USB-C صنعتی با استاندارد USB 3.1 است که برای انتقال همزمان داده و برق طراحی شده است. این کانکتور از نوع مادگی (Female) مستقیم بوده و با داشتن ۲۴ پین استاندارد USB-C، تمامی خطوط سیگنال، دیتا و تغذیه را پشتیبانی میکند. نصب آن به روش تکسوراخ (Single Hole) انجام میشود و نیازی به فلنج یا پیچهای اضافی ندارد، بنابراین برای نصب سریع و محیطهای با محدودیت فضا مناسب است. بدنه این کانکتور از پلاستیک مقاوم صنعتی ساخته شده و برای استفاده در شرایط سخت، مقاوم در برابر ضربه، رطوبت و گردوغبار است. درجه حفاظت IP68 تضمین میکند که کانکتور در محیطهای مرطوب و صنعتی عملکرد پایدار و ضدآب دارد. این محصول قابلیت کار در دمای –۴۰ تا +۸۰ درجه سانتیگراد را دارد و مناسب استفاده در تجهیزات صنعتی، سیستمهای نصبشده دائمی و دستگاههای بیرونی است. مکانیزم Snap‑lock / Push‑lock نصب راحت و اتصال مطمئن را فراهم میکند و طول عمر اتصال آن بالا است. طراحی استاندارد و کیفیت ساخت بالا، این کانکتور را به گزینهای ایدهآل برای کاربردهای صنعتی و حرفهای تبدیل کرده است. علاوه بر انتقال داده و برق، این کانکتور دوام و امنیت بالایی در شرایط محیطی سخت ارائه میدهد. به طور کلی، LP-16-J/TYPEC31/215/SX-42-101 ترکیبی از عملکرد حرفهای، مقاومت صنعتی و نصب آسان را در یک پورت USB-C ارائه میکند.
ویژگی ها و مزایا :
- انتقال داده و برق با کیفیت بالا و پایدار
- مقاوم در برابر آب، گردوغبار و شرایط محیطی سخت
- دوام و طول عمر بالا حتی در استفاده صنعتی و محیطهای بیرونی
- اتصال مطمئن و پایدار با طراحی مقاوم و استاندارد
- عملکرد قابل اعتماد در گستره وسیعی از دما و شرایط کاری
- مناسب برای تجهیزات حرفهای، صنعتی و نصب دائمی
- حفظ کیفیت سیگنال و انتقال برق بدون اختلال
- مقاومت بالا در برابر ضربه و فشار مکانیکی
- طراحی استاندارد و حرفهای که با تجهیزات مختلف سازگار است
- قابلیت استفاده طولانی مدت بدون کاهش عملکرد
- ترکیب اطمینان، مقاومت و کارایی برای پروژههای صنعتی
- انتخاب ایدهآل برای محیطهای سخت و شرایط کاری دشوار
- تجربه کاربری آسان و بدون نیاز به نگهداری ویژه
کاربرد:
- استفاده در تجهیزات صنعتی و دستگاههای حرفهای
- نصب روی پنلها و بدنه دستگاهها در محیطهای سخت
- سیستمهای نصبشده دائمی و تجهیزات بیرونی
- دستگاههایی که نیاز به انتقال همزمان دیتا و برق دارند
- محیطهای مرطوب، گرد و غباردار یا با شرایط کاری دشوار
- تجهیزات نور، صدا و نمایش
- دستگاههای اتوماسیون صنعتی و رباتیک
- تجهیزات پزشکی و آزمایشگاهی با نیاز به اتصالات پایدار
- کاربرد در سیستمهای کنترل صنعتی و الکترونیکی
- مناسب پروژههای حرفهای که به دوام و اطمینان بالا نیاز دارند
ویژگی ها:
- نوع کانکتور: USB‑C 3.1 مادگی (Female)
- تعداد پین : کانتکت24
- جریان نامی: تا 3 A
- ولتاژ کاری: تا 20 V DC
- کلاس حفاظتی: IP68 ضد آب و گردوغبار
- محدوده دمای کاری: −40 °C تا +80 °C
- مکانیزم اتصال: Push‑lock / Snap‑lock
- جنس کانتکتها: آلیاژ مس با آبکاری طلایی، مقاوم در برابر خوردگی
- عمر مفید اتصال (Mating cycles): ≥500 بار اتصال و قطع
- قابلیتها: انتقال همزمان داده و برق
- مقاومت مکانیکی: مقاوم در برابر لرزش و شوک
مشخصات فنی:
|
مقدار
|
مشخصه
|
|
CNLINKO
|
برند
|
|
LP-16J/TYPEC31/215/SX-42-101
|
مدل
|
|
TYPEC
|
نوع پورت
|
|
پنلی
|
نوع نصب
|
|
24
|
تعداد پین
|
|
مقاوم در برابر روغن، چربی و اکثر مواد شیمیایی صنعتی
|
مقاومت شیمیایی
|
|
پلاستیک صنعتی مقاوم و ضدضربه
|
جنس بدنه
|
|
ضدآب و محافظت در برابر گردوغبار (با درپوش بسته)
|
مقاومت محیطی
|
|
تغذیه و انتقال دیتا
|
کاربرد
|
|
مشکی
|
رنگ بدنه
|
نکات نصب :
- سوراخ پنل: قطر سوراخ را دقیق مطابق مشخصات سازنده در نظر بگیرید.
- محکم کردن کانکتور: معمولاً با مهره یا گیره روی پنل ثابت میشود.
- آببندی: مطمئن شوید واشر یا اورینگ ضد آب به درستی نصب شده است تا IP68 حفظ شود.
- جهت نصب: کانکتور را در جهت درست برای کابل یا مادگی قرار دهید.
- جلوگیری از فشار بیش از حد: هنگام پیچ کردن، فشار زیاد ممکن است پوسته یا پینها آسیب ببینند.
- اتصال کابل/برد: پس از نصب روی پنل، کابل یا برد را به آرامی و با زاویه مناسب وصل کنید.
