نمایشگر سطح ولتاژ و ظرفیت باتری مدل 4615N

نمایشگر ولتاژ و ظرفیت باتری مدل 4615N

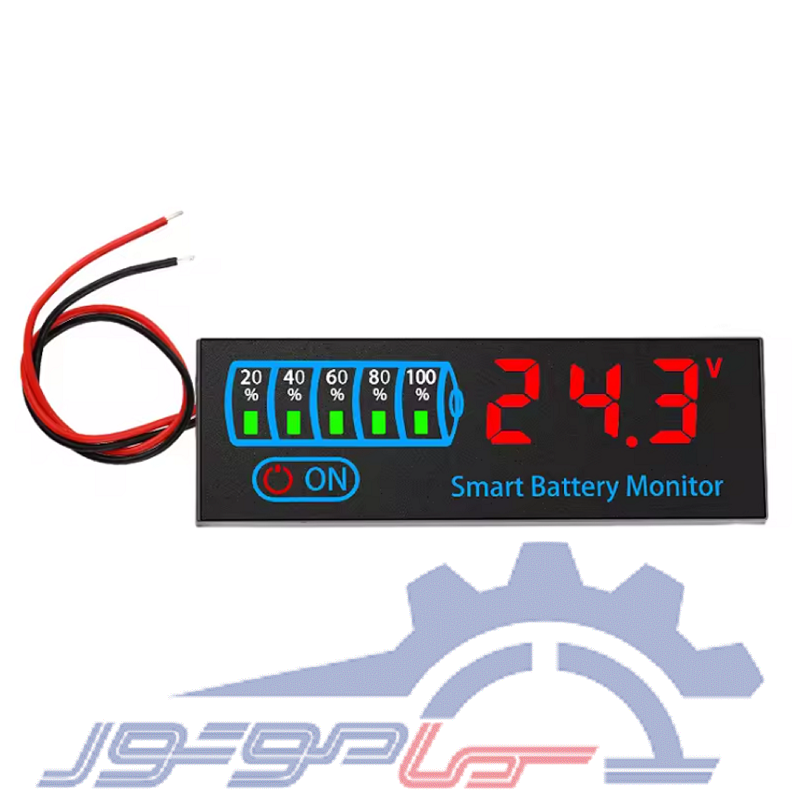

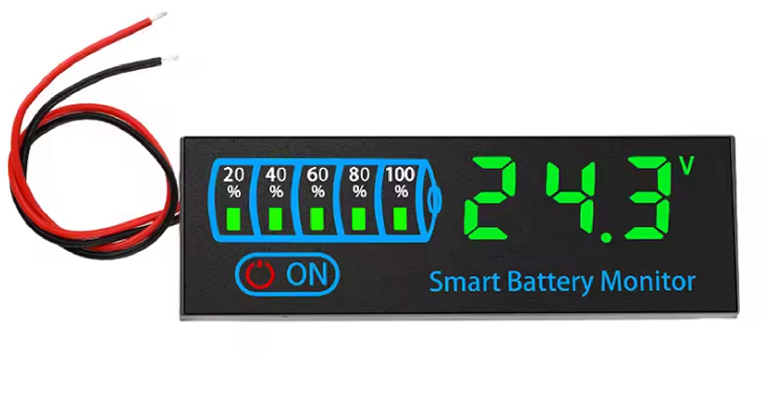

ماژول نمایشگر میزان شارژ N4615 دستگاهی کوچک و حرفه‌ای برای اندازه‌گیری دقیق باتری‌های لیتیوم یون، لیتیوم آهن و اسیدی است. به‌صورت خودکار ولتاژ باتری را شناسایی کرده و محدوده اندازه‌گیری آن شامل لیتیوم یون L03S–L12S، لیتیوم آهن F03S–F14S و باتری‌های اسیدی 12V تا 48V است. محدوده ولتاژ برای رنگ‌های سبز، سفید و آبی DC 7–55V و برای قرمز DC 7–40V می‌باشد. دستگاه دارای حالت سفارشی، هشدار ولتاژ پایین، حافظه تنظیمات، نمایشگر LED کم‌مصرف و دکمه روشن/خاموش و تنظیمات است. ابعاد کوچک و نصب آسان، کاربری راحت و مانیتورینگ دقیق باتری را فراهم می‌کند.

کاربردها

خودرو و موتور سیکلت:
ماژول نمایشگر 4615N وضعیت ولتاژ و ظرفیت باتری خودرو، موتور سیکلت و موتور برقی را به‌طور دقیق نمایش می‌دهد، از خرابی ناگهانی جلوگیری کرده و زمان مناسب شارژ را مشخص می‌کند. ابعاد کوچک آن نصب در محیط‌های محدود را آسان می‌کند.

باتری‌های صنعتی و UPS:
برای پایش باتری‌های UPS و صنعتی مناسب است و با اندازه‌گیری دقیق ولتاژ و ظرفیت، سلامت باتری‌ها را تضمین می‌کند. این ماژول امکان مدیریت انرژی، جلوگیری از تخلیه کامل یا شارژ بیش از حد و افزایش طول عمر باتری‌ها را فراهم می‌کند. مناسب برای کاربران خانگی و مهندسین حرفه‌ای است

مزایا

دقت بالا در اندازه‌گیری

ماژول نمایشگر میزان شارژ 4615N  دقت بسیار بالایی در اندازه‌گیری ولتاژ و ظرفیت باتری‌های مختلف از جمله باتری‌های لیتیوم، LiFePO4 و اسیدی دارد و به کاربران این امکان را می‌دهد که وضعیت واقعی باتری را به‌صورت دقیق بررسی کنند و از خرابی‌های ناگهانی جلوگیری کنند

مصرف انرژی کم

این نمایشگر مصرف انرژی بسیار کمی دارد و با جریان کاری ≤ 20 میلی‌آمپر، استفاده طولانی مدت از آن باعث خالی شدن باتری نمی‌شود و برای خودرو، موتور سیکلت، اسکوتر، دوچرخه برقی و سیستم‌های خورشیدی کوچک ایده‌آل است

مدیریت انرژی و افزایش طول عمر باتری

پایش مداوم وضعیت باتری کمک می‌کند از تخلیه کامل یا شارژ بیش از حد جلوگیری شود و طول عمر باتری افزایش یابد. این ویژگی باعث می‌شود باتری‌ها در طول زمان عملکرد بهتری داشته باشند و کارایی خود را حفظ کنند

محدودیت ها

هرچند ماژول نمایشگر میزان شارژ 4615N  محصولی کارآمد و محبوب است، اما مانند هر ابزار الکترونیکی دیگر، چند محدودیت دارد که باید پیش از خرید در نظر گرفته شوند. این دستگاه فاقد سیستم محافظ داخلی در برابر نوسانات شدید برق است و در صورتی که در مدارهای پرنوسان یا در محیط‌هایی با شوک الکتریکی زیاد استفاده شود، ممکن است عملکرد آن دچار اختلال شود. همچنین تنظیم ولتاژ برای نوع باتری مورد استفاده باید با دقت انجام شود، زیرا در صورت انتخاب اشتباه، نمایش ظرفیت نادرست خواهد بود و احتمال آسیب به باتری یا نمایشگر وجود دارد.

نحوه تنظیم و کالیبراسیون (Calibration)

نحوه تنظیم

اتصال اولیه:

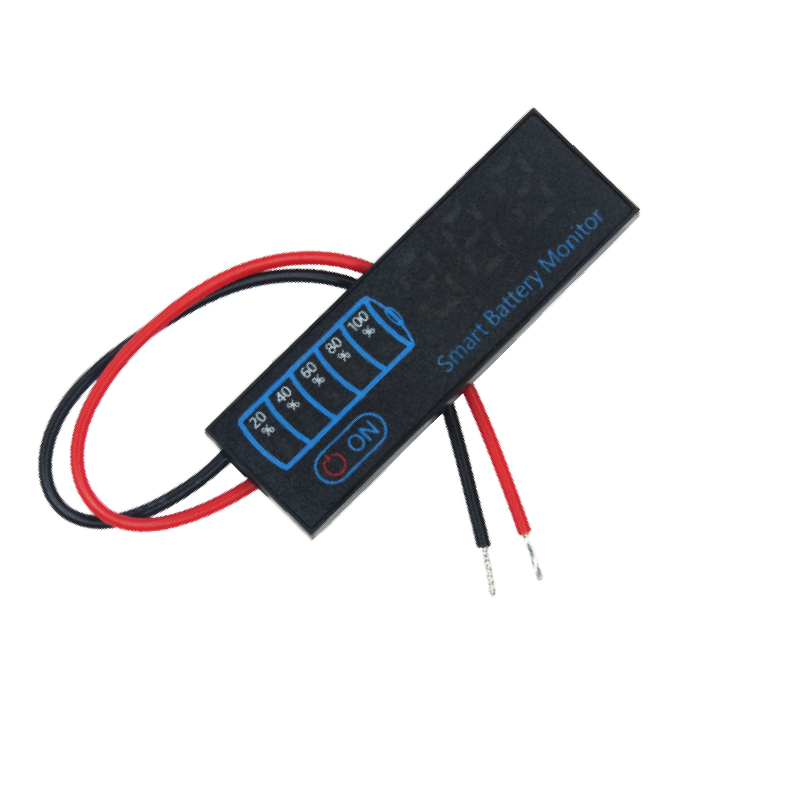

سیم قرمز را به قطب مثبت باتری و سیم مشکی را به قطب منفی وصل کنید. دستگاه به‌صورت خودکار روشن شده و ولتاژ لحظه‌ای را نمایش می‌دهد.

ورود به حالت تنظیم:
دکمه پشت یا کنار نمایشگر را (بسته به مدل) حدود 3 ثانیه نگه دارید تا وارد منوی تنظیم نوع باتری شوید.

انتخاب نوع باتری:
با هر بار فشردن دکمه، نوع باتری روی صفحه تغییر می‌کند. گزینه‌ها معمولاً با حروف زیر مشخص می‌شوند:

L  باتری لیتیوم یون (3s تا 12s)

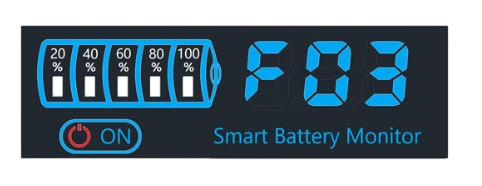

F  باتری لیتیوم آهن  (3s تا 14s)

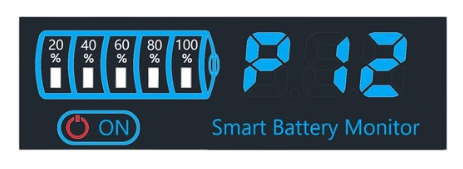

P یا S باتری اسیدی (48v/36v/24v/12v)

تنظیم تعداد سلول‌ها:
بعد از انتخاب نوع باتری، عددی روی صفحه ظاهر می‌شود (مثلاً 3، 4، 5 ...).
این عدد نشان‌دهنده تعداد سلول‌های باتری است.
با فشردن مجدد دکمه، تعداد سلول‌ها را مطابق باتری خود انتخاب کنید.
مثال:

باتری لیتیوم3s   انتخاب عدد 3

باتری لیتیوم6s   انتخاب عدد 6

باتری لیتیوم آهن 8s انتخاب عدد 8

تأیید تنظیمات:
پس از چند ثانیه بدون فشردن کلید، تنظیمات ذخیره شده و نمایشگر به حالت عادی بازمی‌گردد.
حالا نمایشگر بر اساس نوع و تعداد سلول‌ها درصد شارژ و ولتاژ را به‌درستی نشان می‌دهد.

نحوه کالیبراسیون (Calibration)

اگر ولتاژ نمایش داده‌شده با ولتاژ واقعی (مثلاً اندازه‌گیری‌شده با مولتی‌متر) تفاوت دارد:

روشن کردن دستگاه:
دستگاه را به منبع ولتاژ دقیق متصل کنید (مثلاً باتری یا منبع تغذیه تنظیم‌شده).

ورود به حالت کالیبراسیون:
دکمه تنظیم را حدود ۵ ثانیه نگه دارید تا نمایشگر شروع به چشمک زدن کند یا عدد ولتاژ فعلی شروع به تغییر کند.

اصلاح مقدار ولتاژ:
با فشار دادن کوتاه دکمه، مقدار ولتاژ روی صفحه را زیاد یا کم کنید تا دقیقاً برابر با مقدار واقعی مولتی‌متر شود.

ذخیره تغییرات:
چند ثانیه صبر کنید تا نمایشگر به حالت عادی برگردد. حالا کالیبراسیون اعمال شده است.

جمع‌بندی

ماژول نمایشگر میزان شارژ 4615N  یک ابزار دقیق، اقتصادی و کاربردی برای بررسی وضعیت انواع باتری‌ها در پروژه‌های مختلف است. این محصول با طراحی ساده، اندازه کوچک، و سازگاری گسترده با باتری‌های لیتیومی و اسیدی، گزینه‌ای ایده‌آل برای استفاده در تجهیزات خانگی، صنعتی، وسایل نقلیه برقی و سیستم‌های خورشیدی محسوب می‌شود.

در کنار مزایایی مانند دقت بالا، مصرف انرژی پایین و نصب آسان، این محصول به کاربران کمک می‌کند تا سلامت باتری‌های خود را به‌صورت مستمر بررسی کرده و از کاهش عمر آن‌ها جلوگیری کنند. اگرچه در برابر رطوبت یا نور مستقیم مقاومت بالایی ندارد، اما با رعایت شرایط نصب و استفاده صحیح، می‌تواند سال‌ها عملکردی قابل اعتماد و دقیق ارائه دهد.
