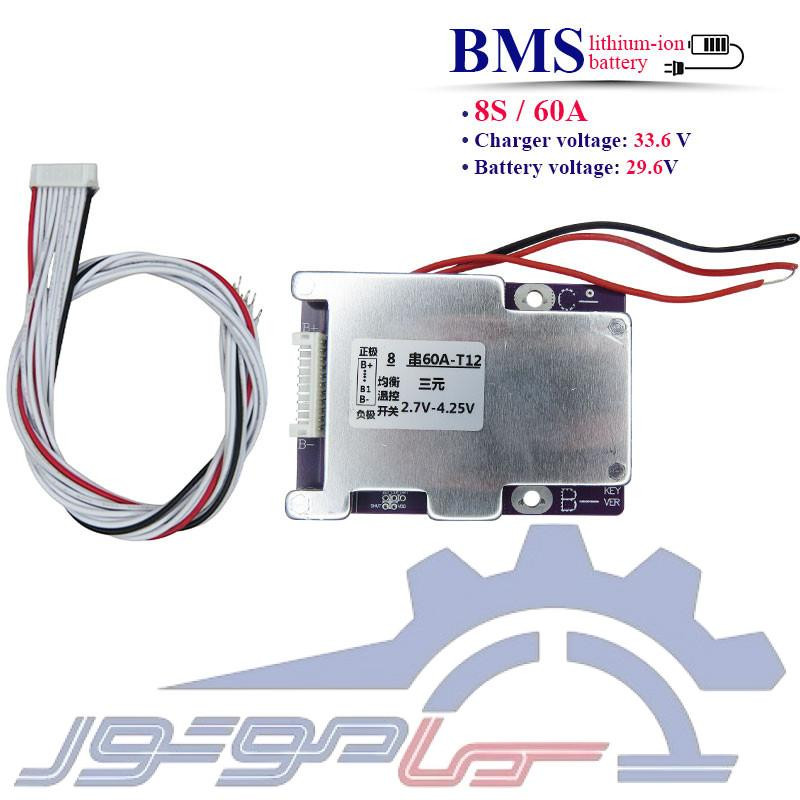

📌 ماژول محافظ شارژ باتری لیتیوم یون 8 سل 60 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 8 سل 60 آمپر (BMS) برای مدیریت و حفاظت از پک های لیتیوم یون 8 سل طراحی شده است. این برد با ولتاژ کاری 29.6 ولت و حداکثر ولتاژ شارژ 33.6 ولت، شرایط شارژ و دشارژ پک را کنترل میکند. قابلیت ایجاد تعادل بین سلول ها به هماهنگی بهتر ولتاژ سلول های پک کمک کرده و وجود 12 عدد ماسفت، این ماژول را برای کاربردهای با جریان کاری مداوم 60 آمپر مناسب میکند. همچنین امکان نصب کلید روشن و خاموش، کنترل وضعیت مدار را ساده تر میکند.
🧩 ویژگی ها:
- مناسب برای پک باتری لیتیوم یون 8 سل
- حداکثر جریان کاری مداوم: 60 آمپر
- ولتاژ کاری: 29.6 ولت
- حداکثر ولتاژ شارژ: 33.6 ولت
- پورت مشترک شارژ و خروجی
- قابلیت ایجاد تعادل بین سلول ها
- مجهز به 12 عدد ماسفت
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
- قابلیت نصب کلید روشن و خاموش
🔧 کاربردها:
- پک باتری لیتیوم یون 8 سل
- منابع تغذیه باتری محور
- تجهیزات قابل شارژ
- تجهیزات روشنایی
- سیستم های ذخیره انرژی
- پروژه های ساخت پک باتری
- تجهیزات کنترلی
- دستگاه های الکترونیکی قابل حمل
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B7+: نقطه اتصال بین سلول هفتم و هشتم به B7+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
این برد محافظ 8 سل 60 آمپر با 12 ماسفت، قابلیت ایجاد تعادل بین سلول ها و امکان نصب کلید روشن و خاموش، گزینه ای مناسب برای پک های لیتیوم یون با جریان کاری بالا است.
