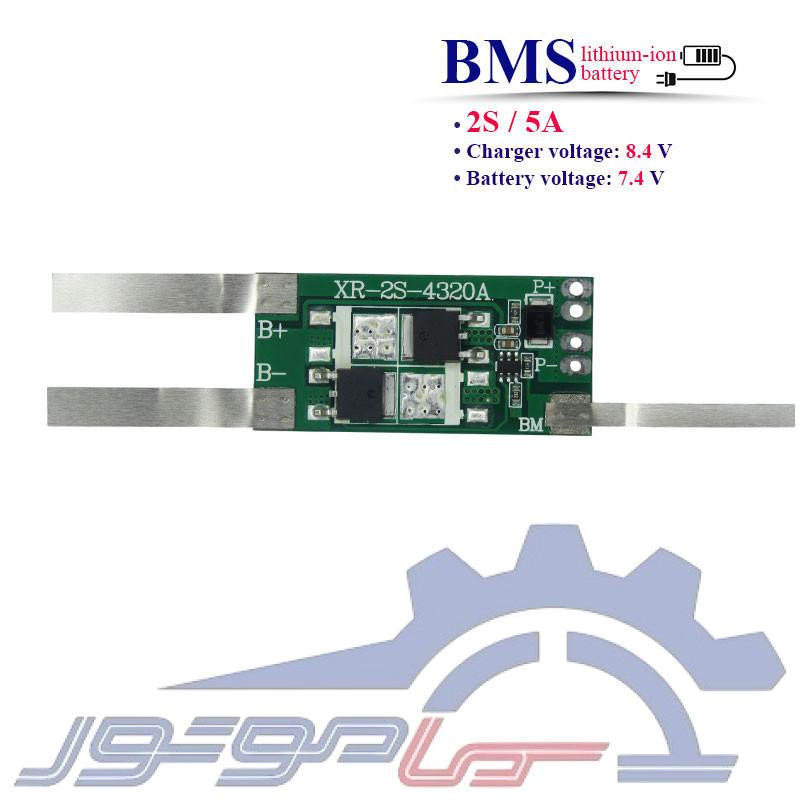

ماژول محافظ شارژ باتری لیتیوم یون 2 سل 5 آمپر

📌 ماژول محافظ شارژ باتری لیتیوم یون 2 سل 5 آمپر 🔋

🧩 ویژگی ها:

• مناسب برای پک باتری لیتیوم یون 2 سل
• حداکثر جریان کاری مداوم: 5 آمپر
• ولتاژ کاری: 7.4 ولت
• حداکثر ولتاژ شارژ: 8.4 ولت
• پورت مشترک شارژ و دشارژ
• مجهز به 2 عدد ماسفت
• محافظت در برابر شارژ بیش از حد
• محافظت در برابر دشارژ بیش از حد
• محافظت در برابر جریان بیش از حد
• محافظت در برابر اتصال کوتاه

🔧 کاربردها:

• پک باتری لیتیوم یون 2 سل
• تجهیزات الکترونیکی قابل حمل
• منابع تغذیه قابل شارژ
• تجهیزات روشنایی
• دستگاه های باتری محور
• پروژه های ساخت پک باتری
• تجهیزات کنترلی
• سیستم های ذخیره انرژی کوچک

⚠️ نکات مهم:

• BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion  را برای باتری های LiFePO4 استفاده نکنید.)
• سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
• از باز کردن یا تغییر اجزای BMSخودداری کنید.
• تماس با هسته باتری یا نوار نیکل ممنوع است.
• اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
• استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
• حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
• باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
• هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
• هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
• از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.

📐دستورالعمل سیم کشی:

• اتصال -B:سیم منفی از قطب منفی باتری اول به -B وصل شود.
• اتصال BM:  قطب مثبت باتری اول و قطب منفی باتری دوم به BM وصل می شود.
• اتصال +B: قطب مثبت باتری دوم به +B وصل شود.
