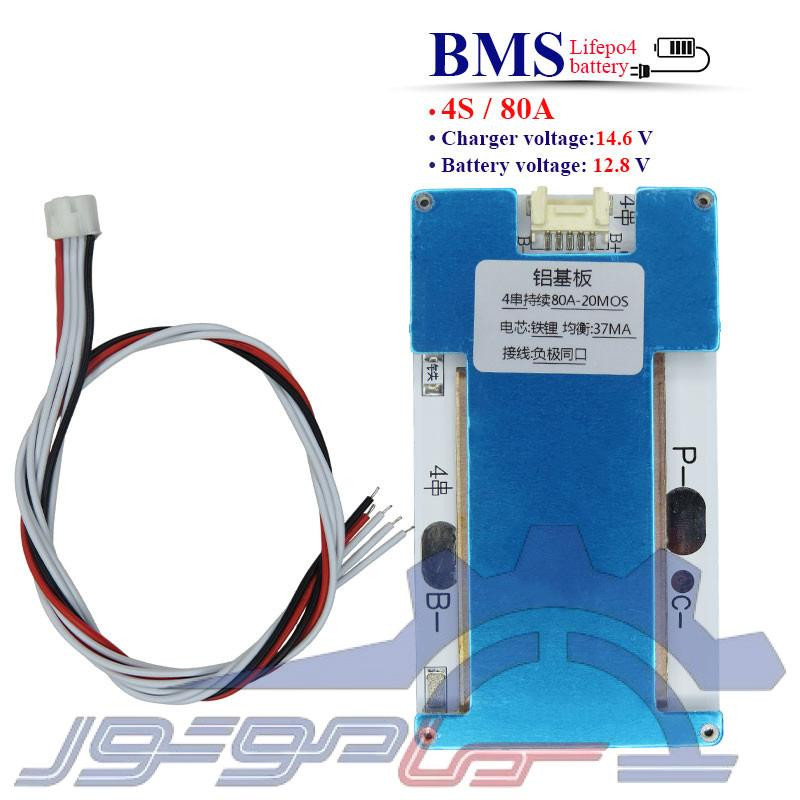

📌 ماژول محافظ شارژ باتری لیتیوم فسفات 4 سل 80 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم فسفات 4 سل 80 آمپر (BMS) یک برد مدیریت و حفاظت برای پک های باتری LiFePO4 است که وظیفه کنترل فرآیند شارژ و دشارژ سلول ها را بر عهده دارد. این ماژول با ولتاژ کاری 12.8 ولت و حداکثر ولتاژ شارژ 14.6 ولت، عملکرد ایمن و پایدار باتری را فراهم کرده و از سلول ها در برابر شارژ بیش از حد، تخلیه بیش از حد، جریان اضافی و اتصال کوتاه محافظت میکند. استفاده از 20 عدد ماسفت قدرت، قابلیت عبور جریان بالا، بهبود عملکرد برد در شرایط کاری مختلف را امکان پذیر کرده است. همچنین سیستم تعادل بین سلول ها باعث هماهنگی ولتاژ سلول ها شده و به حفظ عملکرد بهتر و افزایش عمر مفید پک باتری کمک میکند.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم فسفات 4 سل (LiFePO4)
- پشتیبانی از جریان کاری مداوم 80 آمپر
- دارای 20 عدد ماسفت
- ولتاژ کاری 12.8 ولت
- حداکثر ولتاژ شارژ 14.6 ولت
- دارای پورت مشترک شارژ و خروجی (-P)
- مجهز به سیستم ایجاد تعادل بین سلول ها
- محافظت در برابر شارژ بیش از حد باتری
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک های باتری لیتیوم فسفات 4 سل
- سیستم های ذخیره انرژی
- تجهیزات خورشیدی
- منابع تغذیه قابل حمل
- تجهیزات الکترونیکی
- سیستم های روشنایی اضطراری
- پروژه های ساخت پک باتری LiFePO4
- تجهیزات کنترلی و الکتریکی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 5 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- اتصال B3+: نقطه اتصال بین سلول سوم و چهارم به B3+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم فسفات 4 سل 80 آمپر یک BMS قدرتمند برای افزایش ایمنی و پایداری پک های باتری لیتیوم فسفات است. این برد با بهره گیری از 20 ماسفت، سیستم تعادل سلول ها و مدارهای حفاظتی کامل، عملکرد مطمئن تر در مدیریت شارژ و دشارژ باتری ارائه میدهد.
