🔋سیستم مدیریت و کنترل باتری لیتیوم فسفات (LiFePO4)
باتری های لیتیوم-آهن-فسفات (LiFePO4) به دلیل ایمنی بالا، طول عمر بسیار زیاد، پایداری حرارتی خوب و تعداد سیکل شارژ بالا، در بسیاری از کاربردها مانند سیستم های ذخیره انرژی خانگی، خودروهای برقی، دوچرخه ها، UPS و پروژه های DIY به کار میروند.
با این حال، استفاده از این باتری ها بدون سیستم محافظ یا BMS(Battery Management System) میتواند منجر به آسیب جدی به باتری و کاهش طول عمر آن شود.
برای عملکرد ایمن و دقیق باتری های LiFePO4، به یک ساختار الکترونیکی خاص به نام سیستم مدیریت باتری (BMS) نیاز است.
📚 BMS باتری لیتیوم فسفات چیست؟
سیستم مدیریت باتری (Battery Management System – BMS) مانند مغز مجموعه باتری است که وظیفه ی کنترل، نظارت و محافظت از باتری را بر عهده دارد.
یک BMS مخصوص LiFePO4 به طور خاص برای مدیریت ولتاژ پایین تر این نوع باتری طراحی میشود (حداکثر ولتاژ شارژ هر سلول حدود 3.65 ولت است).
کارکرد اصلی BMS، متعادل سازی سلول ها (Cell Balancing) و نظارت دقیق بر وضعیت باتری است. بدون این سیستم، اختلاف ولتاژ بین سلول ها به مرور افزایش پیدا می کند و باعث می شود ظرفیت باتری کاهش یابد یا حتی سلول ها آسیب ببینند.

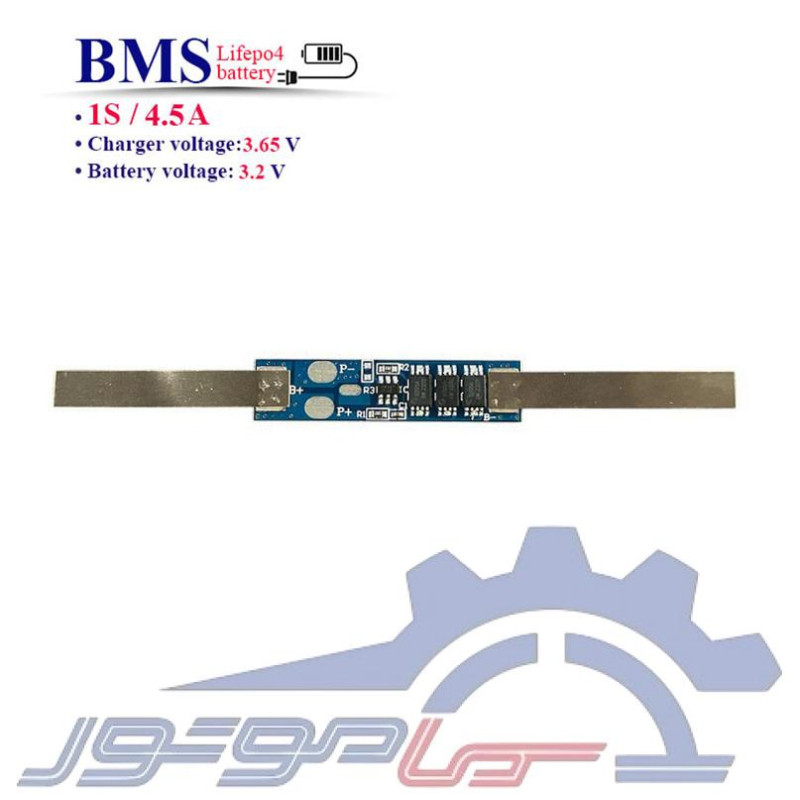

ماژول محافظ شارژ باتری لیتیوم فسفات 1 سل 4.5 آمپر XR-1S-3MOS-Blue BMS:
ماژول XR-1S-3MOS-Blue BMS یک برد مدیریت و محافظ باتری (Battery Management System) برای پکهای 1 سلول لیتیوم فسفات آهن (LiFePO4) است. این ماژول با استفاده از سه ماسفت قدرت، از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و موجب افزایش ایمنی و طول عمر باتری میشود.
این BMS برای ساخت انواع باتریهای تک سل LiFePO4 در تجهیزات قابل حمل، چراغهای اضطراری، دستگاههای الکترونیکی، پروژههای DIY و محصولات صنعتی سبک مناسب است.
ویژگیها:
- مناسب باتری 1 سل (1S) LiFePO4
- جریان کاری پیوسته تا 4.5 آمپر
- محافظت در برابر شارژ بیش از حد (Over Charge)
- محافظت در برابر تخلیه بیش از حد (Over Discharge)
- محافظت در برابر اضافه جریان (Over Current)
- محافظت در برابر اتصال کوتاه (Short Circuit)
- مصرف بسیار کم در حالت آماده به کار
- استفاده از 3 عدد ماسفت قدرت برای کاهش افت ولتاژ
- ابعاد کوچک و وزن کم
- نصب آسان با نوارهای جوشی نیکل
مشخصات فنی:
| مشخصه |
مقدار |
| مدل |
XR-1S-3MOS-Blue |
| نوع باتری |
LiFePO4 (لیتیوم فسفات آهن) |
| تعداد سلول |
1S |
| ولتاژ نامی باتری |
3.2 ولت |
| ولتاژ شارژ |
3.65 ولت |
| جریان کاری پیوسته |
4.5 آمپر |
| نوع حفاظت |
شارژ، دشارژ، اضافه جریان، اتصال کوتاه |
| تعداد ماسفت |
3 عدد |
| رنگ برد |
آبی |
اتصالات برد:
- B+ : اتصال مثبت باتری
- B- : اتصال منفی باتری
- P+ : خروجی مثبت شارژ و دشارژ
- P- : خروجی منفی شارژ و دشارژ
کاربردها:
- پک باتری LiFePO4 تک سل
- چراغهای اضطراری
- تجهیزات پزشکی قابل حمل
- پروژههای الکترونیکی
- دستگاههای اندازهگیری
- سیستمهای کنترل صنعتی
- محصولات DIY
- باتریهای سفارشی
مزایا:
- افزایش عمر باتری
- جلوگیری از آسیب ناشی از شارژ و تخلیه نامناسب
- ایمنی بالا
- ابعاد کوچک
- نصب آسان
- قیمت اقتصادی
نکات مهم:
- این برد فقط برای باتریهای LiFePO4 (3.2V) طراحی شده و برای باتریهای لیتیوم یون 3.7 ولت مناسب نیست.
- از شارژر مخصوص LiFePO4 با ولتاژ نهایی 3.65 ولت استفاده کنید.
- جریان مصرفی بار نباید بهصورت مداوم از 4.5 آمپر بیشتر باشد.
- رعایت صحیح قطبهای مثبت و منفی هنگام نصب الزامی است.
