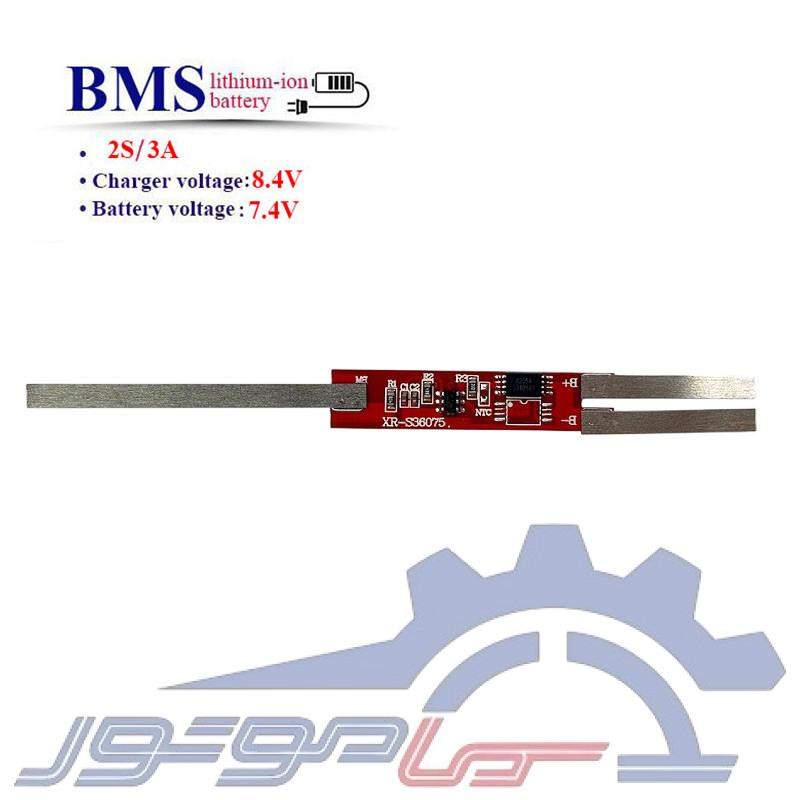

ماژول محافظ باتری لیتیومی 2 سل 3 آمپر BMS

ماژول محافظ باتری لیتیوم 2 سل 3 آمپر پورت مشترک – مناسب باتری 3.7V Li-ion :

ماژول BMS مدل S36075-1MOS-Red یک برد محافظ مخصوص پک‌های 2 سل (2S) لیتیوم یون و لیتیوم پلیمر است که برای باتری‌های 7.4 ولت طراحی شده است. این برد با جریان کاری 3 آمپر از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و باعث افزایش ایمنی و طول عمر باتری می‌شود.

به دلیل ابعاد کوچک، وزن کم و استفاده از نوارهای نیکل برای اتصال مستقیم به سلول‌ها، این ماژول گزینه‌ای مناسب برای انواع باتری‌های شارژی، چراغ اضطراری، اسپیکر، تجهیزات قابل حمل و پروژه‌های الکترونیکی است.

مشخصات فنی:

• مدل: S36075-1MOS-Red
• نوع برد: BMS محافظ باتری لیتیومی
• تعداد سلول: 2 سل (2S)
• ولتاژ نامی باتری: 7.4 ولت
• ولتاژ شارژ کامل: 8.4 ولت
• جریان کاری: 3 آمپر
• نوع باتری قابل پشتیبانی:
  • Li-ion
  • Li-Po
• تعداد ماسفت: 1 عدد (1MOS)
• رنگ برد: قرمز
• اتصال: نوار نیکل آماده نصب روی سلول

قابلیت‌های حفاظتی:

• محافظت در برابر شارژ بیش از حد (Over Charge)
• محافظت در برابر تخلیه بیش از حد (Over Discharge)
• محافظت در برابر اضافه جریان (Over Current)
• محافظت در برابر اتصال کوتاه (Short Circuit)
• افزایش طول عمر و ایمنی باتری

ترمینال‌ها:

• B+ : مثبت پک باتری
• B- : منفی پک باتری
• BM : اتصال بین دو سلول
• P+ : مثبت شارژ و خروجی
• P- : منفی شارژ و خروجی

نکته: این مدل دارای پورت مشترک (Common Port) برای شارژ و دشارژ است.

کاربردها:

• پک باتری 7.4 ولت
• اسپیکر شارژی
• چراغ اضطراری
• چراغ قوه شارژی
• تجهیزات پزشکی قابل حمل
• اسباب‌بازی‌های شارژی
• پروژه‌های DIY
• رباتیک و الکترونیک

مزایا:

• ابعاد بسیار کوچک
• نصب آسان روی سلول‌های 18650
• محافظت کامل از باتری
• مناسب برای جریان تا 3 آمپر
• کیفیت ساخت مناسب و عملکرد پایدار
