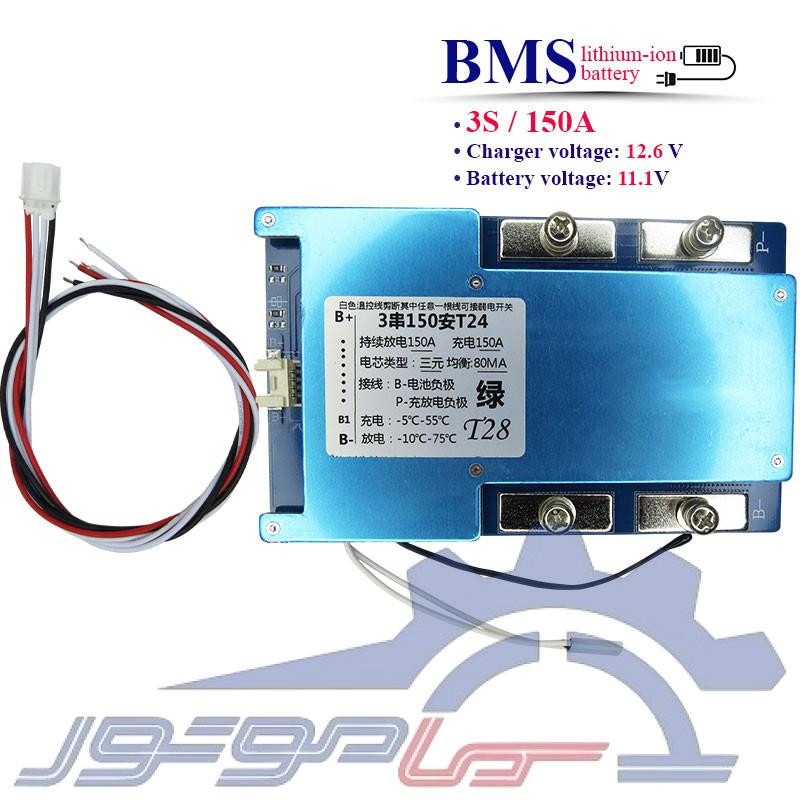

📌 ماژول محافظ شارژ باتری لیتیوم یون 3 سل 150 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 3 سل 150 آمپر (BMS) برای کنترل و حفاظت از پک های Li-ion با جریان بالا طراحی شده است. این برد با ولتاژ کاری 11.1 ولت و حداکثر ولتاژ شارژ 12.6 ولت، مدیریت دقیق شارژ و دشارژ باتری را بر عهده دارد و از عملکرد پایدار سلول ها اطمینان حاصل میکند. استفاده از 24 عدد ماسفت در مدار، ظرفیت عبور جریان را افزایش داده و باعث بهبود عملکرد در بارهای سنگین و کاهش افت ولتاژ میشود. این BMS دارای پورت مشترک شارژ و دشارژ (-P)، سیستم بالانس سلول ها، سنسور دما (NTC) و سوئیچ قطع و وصل خروجی روی برد است. همچنین مدارهای حفاظتی داخلی از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و موجب افزایش طول عمر پک باتری میشوند.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم یون 3 سل (3S)
- پشتیبانی از جریان کاری مداوم تا 150 آمپر
- مجهز به 24 عدد ماسفت
- سازگار با ولتاژ کاری 11.1 ولت و ولتاژ شارژ 12.6 ولت
- دارای پورت مشترک شارژ و دشارژ (-P)
- مجهز به سیستم بالانس و تعادل بین سلول ها
- دارای سنسور دما (NTC) برای کنترل وضعیت حرارتی
- دارای سوئیچ قطع و وصل خروجی روی برد
- محافظت در برابر شارژ، دشارژ، اضافه جریان و اتصال کوتاه
- مناسب برای تجهیزات پرتوان و پروژه های حرفه ای
🔧 کاربردها:
- پک های باتری لیتیوم یون 3 سل
- دوچرخه و اسکوتر برقی
- ابزارهای شارژی پرقدرت
- سیستم های برق DC
- تجهیزات رباتیک
- منابع تغذیه قابل حمل
- پروژه های ساخت باتری سفارشی
- تجهیزات الکترونیکی صنعتی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 4 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 3 سل 150 آمپر (BMS) یک برد قدرتمند برای مدیریت و حفاظت از پک های Li-ion است. این محصول با ولتاژ کاری 11.1 ولت، حداکثر ولتاژ شارژ 12.6 ولت و 24 عدد ماسفت، امکان کنترل دقیق شارژ و دشارژ را فراهم میکند. وجود سیستم بالانس سلول ها، سنسور دما، کلید روشن و خاموش روی برد و مدارهای حفاظتی کامل، باعث افزایش ایمنی، بهبود عملکرد و طول عمر باتری شده و این برد را برای کاربردهای صنعتی و پروژه های پرتوان به انتخابی مناسب تبدیل میکند.
