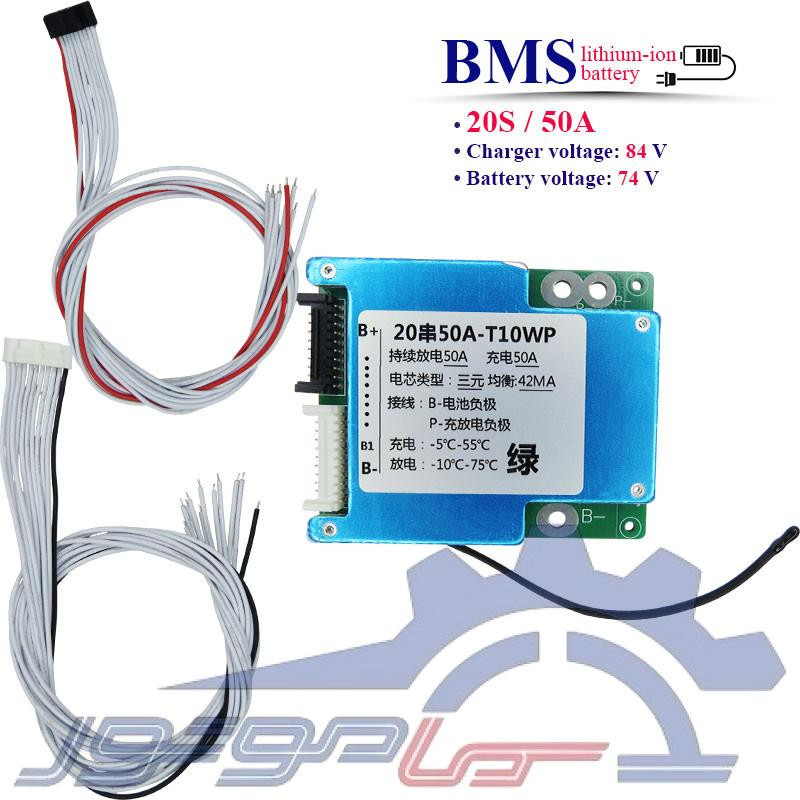

📌 ماژول محافظ شارژ باتری لیتیوم یون 20 سل 50 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 20 سل 50 آمپر (BMS) به منظور حفاظت و مدیریت هوشمند پک های باتری Li-ion طراحی شده است. این برد با ولتاژ کاری 74 ولت و جریان کاری مداوم 50 آمپر، کنترل دقیق شارژ و دشارژ باتری را در شرایط مختلف بر عهده دارد. حداکثر ولتاژ شارژ 84 ولت متناسب با پک های 20 سل لیتیوم یون بوده و امکان شارژ استاندارد سلول ها را فراهم میکند. بهره گیری از 10 عدد ماسفت در مدار، موجب بهبود عبور جریان، افزایش پایداری عملکرد و کاهش تنش الکتریکی در مدار میشود. همچنین سیستم بالانس سلول ها، اختلاف ولتاژ بین سلول های باتری را کنترل کرده و به حفظ عملکرد یکنواخت آنها کمک میکند. این BMS با برخورداری از سنسور دما (NTC) و مدارهای حفاظتی، از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت میکند.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم یون 20 سل
- پشتیبانی از جریان کاری مداوم تا 50 آمپر
- مجهز به 10 عدد ماسفت
- سازگار با ولتاژ کاری 74 ولت و ولتاژ شارژ 84 ولت
- دارای پورت مشترک شارژ و دشارژ (-P)
- مجهز به سیستم بالانس و تعادل بین سلولها
- دارای سنسور دما (NTC) جهت کنترل وضعیت حرارتی
- حفاظت در برابر شارژ، دشارژ، اضافه جریان و اتصال کوتاه
- مناسب برای سیستمهای باتری با توان متوسط و بالا
- افزایش پایداری و ایمنی عملکرد پک باتری
🔧 کاربردها:
- پک های باتری لیتیوم یون 20 سل
- سیستم های ذخیره انرژی
- منابع تغذیه بدون وقفه (UPS)
- تجهیزات صنعتی و الکترونیکی
- پروژه های ساخت پک باتری سفارشی
- سیستم های برق DC
- تجهیزات کنترلی و مخابراتی
- تجهیزات انرژی قابل حمل
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل های 11 و 10 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B19+: نقطه اتصال بین سلول نوزدهم و بیستم به B19+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 20 سل 50 آمپر (BMS) راهکاری مناسب برای حفاظت و مدیریت پک های باتری Li-ion با ولتاژ بالا است. این محصول با ولتاژ کاری 74 ولت، حداکثر ولتاژ شارژ 84 ولت و 10 عدد ماسفت، کنترل دقیقی بر فرآیند شارژ و دشارژ باتری اعمال میکند. وجود سیستم بالانس سلول ها، سنسور دما و مدارهای حفاظتی، موجب افزایش ایمنی، بهبود عملکرد و حفظ پایداری پک باتری شده و این برد را به گزینه ای مناسب برای تجهیزات صنعتی، سیستم های ذخیره انرژی و پروژه های حرفه ای تبدیل میکند.
