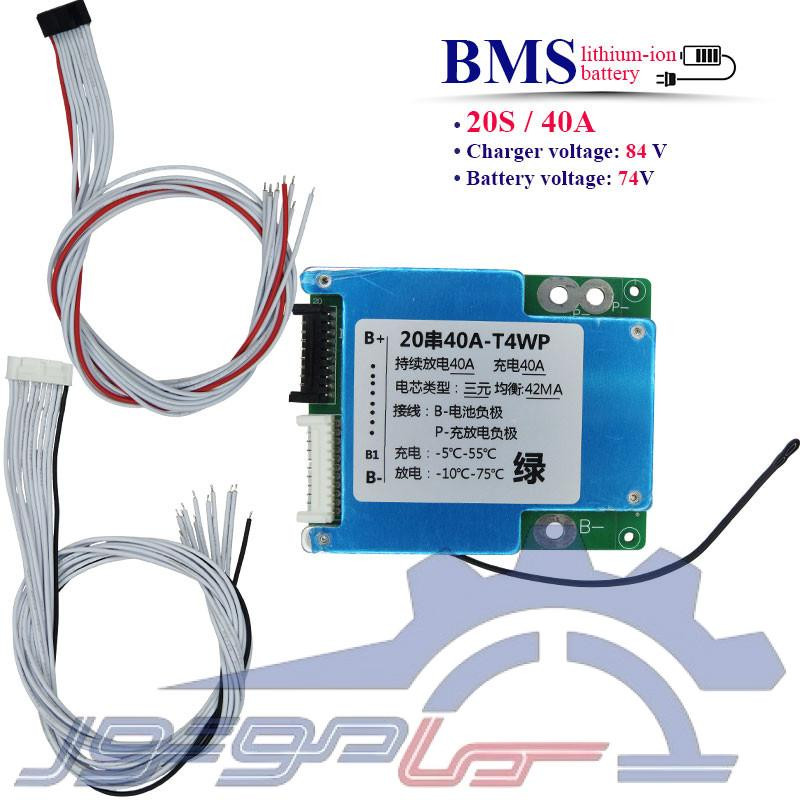

📌 ماژول محافظ شارژ باتری لیتیوم یون 20 سل 40 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 20 سل 40 آمپر (BMS) برای کنترل و حفاظت از پک های باتری Li-ion با ولتاژ بالا طراحی شده است. این برد با ولتاژ کاری 74 ولت و جریان کاری مداوم 40 آمپر، عملکرد مطمئنی در مدیریت فرآیند شارژ و دشارژ باتری ارائه میدهد. حداکثر ولتاژ شارژ 84 ولت متناسب با ساختار پک های 20 سل لیتیوم یون بوده و امکان شارژ استاندارد سلول ها را فراهم میکند. بهره گیری از 4 عدد ماسفت در مدار، کنترل مناسب جریان را فراهم کرده و موجب عملکرد پایدار برد در کاربردهای مختلف میشود. همچنین سیستم بالانس سلول ها، اختلاف ولتاژ میان سلول های باتری را کنترل کرده و به حفظ هماهنگی عملکرد آنها کمک میکند. وجود سنسور دما (NTC) و مدارهای حفاظتی نیز از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و ایمنی مجموعه را افزایش میدهد.
🧩 ویژگی ها:
- طراحی شده برای پک های باتری لیتیوم یون 20 سل
- پشتیبانی از جریان کاری مداوم تا 40 آمپر
- مجهز به 4 عدد ماسفت
- سازگار با ولتاژ کاری 74 ولت و ولتاژ شارژ 84 ولت
- دارای پورت مشترک شارژ و دشارژ (-P)
- مجهز به سیستم بالانس و تعادل بین سلولها
- دارای سنسور دما (NTC) جهت کنترل وضعیت حرارتی
- محافظت در برابر شارژ، دشارژ، اضافه جریان و اتصال کوتاه
- مناسب برای سیستم های باتری با ولتاژ بالا
- افزایش پایداری و ایمنی عملکرد پک باتری
🔧 کاربردها:
- پک های باتری لیتیوم یون 20 سل
- سیستم های ذخیره انرژی
- تجهیزات صنعتی با تغذیه باتری
- سیستم های برق اضطراری (UPS)
- پروژه های ساخت پک باتری Li-ion
- منابع تغذیه DC
- تجهیزات مخابراتی و کنترلی
- سیستم های انرژی خورشیدی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل های 11 و 10 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B19+: نقطه اتصال بین سلول نوزدهم و بیستم به B19+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 20 سل 40 آمپر (BMS) یک برد تخصصی برای حفاظت و مدیریت پک های Li-ion است. این محصول با ولتاژ کاری 74 ولت، حداکثر ولتاژ شارژ 84 ولت و 4 عدد ماسفت، کنترل دقیقی بر فرآیند شارژ و دشارژ اعمال میکند. وجود سیستم بالانس سلول ها، سنسور دما و مدارهای حفاظتی، باعث افزایش ایمنی، بهبود عملکرد و حفظ پایداری پک باتری شده و این ماژول را به گزینه ای مناسب برای سیستم های ذخیره انرژی، تجهیزات صنعتی و پروژه های حرفه ای مبتنی بر باتری لیتیوم یون تبدیل میکند.
