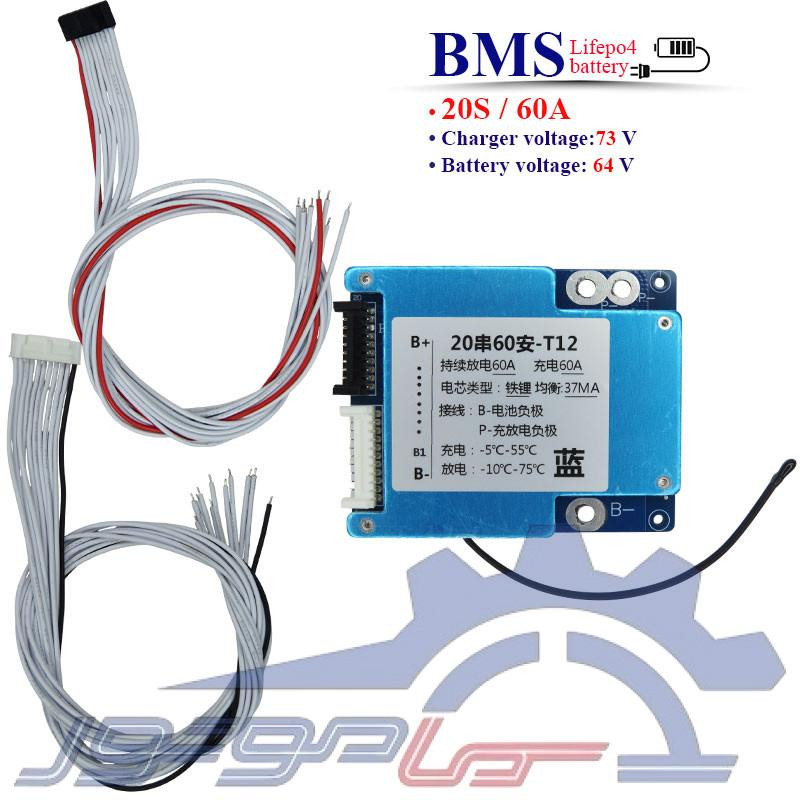

📌ماژول محافظ شارژ باتری لیتیوم آهن فسفات 20 سل 60 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم آهن فسفات 20 سل 60 آمپر (BMS) یک برد تخصصی برای حفاظت و مدیریت پک های باتری LiFePO4 است که با هدف افزایش ایمنی و پایداری عملکرد طراحی شده است. این برد با ولتاژ کاری 64 ولت و جریان کاری مداوم 60 آمپر، کنترل دقیقی بر فرآیند شارژ و دشارژ سلول های باتری اعمال میکند. حداکثر ولتاژ شارژ 73 ولت مطابق با ساختار باتری های لیتیوم آهن فسفات 20 سل بوده و شرایط مناسبی برای شارژ استاندارد پک فراهم می آورد. استفاده از 12 عدد ماسفت در مدار، موجب بهبود توزیع جریان، کاهش افت عملکرد و افزایش پایداری در زمان کارکرد میشود. همچنین وجود سیستم بالانس سلول ها، اختلاف ولتاژ بین سلول ها را کاهش داده و به عملکرد هماهنگ باتری کمک میکند. این ماژول با بهره گیری از سنسور دما (NTC) و مدارهای حفاظتی، از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و امنیت مجموعه را افزایش میدهد.
🧩ویژگی ها:
- مناسب برای پک های باتری لیتیوم آهن فسفات 20 سل
- پشتیبانی از جریان کاری مداوم تا 60 آمپر
- مجهز به 12 عدد ماسفت
- سازگار با ولتاژ کاری 64 ولت و ولتاژ شارژ 73 ولت
- دارای سیستم بالانس و تعادل بین سلول های باتری
- مجهز به سنسور دما (NTC) برای پایش حرارت مدار
- پورت مشترک شارژ و دشارژ (-P)
- محافظت در برابر شارژ، دشارژ، اتصال کوتاه و اضافه جریان
- مناسب برای سیستم های ذخیره انرژی و تجهیزات صنعتی
- افزایش پایداری و ایمنی عملکرد پک باتری در استفاده طولانی مدت
🔧 کاربردها:
- پک های باتری لیتیوم یون 15 سل
- سیستم های ذخیره انرژی
- سیستم های برق اضطراری (UPS)
- تجهیزات الکترونیکی قابل حمل
- منابع تغذیه DC
- پروژه های ساخت پک باتری سفارشی
- تجهیزات کنترلی و اتوماسیون
- دستگاه های صنعتی با تغذیه باتری
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل های 11 و 10 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B19+: نقطه اتصال بین سلول نوزدهم و بیستم به B19+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾جمع بندی:
ماژول محافظ باتری لیتیوم آهن فسفات 20 سل 60 آمپر (BMS) انتخابی مناسب برای مدیریت و حفاظت از پک های LiFePO4 با ولتاژ بالا است. این برد با ولتاژ کاری 64 ولت، حداکثر ولتاژ شارژ 73 ولت و 12 عدد ماسفت، عملکردی مطمئن در کنترل شارژ و دشارژ باتری ارائه میدهد. بهره مندی از سیستم بالانس سلول ها، سنسور دما (NTC) و مدارهای حفاظتی کامل، موجب افزایش ایمنی، حفظ تعادل سلول ها و بهبود عملکرد کلی پک باتری شده و این محصول را به گزینه ای مناسب برای سیستم های ذخیره انرژی، تجهیزات صنعتی و پروژه های حرفه ای مبتنی بر باتری لیتیوم آهن فسفات تبدیل میکند.
